Инструкция

ECL Comfort 210 / 310, приложение A214 / A314

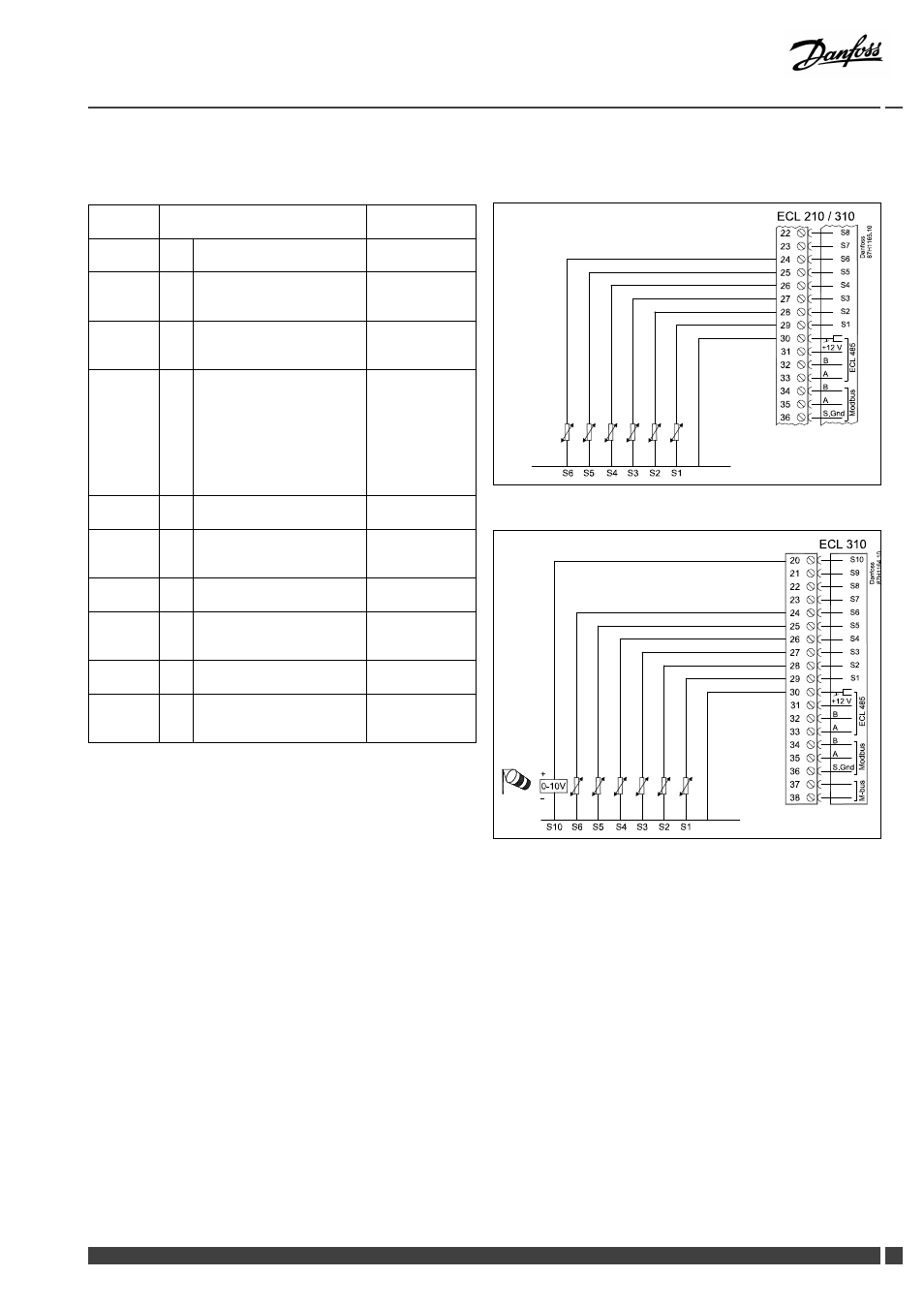

2.5.5 Электрические соединения, датчики температуры Pt 1000 и сигнализаторы

A214/ A314:

Клемма

Датчик / описание

Тип
(реком.)

29 и 30

S1

Датчик температуры
наружного воздуха*

ESMT

28 и 30

S2

Датчик компенсационной
температуры**

ESM-11 / ESMB /
ESMC / ESMU /
ESMT

27 и 30

S3

Датчик температуры
воздуховода /
теплоносителя***

ESM-11 / ESMB /
ESMC / ESMU

26 и 30

S4

Датчик температуры
воздуха в помещении
(A214.1 / A214.3 / A214.5 /
A314.2 / A314.3)

Датчик температуры
воздуховода (A214.2 /
A214.4 / A314.1)

ESM-11 / ESMB /
ESMC / ESMU

25 и 30

S5

Датчик температуры
обратки

ESM-11 / ESMB /
ESMC / ESMU

24 и 30

S6

Датчик температуры
замерзания **** (не в
A214.1)

23 и 30

S7

Термостат замерзания
*****

22 и 30

S8

Термостат замерзания
***** (сигнал тревоги о
возгорании)

21 и 30

Только ECL 310:
Не используется

20 и 30

Только ECL 310:
Датчик скорости ветра
(только в A314.3)

*

Если датчик температуры наружного воздуха не
подключен или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.

**

Например, может быть дополнительным датчиком
температуры воздуха в помещении.

***

Если датчик не подключен или в кабеле произошло
короткое замыкание, регулирующий клапан с
электроприводом закрывается (функция безопасности).

**** Могут использоваться оба метода защиты от замерзания.

***** Может быть настроен для реагирования на замыкание

или размыкание контакта.

Установленная на заводе перемычка:
30 с общей клеммой.
