2.2 Определение типа системы
Определение типа системы
Регуляторы ECL Comfort предназначены для использования
в самых разнообразных системах теплоснабжения, горячего
водоснабжения (ГВС) и кондиционирования, различных
конструкций и мощностей. Если ваша система отличается
от тех, что представлены на рисунках, то вы можете
предварительно составить план вашей системы. С его
помощью вам будет проще пользоваться руководством по
установке, которое проведет вас через весь процесс установки
и настройки регулятора.
ECL Comfort – универсальный регулятор, который может
применяться в самых различных системах. Исходя
из стандартных схем, представленных ниже, можно
сконструировать любую систему. В этом разделе вы найдете
примеры наиболее часто используемых систем. Если ваша
система не совпадает в точности ни с одной из них, подберите
схему, имеющую наибольшее сходство и внесите в нее
собственные изменения.
Циркуляционный насос(-ы) в контуре(-ах) отопления можно
установить как на подачу, так и на обратку. Установите насос в
соответствии с рекомендациями производителя.

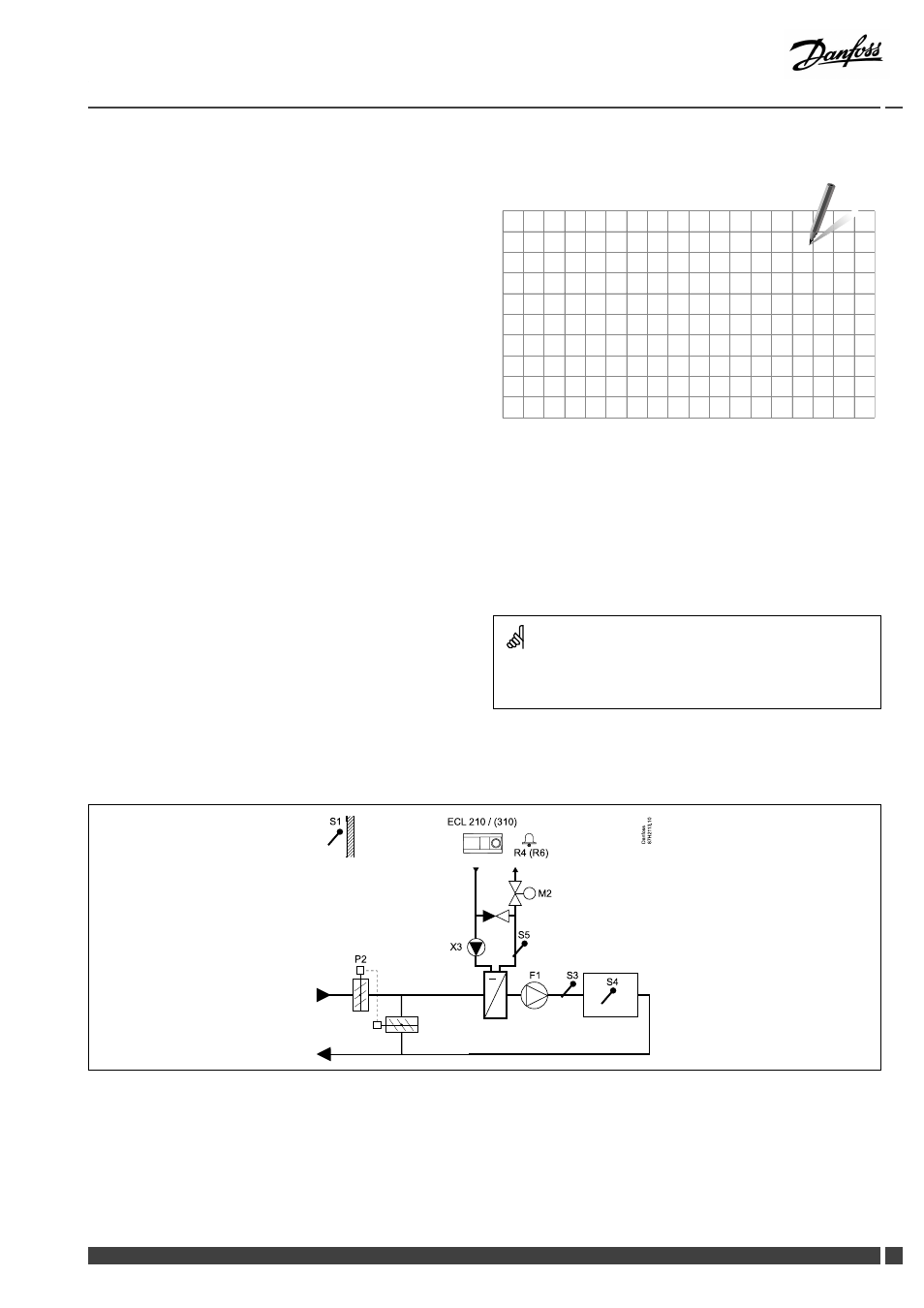

A214.1 пример а
Система вентиляции с охлаждением и постоянным контролем температуры воздуха в помещении
S 3
S 4
P 2
F1
S 5
M2
X3
S 1
D
a
n
fo
s
s
8
7
H
2
1
1
3
.1
0
ECL 210 / (310)
R4 (R6)
Рекомендация по настройке:
Установите заданную температуру воздуха в помещении, например, на 20 °C.
Установите заданную балансовую температуру, например, на 12 °C.
Если датчик температуры воздуха в помещении не подключен, заданная температура воздуховода S3 будет соответствовать
заданной температуре воздуха в помещении.
