ECL Comfort 210 / 310, приложение A214 / A314
Применение A314.3 весьма разнообразно. Основные
принципы работы:
Теплоснабжение с регулированием температуры воздуха в
помещении:
Температура воздуховода задается в соответствии с вашими
требованиями. Датчик температуры воздуховода S3 является
наиболее важным датчиком. Заданная температура для S3
устанавливается в регуляторе ECL Comfort, параметр "Заданная
балансовая температура".
Клапан с электроприводом M1 (регулирующий подачу
теплоносителя) постепенно открывается, если температура
воздуховода оказывается ниже заданной температуры
воздуховода и наоборот.
Температура воздуха в помещении:
Если измеряемая температура воздуха в помещении (S4 или
ECA 30) не равна заданной комнатной температуре, задание
температуры для S3 также может быть изменено.
В соответствии с недельным графиком (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен на
режим комфорта или экономии (два разных температурных
значения для требуемой комнатной температуры).
Заданная комнатная температура определяет коррекцию
заданной температуры для S3.
Вентилятор (F1) находится в положении ВКЛ/ВЫКЛ в
зависимости от программы и уровня теплоснабжения.
Заслонка (P2) находится в положении ВКЛ/ВЫКЛ в
зависимости от программы. Циркуляционный насос (X3)
находится в положении ВКЛ/ВЫКЛ в зависимости от уровня
теплоснабжения.
Регулируемая скорость вентилятора (дополнительно):
Скорость вращения вентилятора (V1) можно регулировать
в зависимости от скорости ветра (S10). Сигнал управления
скоростью вентилятора представляет собой 0-10 В,
сформированный внутренним модулем ввода/вывода ECA 32. В
меню ECL Comfort 310 можно настроить связь между текущей
скоростью ветра и заданной скоростью вращения вентилятора.
Описание аварийных сигналов, компенсационной
температуры, ограничение температуры возвращаемого
теплоносителя (S5) и защиты от замерзания (S6 и S7) дано в
разделе "A214 и A314, общая информация".

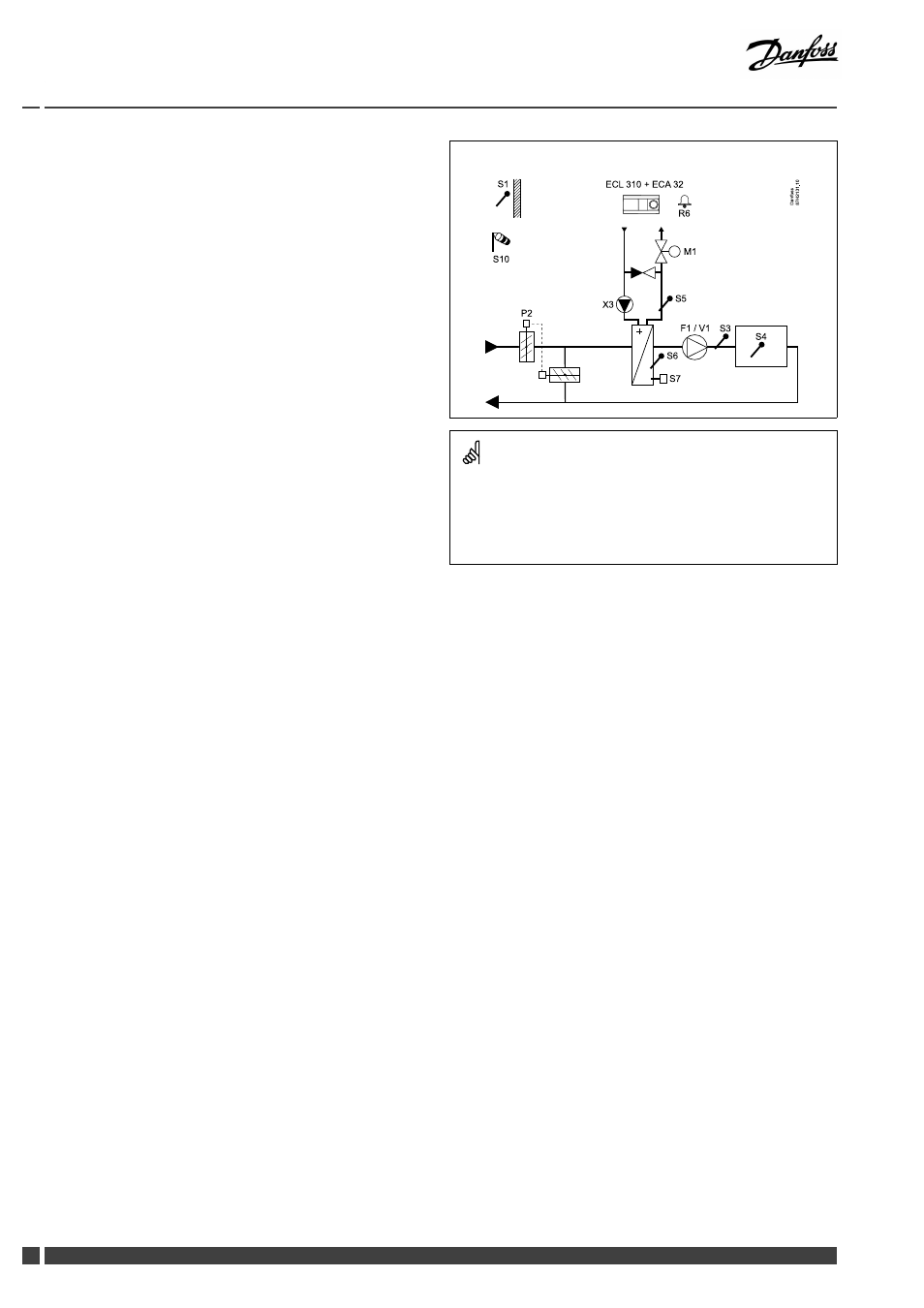

Стандартная схема A314.3:
S 3
P 2
F1 / V1
S 5
M1
S 6
X3
S 7
S 4
S10
S 1
D
a
n
fo
s
s
8
7
H
2
1
3
1
.1
0
ECL 310 + ECA 32
R6
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик компенсационной температуры (не показан)
S3 Датчик температуры воздуховода
S4 Датчик температуры воздуха в помещении/ECA 30
S5 Датчик температуры обратки
S6 Датчик температуры замерзания
S7 Термостат замерзания
S8 Вход сигнала пожарной тревоги (не показан)
S10 Сигнал скорости ветра
M1 Регулирующий клапан с электроприводом,
теплоснабжение, 3-позиционная регуляция
V1 Скорость вращения вентилятора, регуляция 0-10 В
F1 Вентилятор, регуляция ВКЛ/ВЫКЛ
P2 Заслонка
X3 Циркуляционный насос
R6 Выход реле, сигнализация
