Инструкция ECL Comfort 210 / 310, приложение A214 / A314
Применение A314.2 весьма разнообразно. Основные
принципы работы:
Теплоснабжение и охлаждение с регулированием
комнатной температуры:
Температура отопления и охлаждения воздуховода задается
в соответствии с вашими требованиями. Датчик температуры
воздуховода S3 является наиболее важным датчиком. Заданная
температура для S3 устанавливается в регуляторе ECL Comfort,
параметр "Заданная балансовая температура".
Если температура в подающем трубопроводе оказывается
ниже требуемого значения, постепенно открывается клапан с
электроприводом M1 (регулирующий температуру отопления)
и наоборот. При охлаждении клапан с электроприводом M2
регулирует температуру охлаждения.
Секция охлаждения может быть пассивной (рециркуляционной)
или активной.
Температура воздуха в помещении:
Если измеряемая температура воздуха в помещении (S4) не
равна заданной температуре воздуха в помещении, задание
температуры для S3 также может быть изменено. При слишком
низкой температуре воздуха в помещении активируется контур
теплоснабжения (M1), а при слишком высокой температуре
воздуха в помещении активируется контур охлаждения (M2).
В соответствии с недельным графиком (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен на
режим комфорта или экономии (два разных температурных
значения для требуемой температуры воздуховода).
Заданная температура воздуховода определяет коррекцию
заданной температуры для S3 в режиме теплоснабжения. В
режиме экономии контур охлаждения выключен.
Вентилятор (F1) находится в положении
ВКЛ/ВЫКЛ в зависимости от программы и уровня
теплоснабжения/охлаждения. Заслонка (P2) находится
в положении ВКЛ/ВЫКЛ в зависимости от программы.
Циркуляционный насос (X3) находится в положении ВКЛ/ВЫКЛ
в зависимости от уровня теплоснабжения.
Описание аварийных сигналов, компенсационной
температуры, ограничение температуры возвращаемого
теплоносителя (S5) и защиты от замерзания (S6 и S7) дано в
разделе "A214 и A314, общая информация".

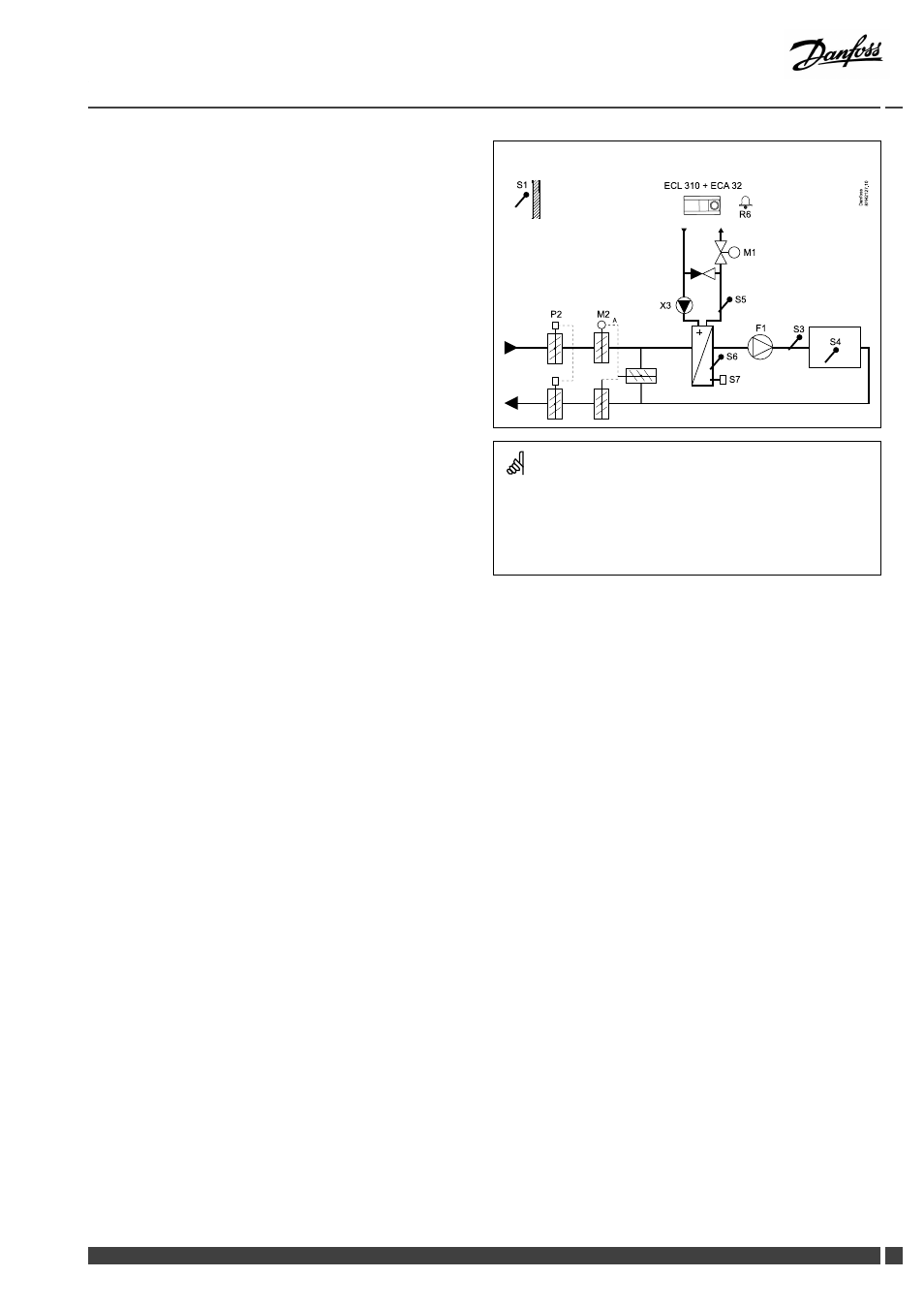

Стандартная схема A314.2:
S 3
M2
S 5
M1
S 6
X3
S 7
S 4
A
F1
S 1
D a n fo
s s
8 7 H
2 1 2 7 .1
0 ECL 310 + ECA 32
R6
P 2
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик компенсационной температуры (не показан)
S3 Датчик температуры воздуховода
S4 Датчик температуры воздуха в помещении/ECA 30
S5 Датчик температуры обратки
S6 Датчик температуры замерзания
S7 Термостат замерзания
S8 Вход сигнала пожарной тревоги (не показан)
M1 Регулирующий клапан с электроприводом,
теплоснабжение, 3-позиционная регуляция
M2 Регулирующий клапан с электроприводом,
рециркуляция/пассивное охлаждение, регуляция 0-10 В
F1 Вентилятор
P2 Заслонка
X3 Циркуляционный насос
R6 Выход реле, сигнализация
Danfoss District Energy VI.GU.A1.50 DEN-SMT/DK 11
