ECL Comfort 210 / 310, приложение A214 / A314
Напряжение управления
Контур
Диапазон установки
Заводская
1
0.0 ... 10.0 В
Выходное напряжение по отношению к измеряемой скорости ветра.
Измеренный и преобразованный сигнал скорости ветра
регулирует выходной сигнал "Напряжение управления". Как
правило, чем больше скорость ветра, тем выше "напряжение
управления" скоростью вращения вентилятора.
Нажмите диск для отображения графика и введите значения,
установленные для значений скорости ветра (0 и 10 м/с) и
напряжение управления.
Напряжение управления: 0.0 ... 10.0 В
Фиксированные настройки скорости ветра: 0 (ноль) м/с и 10
м/с.
Заводские установки: (0 , 2.0) и (10 , 10.0).
Это означает, что "Напряжение управления" составляет 2.0
вольта при 0 м/с и 10.0 вольт при 10 м/с.
Как правило, чем больше скорость ветра, тем выше
"Напряжение управления".

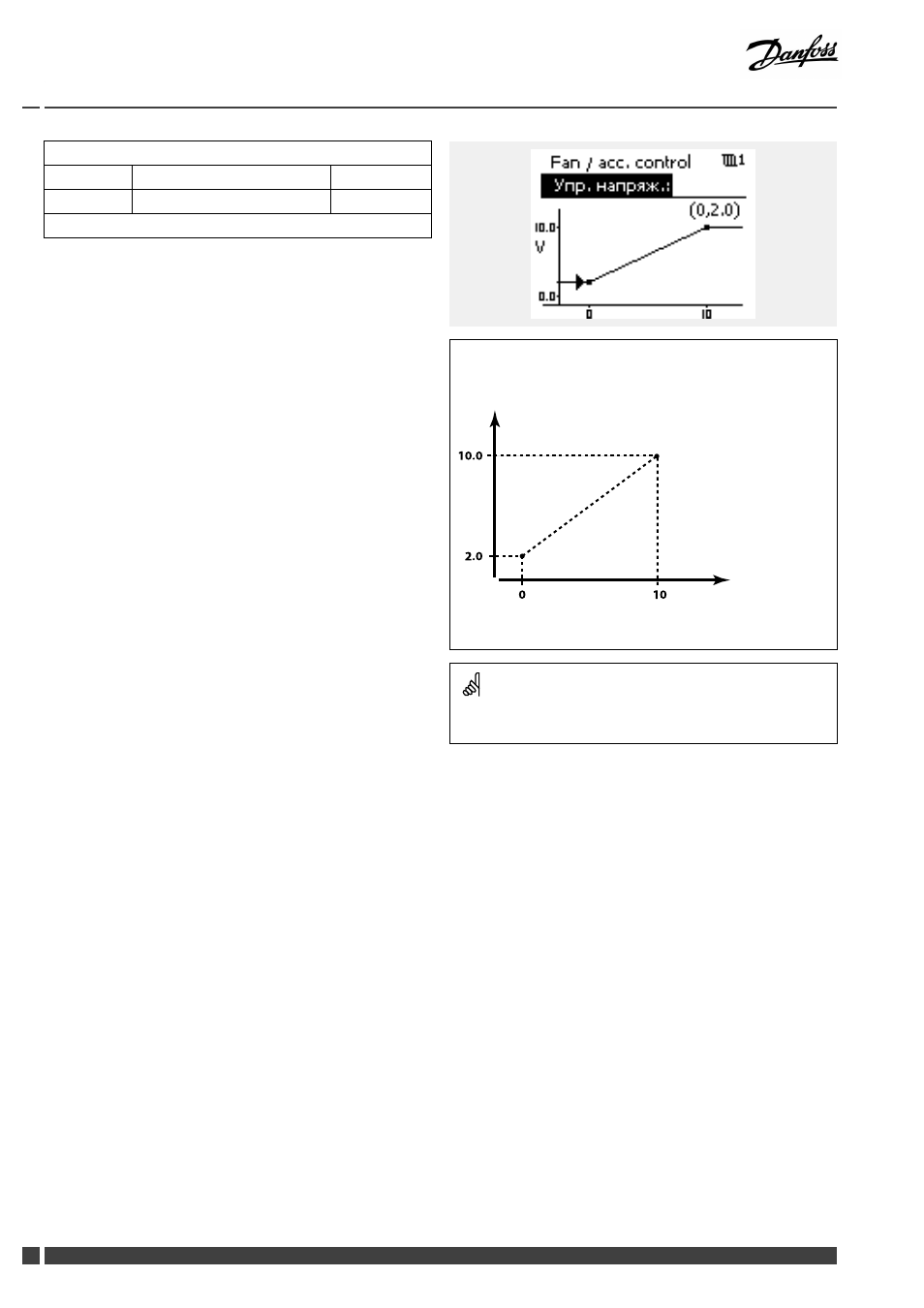

Пример: Связь между отображаемой скоростью ветра и
напряжением управления
Напряжение управления
10. 0
2.0
0
10
Скорость ветра
(м/с)
В этом примере видно, что 0 (ноль) м/с соответствует 2.0
вольтам, а 10 м/с соответствует 10.0 вольтам.
"Напряжение управления" доступно только из внутреннего
модуля ECA 32.
