Инструкция ECL Comfort 210 / 310, приложение A214 / A314
3.2 Чтение дисплея регулятора
В данном разделе дано общее описание функции для ECL
Comfort серии 210 / 310. Представленные данные являются
типичными и не зависят от варианта применения. Они могут
отличаться от данных в вашем случае.
Выбор избранного вида
Избранным видом является тот, который пользователь
выбрал как вид по умолчанию. Избранный вид отображает
информацию по температурам или агрегатам, за которыми
пользователь желает вести наблюдение.
Если диск не вращался в течение 20 минут, регулятор
автоматически переходит на вид, выбранный по умолчанию.
Для смены видов: Поворачивайте диск пока не дойдете до выбора
вида (
) в нижней правой части экрана. Нажмите на диск и
поверните для выбора избранного вида. Еще раз нажмите на диск.
Контур отопления
На дисплее обзора 1 отображаются следующие сведения:
текущая температура наружного воздуха, режим работы
регулятора,
текущая комнатная температура, требуемая комнатная
температура.
На дисплее обзора 2 отображаются следующие сведения:
текущая температура наружного воздуха, направление
изменения температуры наружного воздуха, режим работы
регулятора, макс. и мин. значения температуры наружного
воздуха, начиная с полночи, а также требуемая комнатная
температура.
На дисплее обзора 3 отображаются следующие сведения:
дата, текущая температура наружного воздуха, режим работы
регулятора, требуемая комнатная температура, а также
комфортный график на текущий день.
На дисплее обзора 4 отображаются следующие сведения:
состояние управляемых компонентов, текущая температура
теплоносителя, (требуемая температура теплоносителя), режим
регулятора, температура обратки (ограничение температуры).
В зависимости от выбранного дисплея, на обзоре контура
отопления может отображаться следующая информация:
• текущая температура наружного воздуха (-0,5)
• режим работы регулятора ( )
• текущая комнатная температура (24,5)
• требуемая комнатная температура (20,7 °C)
• изменение температуры наружного воздуха ( )
• мин. и макс. значения температуры наружного воздуха за
время после полуночи ( )
• дата (23.02.2010)
• время (7:43)
• графики комфортной температуры для текущего дня (0 - 12 -
24)
• состояние управляемых компонентов (M2, P2)
• текущая температура теплоносителя (49 °C), (требуемая
температура теплоносителя (50 °C)
• температура обратки (24 °C) (предельная температура (50))

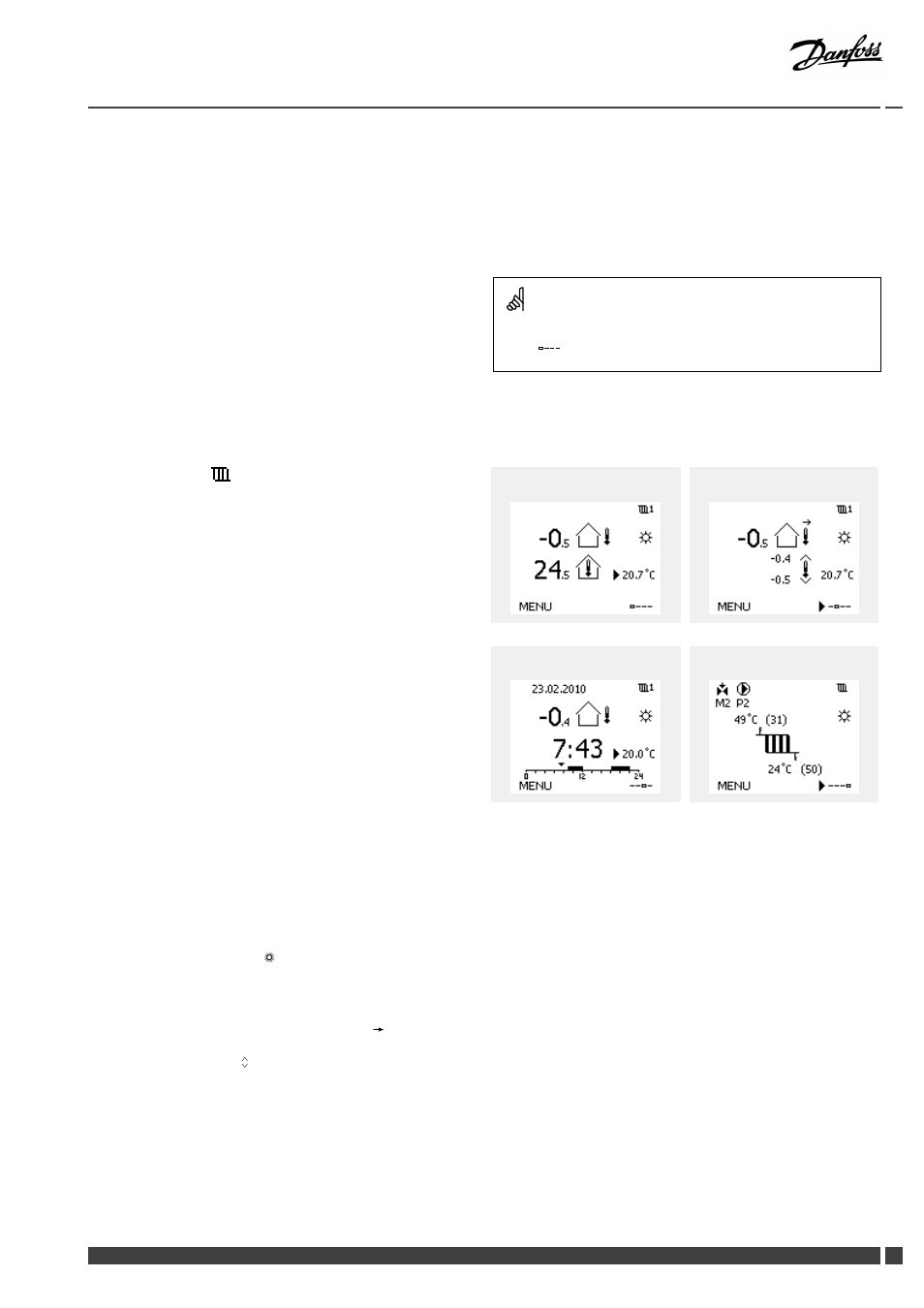

Дисплей обзора 1: Дисплей обзора 2:
Дисплей обзора 3: Дисплей обзора 4:
