Инструкция
ECL Comfort 210 / 310, приложение A214 / A314

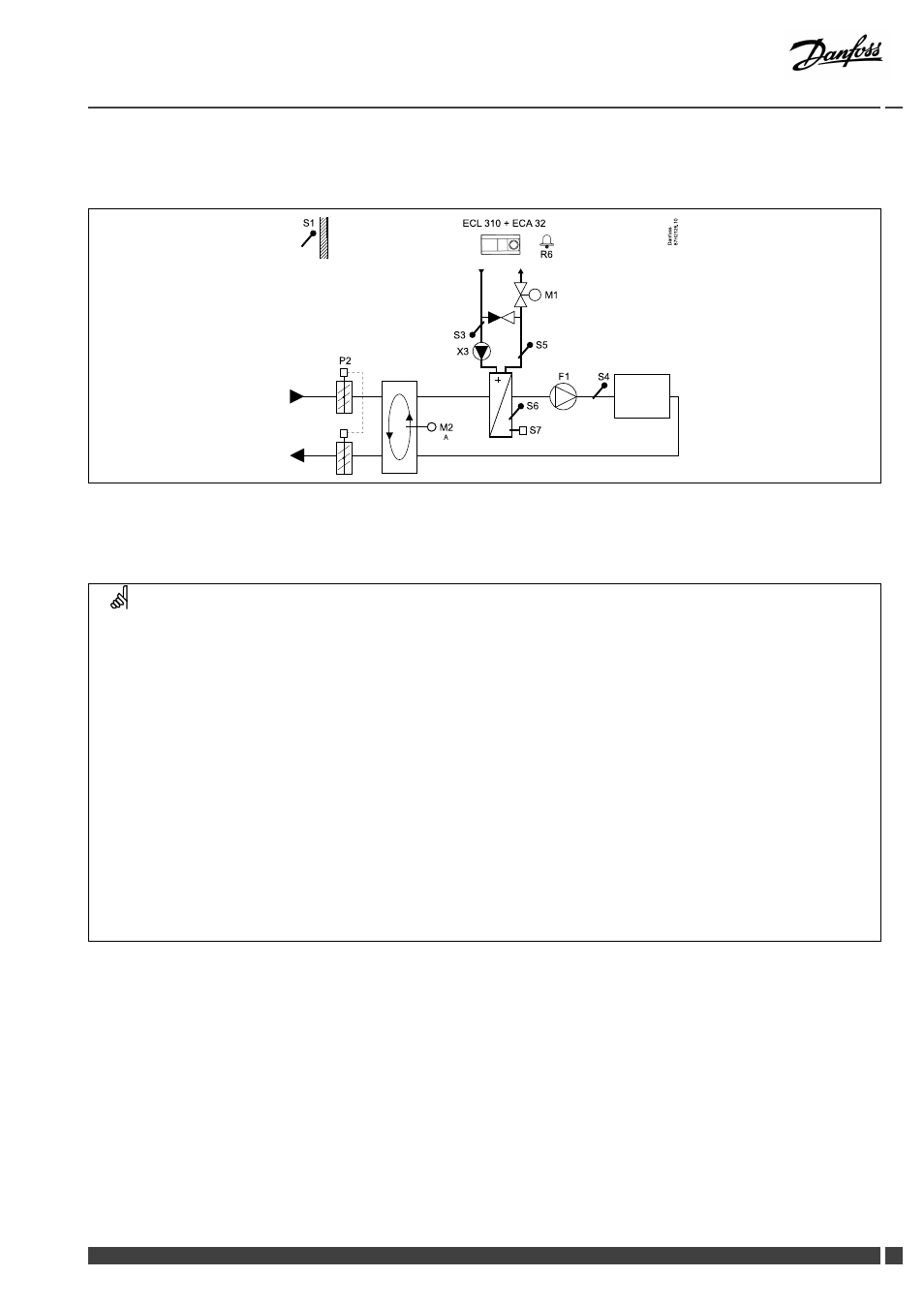

A314.1 пример в
Система вентиляции с теплоснабжением, пассивным охлаждением (наружный воздух) и постоянным контролем температуры
воздуховода. Аналоговое управление скоростью вращающегося теплообменника (M2) для вторичного использования теплоты.
S 4
M2
S 5
M1
S 6
X3
S 7
S 3
A
F1
S 1
D
a
n
fo
s
s
8
7
H
2
1
2
6
.1
0
ECL 310 + ECA 32
R6
P 2
Рекомендация по датчикам:
Датчики S3 и S4 должны быть подключены. В противном случае вентилятор (F1) остановится, заслонка (P2) и регулировочный
клапан с электроприводом (M1) закроются. Вращающийся теплообменник (M2) остановится.
Навигация:
Номер ID:
Рекомендуемая
настройка:
Специальные настройки для датчиков/термостатов, используемых для
защиты от замерзания:
S6* датчик температуры замерзания - МЕНЮ \ Авария \ Т замерзания \ Аварийное
значение
11676
5 °C
S5 датчик температуры возвращаемого теплоносителя - МЕНЮ \ Авария \ Огр. Т
замерз. \ Аварийное значение
11656
5 °C
Замыкающий контакт термостата замерзания S7* - МЕНЮ \ Авария \ Термостат
замерзания \ Аварийное значение
11616
0
Размыкающий контакт термостата замерзания S7* - МЕНЮ \ Авария \ Термостат
замерзания \ Аварийное значение
11616
1
* могут использоваться оба метода защиты от замерзания, с помощью S6 и/или S7
Специальные настройки для термостатов, используемых для подачи сигнала
тревоги о возгорании:
Замыкающий контакт пожарного термостата S8 - МЕНЮ \ Авария \
Пожаробезопасность \ Аварийное значение
11636
0
Размыкающий контакт пожарного термостата S8 - МЕНЮ \ Авария \
Пожаробезопасность \ Аварийное значение
11636
1
