Регулировка боковых копирующих колес

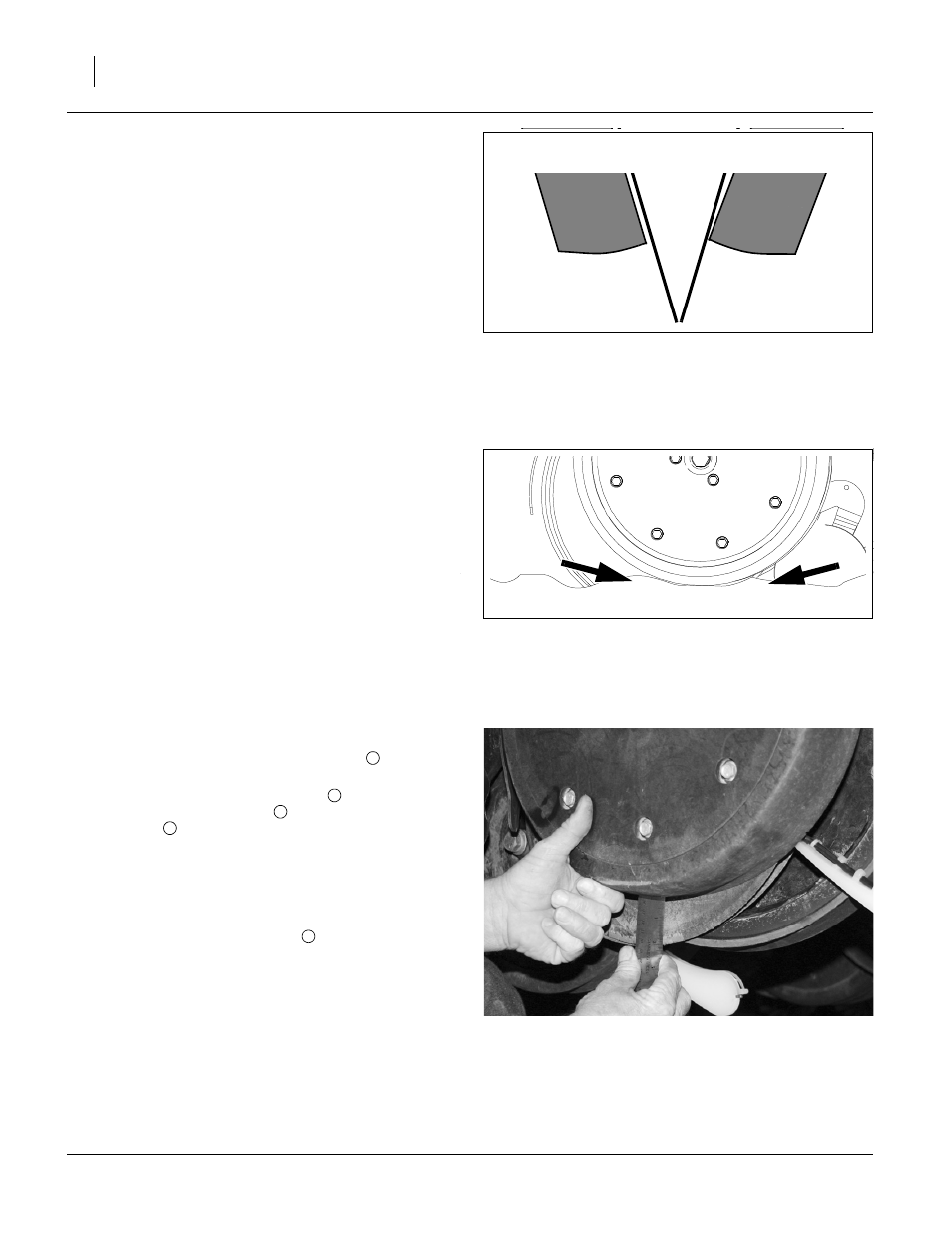

См. рисунок 93 и рисунок 95
При
оптимальном
расстоянии
между
диском
и
копирующим колесом, а также при их оптимальном
расположении относительно друг друга, колесо едва
касается диска при подъеме до глубины высева (при
подъеме до уровня ограничителя, настраиваемого при
помощи Т-образной рукоятки). Цель регулировки -
добиться свободного вращения дисков и колес без
забивания почвой и пожнивными остатками.
Угол и расстояние между диском и колесом взаимосвязаны
Изменение одного параметра требует проверки другого.
Помимо регулировки угла диска в связи с изменением
глубины работы или условий эксплуатации, эти два
параметра
требуют
регулярной
проверки
ввиду
естественного износа. Угол и расстояние между диском и
колесом требуется также настраивать в случае замены
любого элемента сошника.
См. рисунок 94
При глубине высева в 5,1 см угол бокового колеса сошника
должен быть отрегулирован таким образом, чтобы колесо
касалось диска сошника в области нижнего края колеса.
Проверьте сопротивление колес при заглубленных
сошниках.
В тоже время, следите за тем, чтобы боковые колеса
располагались достаточно близко к дискам сошников,
защищая их от забивания землей или пожнивными
остатками.
Примечание: Расстояние между дисками и колесами
должно
быть
достаточным
для
их
свободного вращения.
См. рисунок 96 на стр. 71
Для регулировки боковых копирующих колес:
1. Поднимите сеялку и установите замки цилиндров
подъема.
2. Ослабьте болт с шестигранной головкой
. Выдвиньте
колесо и рычаг на втулку уплотнительного кольца.
3. Ослабьте
шарнирный
болт
и поверните
шестигранный регулятор
таким образом, чтобы
указатель
оказался в положении между 5-ю и 7-ю
часами.
Примечание: Используйте это положение в качестве
отправной точки регулировки.
4. Задвиньте рычаг колеса таким образом, чтобы боковое
колесо соприкоснулось с диском сошника. Затяните
болт с шестигранной головкой
для фиксации рычага
вокруг втулки и стойки.
5. Проверьте контакт колеса с диском для глубины
высева в 5,2 см в соответствии с рисунком 95.
Поднимите колесо на 5 см, проверьте контакт и
отпустите колесо, при этом, оно должно легко
опуститься вниз.
• Если нижний край колеса не касается диска в области
контакта диска с почвой, следует настроить нужный
угол колеса для контакта с диском, поворачивая
шестигранный регулятор.
Не правильно
Правильно
Null4:
Figure 61
Выравнивание диска/копирующего
колеса
Боковое копирующее
колесо
Диски
сошника
Боковое копирующее
колесо
Рисунок 93
Контакт в пределах данной области
Null4:
Figure 62
Область контакта сошника/
копирующего колеса
22531
Рисунок 94
Null4:
Figure 63
Проверка контакта колеса с диском
26129
Рисунок 95
1
2
2
4
1
