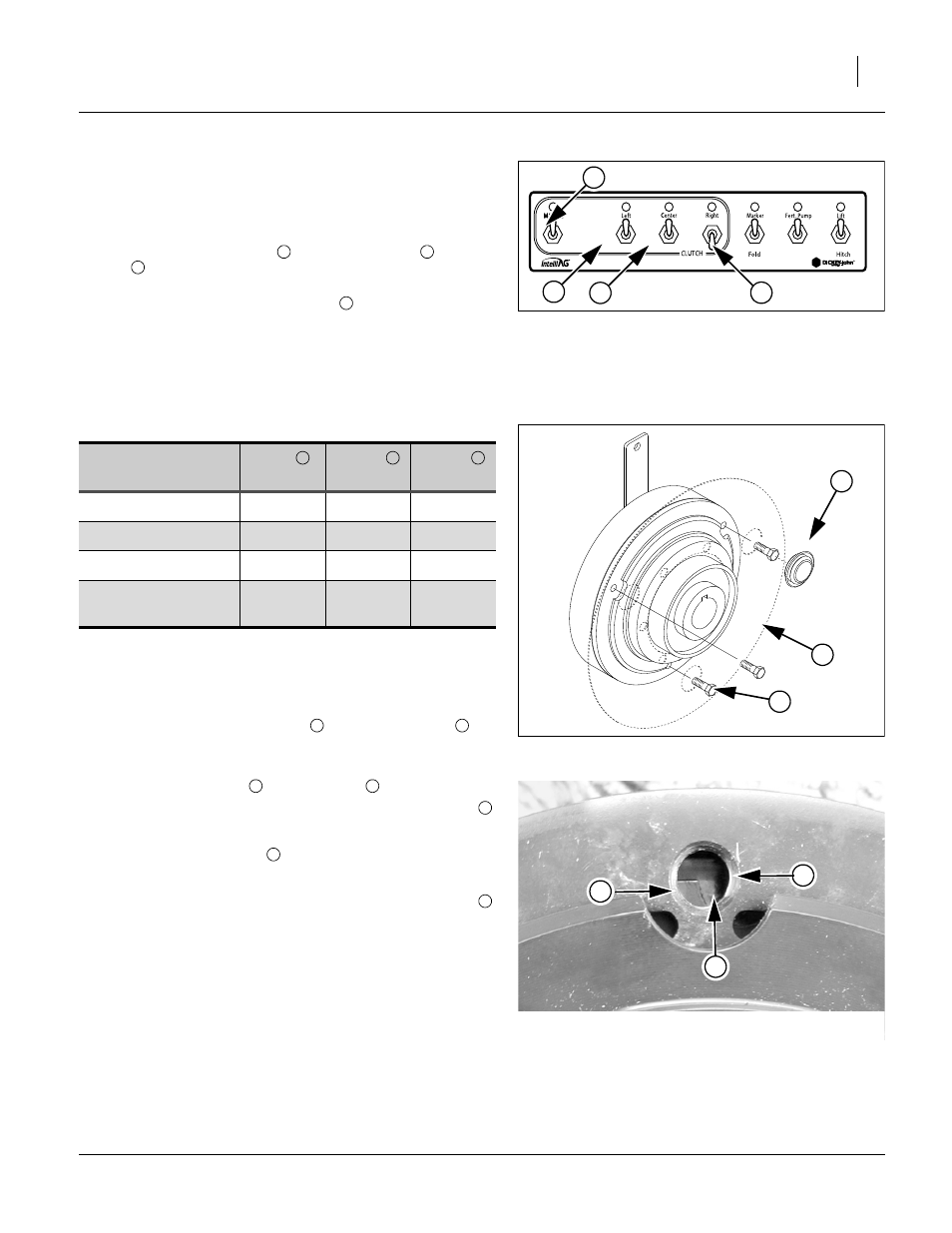

Электрическое сцепление
Пропашная сеялка YP2425A имеет три сцепные муфты в
системе привода дозаторов семян. Сцепная муфта включает
или выключает группы сошников. Информация, содержащаяся
в приведенной ниже таблице, должна быть использована при
настройке монитора работы высевающих аппаратов.
Переключатели “Left” (лево) / “Center” (центр) / “Right”
(право)
регулируют сошники левой, центральной и правой
секции соответственно.
Общий переключатель “Master” управляет всеми
сошниками, независимо от типа сцепления. Для всех
переключателей, положение “OFF” (переключатель вниз)
отключает муфту, останавливая работу соответствующих ей
сошников. Когда любой из переключателей (в том числе и
общий переключатель “Master”) влючены (“ON”), сверху
должен гореть светодиодный индикатор.
Охват переключателя муфты
Блокировка электрической муфты
В том случае, если не срабатывает электрическая муфта, ее
можно привести в действие механическим путем.
См. рисунок 44 и рисунок 45
1. Снимите резиновые заглушки с защитного диска
для
получения доступа к блокировочным отверстиям.
Заглушки просто выдавливаются со стороны муфты.
2. Выровняйте прорези
с отверстиями
.
3. Вставьте длинные метрические болты (M8-1,25x14 мм) .
Если вы видите, что половина отверстия закрыта
металлическим диском ,
значит отверстие находится не
рядом с прорезью.
Если все отверстие закрыто металлическим диском
,
значит отверстие находится не рядом с прорезью.
Когда отверстие выровнено с прорезью, болт входит в
отверстие с минимальным сопротивлением до того
момента, пока его головка ни достигнет поверхности
муфты.
4. Установите резиновые заглушки на место таким образом,
чтобы они не слетели.
Примечание: Используйте только предусмотренные длинные
болты (14 мм). Более длинные болты приведут к
повреждению муфты, а более короткие болты не
смогут заблокировать ее.
Лево
(сошники)
Центр
(сошники)
Право
(сошники)
24 сошника (70 см)
1-9
10-15
16-24
36 сошников (50 см)
1-14
15-22
23-36
47 сошников (38 см)
1-18
19-29
30-47
48 сдвоенных
сошников (70 см)
1-18
19-30
31-48
ull4:
Figure 11
Модуль управления: переключатели
сцепных муфт
26120
1
2
3
4
Рисунок 43
2
3
4
1
Null4:
Figure 12
Блокировка электрической муфты
29329
5
1
2
Рисунок 44
2
3
4
1
2
Null4:
Figure 13
Пластина муфты находится рядом с
прорезью
26168
6
4
3
Рисунок 45
3
4
5
6
6
