Гидравлический контур вентилятора

См. также “Регулировка гидровентилятора и давления

воздуха” на стр. 55.
См. рисунок 47

Гидровентилятор имеет три гидравлических шланга,

которые необходимо правильно подсоединить для того,

чтобы он вращался в нужном направлении ,

его скорость

соответствовала норме, и не было повреждений. См.

Подсоединение гидравлических шлангов” на стр. 14.
1. В первую очередь, следует подсоединить сливной

шланг картера .

Слив картера защищает сальник наружного вала

гидравлического мотора. Он представляет собой

небольшой шланг, который оснащен специальным

герметичным

и

плоским

быстроразъемным

соединителем. Во время работы мотора давление

увеличивается, и слив картера снижает циклы

изменения давления из-за разницы температур.

ПРИМЕЧАНИЕ!

Можно повредить сальник мотора:

Не оказывайте давления на сливной шланг картера. Не

меняйте специальный быстроразъемный соединитель.

Сдавливание или закупорка слива картера мгновенно

приведет к повреждению сальника мотора.
2. Во вторую очередь, следует прикрепить к поддону

картера обратную линию мотора .

Сеялка оснащена несколькими быстроразъемными

соединителями (2,7 см) с низким давлением

всасывания. Установите приемник на выход поддона

картера трактора (не на стандартный удаленный

возвратный

канал).

Особый

размер

позволит

обеспечить правильное соединение, в результате чего

обратная линия мотора будет принимать большие

объемы при низком давлении всасывания, позволяя

мотору работать на полную мощность.

3. Прикрепите всасывающую гидролинию мотора

к

удаленному выходу трактора, рассчитанному на те

скорости тока жидкости, которые приведены в таблице

Рекомендуемые скорости гидровентилятора” на

стр. 41.

4. Гидравлический контур вентилятора имеет стопорный

клапан , который осуществляет сброс масла при

выключении мотора, в результате чего отмечается

низкая скорость вращения вентилятора, а это гворит о

неправильном (обратном) соединении с гидравликой.

Правильное направление вращения вентилятора

показано на рисунке под номером .

Если вы

подозреваете, что вентилятор вращается в обратном

направлении, осмотрите его во время отключения

мотора. Направление вращения легче определить при

снижении оборотов во время замедления мотора (при

запуске мотор мгновенно набирает обороты, что

затрудняет обзор).

Скорость

гидровентилятора

регулируется

контуром

трактора (а не через монитор работы высевающих

аппаратов). На экране монитора отображается количество

оборотов вентилятора в минуту.

Null4:

Figure 15

Гидравлика вентилятора

29764

1

2

3

4

5

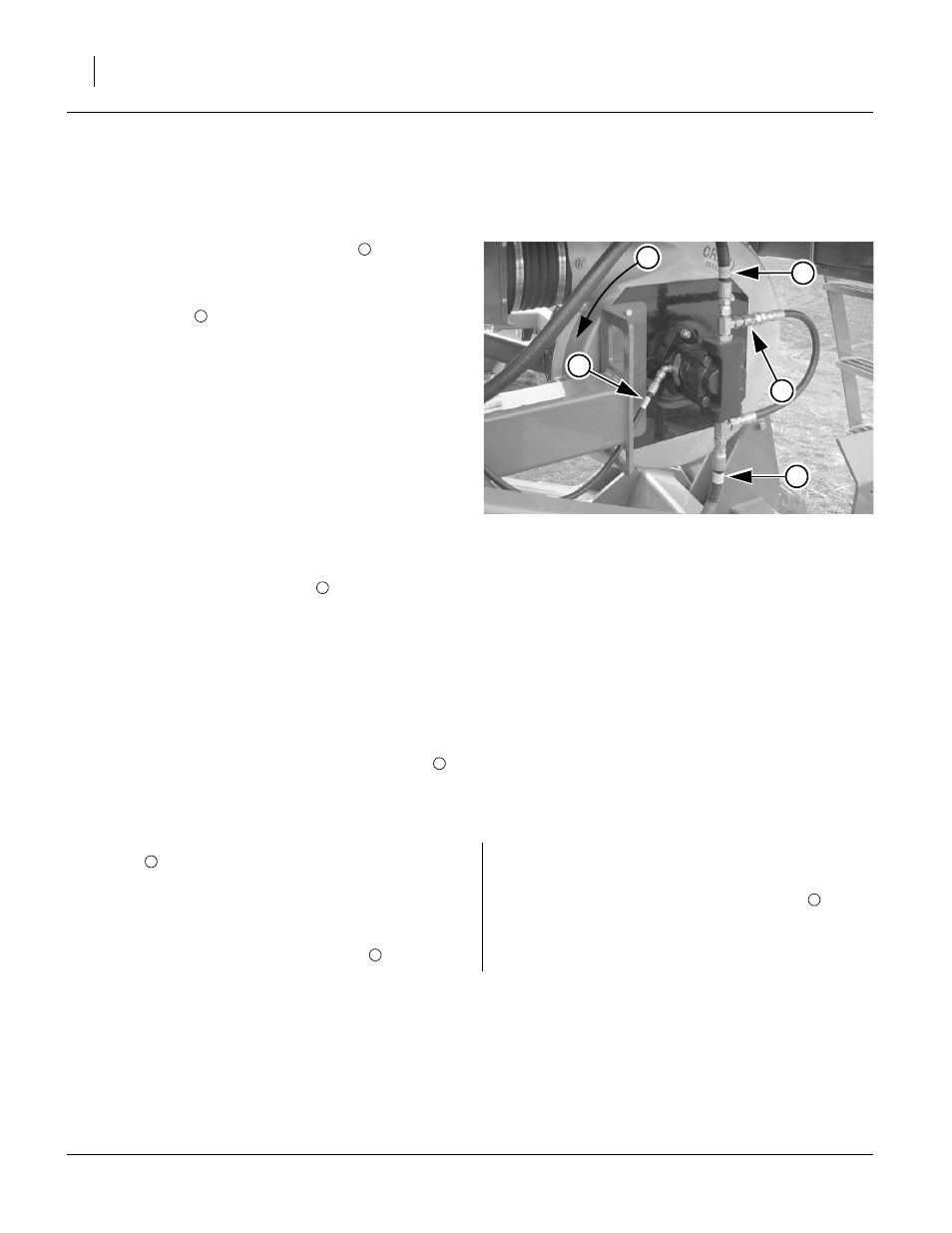

Рисунок 47

1

2

3

Если вентилятор подключен в обратном направлении, он

может не работать (так как масло не будет поступать при

обратном соединении). Если же масло начнет поступать,

то при прохождении стопорного клапана

будет

происходить перепуск, что не позволит вентилятору

набрать необходимую рабочую скорость. Вентилятор,

вращающийся в обратном направлении, не сможет

обеспечить систему высева достаточным током воздуха.

5

4

5

1
