Складывание сеялки (продолж.)

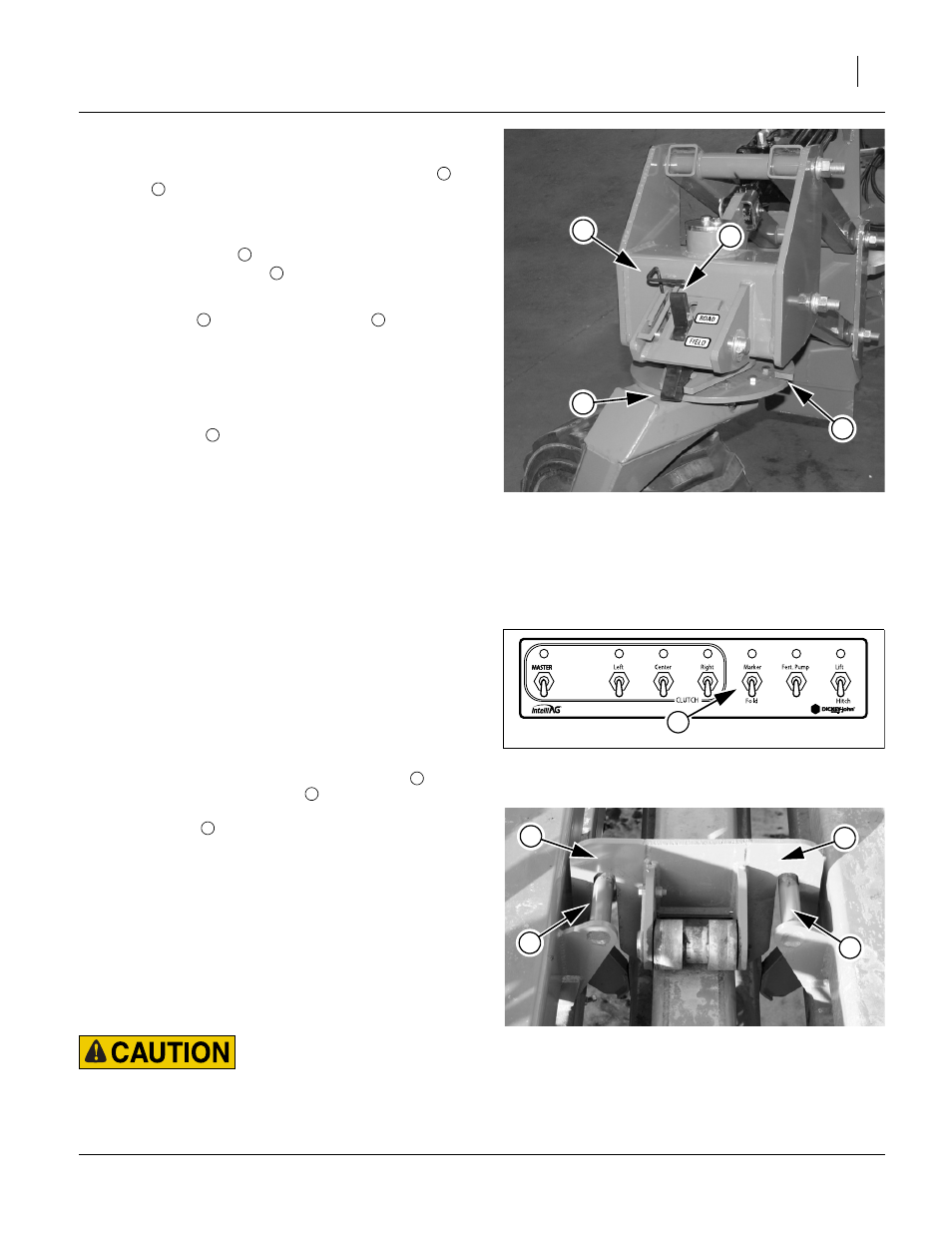

См. рисунок 29
Если замки роликов колес активны: рычаг
и
индикатор находятся в позиции “FIELD” (поле),
необходимо разблокировать ролики перед началом
складывания.
5. На ролике каждой боковой секции переместите рычаг
управления замком в позицию “ROAD” (дорога).
6. Если индикатор замка сразу не передвигается из
позиции “FIELD” в позицию “ROAD”, значит
существует некоторое давление шарнира на нижний
конец замка в стопоре пластины . Полностью
поднимите и опустите сеялку для того, чтобы снять
нагрузку со стопорных пластин, тогда они смогут
разомкнуться. Протяните сеялку вперед или назад так,
чтобы оба замка разблокировались.
См. рисунок 30
7. Поместите переключатель “Marker/Fold” (маркер/
складывание) в положение “Fold” (складывание).
Светодиод над переключателем должен непрерывно
мигать.
8. Настройте гидравлический контур трактора “Marker/
Fold” (маркер/складывание) на складывание боковых
секций (обычно режим “Extend” (вытягивание)).
Начинать процедуру следует с отключения блокировки
дышла (См. рисунок 20 на стр. 23). До полного
складывания орудия ...
9. Поднимите дышло сеялки (“Подъем/опускание
дышла” на стр. 17). Дышло должно находиться в
поднятом состоянии до полного складывания орудия.
См. рисунок 31
Примечание: Если не поднять дышло до момента полного
складывания сеялки, замки боковых секций
окажутся над транспортировочными скобами,
что не позволит прикрепить секции к дышлу.
В этом случае следует частично разложить
сеялку, поднять дышло и вновь сложить
орудие.
10. Когда сеялка полностью сложена, опустите дышло
таким образом, чтобы замки боковых секций попали
в транспортировочные скобы .
11. Поместите переключатель “Marker/Fold” (маркер/
складывание) в положение “Marker” (маркер).
Примечание: Выполняйте данное переключение, даже если
маркеры не установлены. Таким образом, вы
отключаете электромагнитный клапан
цилиндра складывания и поворотного рычага
ролика, что дает дополнительную защиту от
внезапного раскладывания орудия.
12. Переместите рычаг контура “Marker/Fold” (маркер/
складывание) в нейтральное положение (Neutral).
13. Трехточечная навеска: полностью опустите навеску
Гидравлическое дышло: настройте контур на режим
“Float” (свободное колебание), не “Neutral”
(нейтральный).
ОСТОРОЖНО! ТБ при транспортировке:
Для безопасной транспортировки орудия необходимо активировать замки боковых секций. Не поднимайте дышло
сеялки, чтобы не разблокировать замки. При работе с гидравлическим дышлом необходимо переводить его в
“плавающий” режим во время транспортировки сеялки.
Null4:
Null4:
Null4:
ПРИМЕЧАНИЕ!
При транспортировке замки роликов колес должны
быть разблокированы.
Figure 9
Ролик колеса в разблокированном
состоянии
29306
4
5
7
6
Рисунок 29
4
5
4
5
6 7
3
Null4:
Figure 10
Модуль управления: складывание
боковых секций
26033
3
Рисунок 30
8
9
Null4:
Figure 11
Блокировка боковых секций
26037
8
9 9
8
Рисунок 31
