Обслуживание цепи
Регулярно осматривайте и смазывайте цепи. Провисание
новых цепей может увеличиваться во время первых часов
эксплуатации машины в результате усадки.
См. также “Размещение цепей” на стр. 137.
Провисание цепи
Проверяйте провисание на фиксированных натяжных
роликах на протяжении первых 8 часов работы и
подтягивайте цепь при необходимости, кроме того, раз в
сезон, следует проверять провисание на пружинных
натяжных роликах.

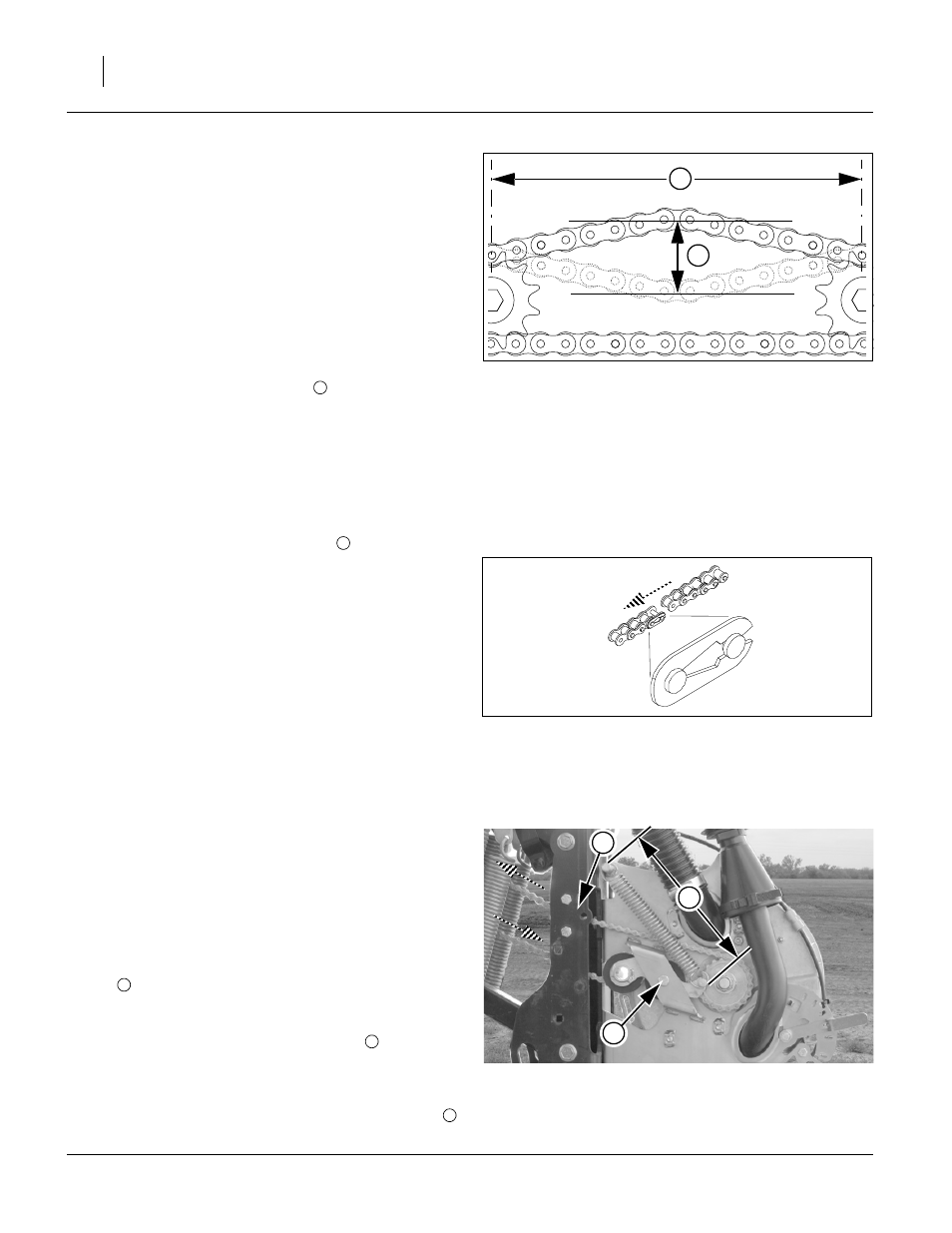

См. рисунок 137, где для наглядности значительно
преувеличено провисание цепи и не изображены ролики.
1. Измерьте длину промежутка
для допустимого
провисания:
Зафиксируйте наибольшую длину такого промежутка
для каждой цепи (обычно это тот промежуток цепи,
который не проходит через ролики).
2. Определите значение оптимального провисания:
Длинные цепи (более 91 см): 2,1 см/м
Вертикальные короткие цепи: 2,1 см/м
Горизонтальные короткие цепи: 4,2 см/м.
3. Измерьте текущее провисание цепи :
Под верным углом к промежутку следует сместить
цепь в обе стороны от центра промежутка. Значение
провисания равно расстоянию такого движения.
4. Отрегулируйте натяжные ролики для получения
оптимального провисания.
Зажимы цепи
При установке цепи всегда проверяйте положение зажима
съемного звена.
См. рисунок 138 (стрелка указывает на направление
движения цепи)
Открытый конец зажима должен располагаться с
противоположной стороны от направления движения цепи
(показано серыми или полосатыми стрелками на
диаграммах размещения цепей).
Цепь привода дозатора
См. рисунок 139 (сеялка в поднятом положении)
Во время осуществления регулярной смазки, проверяйте
состояние цепей. Если скрученные участки не удается
выровнять при помощи смазки, требуется заменить цепь.
Во время сезонных проверок опускайте сеялку для
минимальной жесткости пружин натяжных роликов.
Следите за тем, чтобы длина пружины натяжного
ролика
(измеряется от внешней границы одного штифта
до внешней границы другого штифта) не была короче:
17,8 см
Снимите пружину с натяжной конструкции
. Убедитесь
в том, что натяжной ролик вращается свободно. Снова
закрепите пружину.
Проверьте
положение
зажима
цепи.
Проверьте
расположение цепи рядом с роликом/роликами стойки
(См. стр. 137).
Null4:
.eps
50%
Figure 105
Измерение провисания цепи
27264
2
1
Рисунок 137
1
Null4:
.eps
60%
Figure 106
Положение зажима цепи
26482
Рисунок 138
2
Null4:
Figure 107
Цепь привода дозаттора 25AP
29616
5
4
3
Рисунок 139
3
4
5
