148
YP2425A
Table of Contents Index
Great Plains Manufacturing, Inc.
401-626M
-RUS
Table of Contents Index
01/24/2012

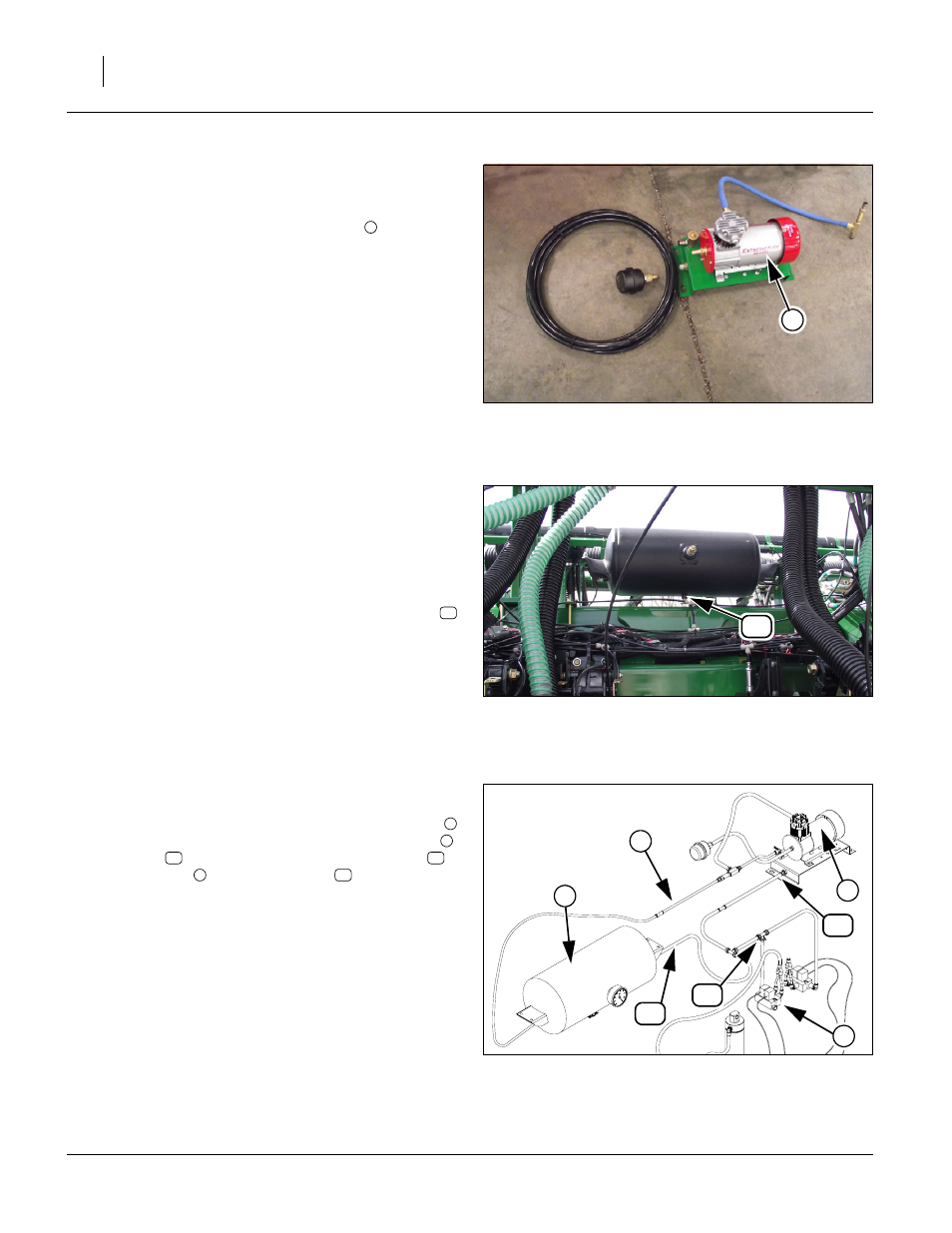

Система воздушного компрессора
Воздушный компрессор
См. рисунок 150
Система имеет один компрессор (12V) , который
требует установки. Компрессор следует крепить к
трактору или сеялке в том месте, где это будет наиболее
удобно или там, где это возможно. Располагайте
компрессор там, где в него сможет поступать
прохладный и чистый воздух.
Воздушный фильтр должен быть помещен в кабину
трактора, откуда через него сможет поступать чистый
воздух. Удаленная линия воздушного фильтра должна
быть максимально короткой.
Null4:
Воздушный резервуар
См. рисунок 151
Горизонтальный воздушный резервуар предназначен для
сеялок YP30, YP40 и YP2425, и крепится к боковой
секции, на сеялке 3PYP он крепится к основному
рабочему брусу. Вертикальный воздушный резервуар
предназначен для сеялок YP1225/1625 и крепится к опоре
рычага маркера. Спускной кран воздушного резервуара
необходимо открывать раз в день для слива
скапливающейся жидкости.
Null4:
Линии воздушного резервуара
См. рисунок 152
Воздушный резервуар имеет две линии. Провод 0,95 см
соединяет компрессор с воздушным резервуаром
.
Провод 0,6 см
разветвляет Т-образное соединение
и
ведет к клапанам , а другой конец
соединяется с
панелью компрессора, где он активирует датчики
давления.
Примечание: Если бортовой компрессор используется,
перекрывайте/блокируйте ветку переключа-
теля давления.
1
Null4:
Figure 118
Компрессор Row-Pro™
32087
Рисунок 150
1
17
Null4:
Figure 119
Воздушный резервуар Row-Pro™
32086
Рисунок 151
17
9
2
1
10
16
15
4
Null4:
Figure 120
Линии воздушного резервуара
32090
Рисунок 152
9
2
10
15
4
16
