Регулировка
53
01/24/2012
Table of Contents Index
401-626M
-RUS
Регулировка скорости складывания маркеров
ОСТОРОЖНО! Можно получить травму:
Никогда не позволяйте кому-либо находиться рядом с
сеялкой при складывании или раскладывании маркеров. В
случае
сбоя
гидравлики
складывающиеся
или
раскладывающиеся маркеры могут резко и неожиданно
обрушиться на стоящего рядом человека.
См. рисунок 64 и рисунок 65
Скорость складывания двух маркеров регулируется при
помощи шестигранных регулировочных болтов на корпусе
клапана
последовательного
управления,
который
располагается сверху рамы левой боковой секции.
Перед регулировкой следует ослабить контргайки.
Один болт предназначен для регулировки скорости
раскладывания ,
а другой - для регулировки скорости
складывания
. Различать эти болты вам помогут
специальные обозначения на корпусе клапана.
Чтобы уменьшить скорость складывания/раскладывания
маркеров, следует повернуть регулировочные болты по
часовой стрелке ( : медленнее), а чтобы увеличить - по
часовой стрелке ( : быстрее).
На
рабочей
скорости
холостого
хода
трактора
отрегулируйте
безопасную
скорость
складывания
маркеров. Слишком большая скорость складывания/
раскладывания может привести к повреждению маркеров
и отмене гарантии.
После того как скорость складывания отрегулирована,
следует
затянуть
контргайки
на
шестигранных
регулировочных болтах до требуемого усилия.
Null4:

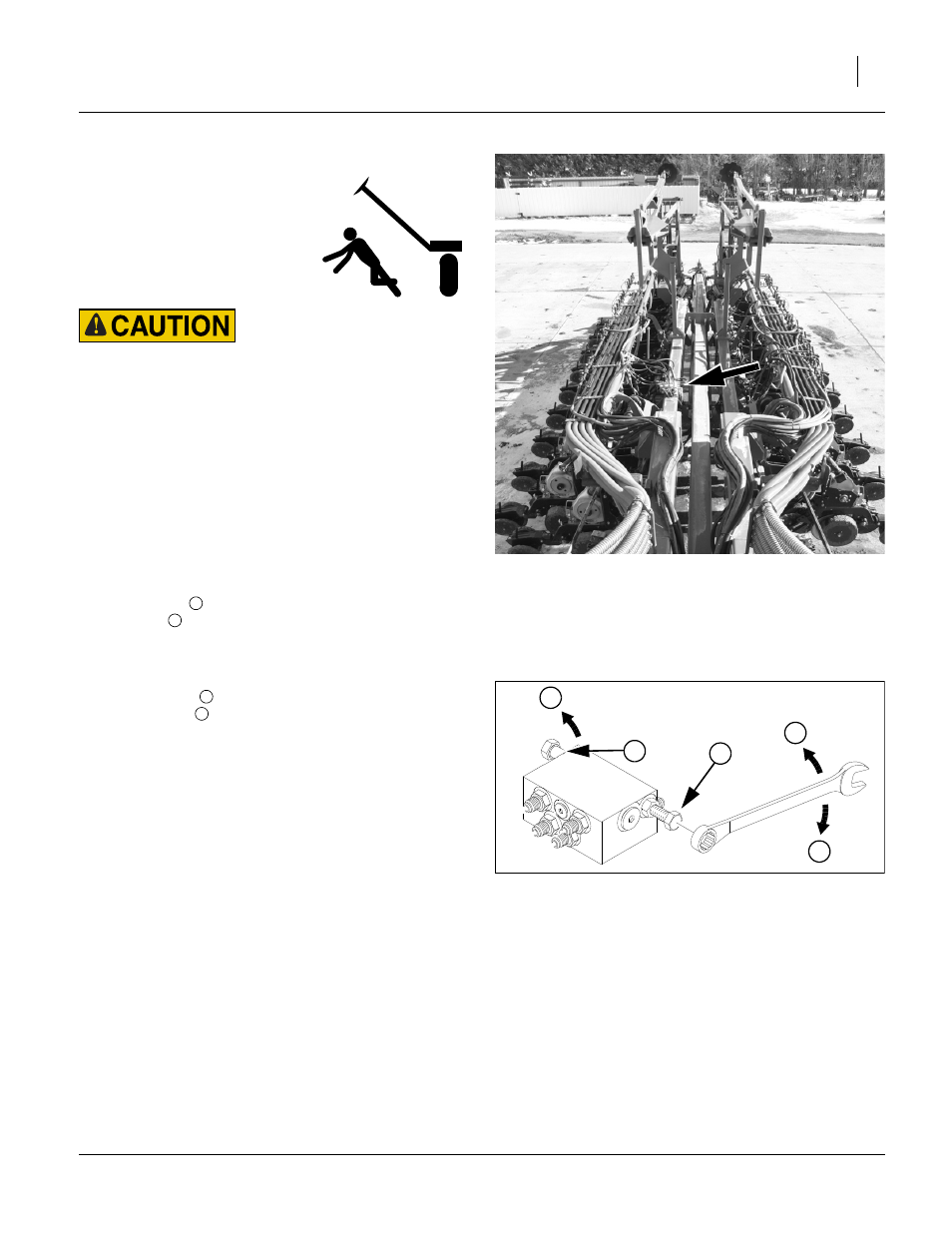

Figure 32
Место расположения клапана
последовательного управления
маркеров
26058
Рисунок 64
1
2
1
2
F
S
S
Null4:
Figure 33
Регулировка скорости складывания
маркеров
14048
Рисунок 65
S
F
