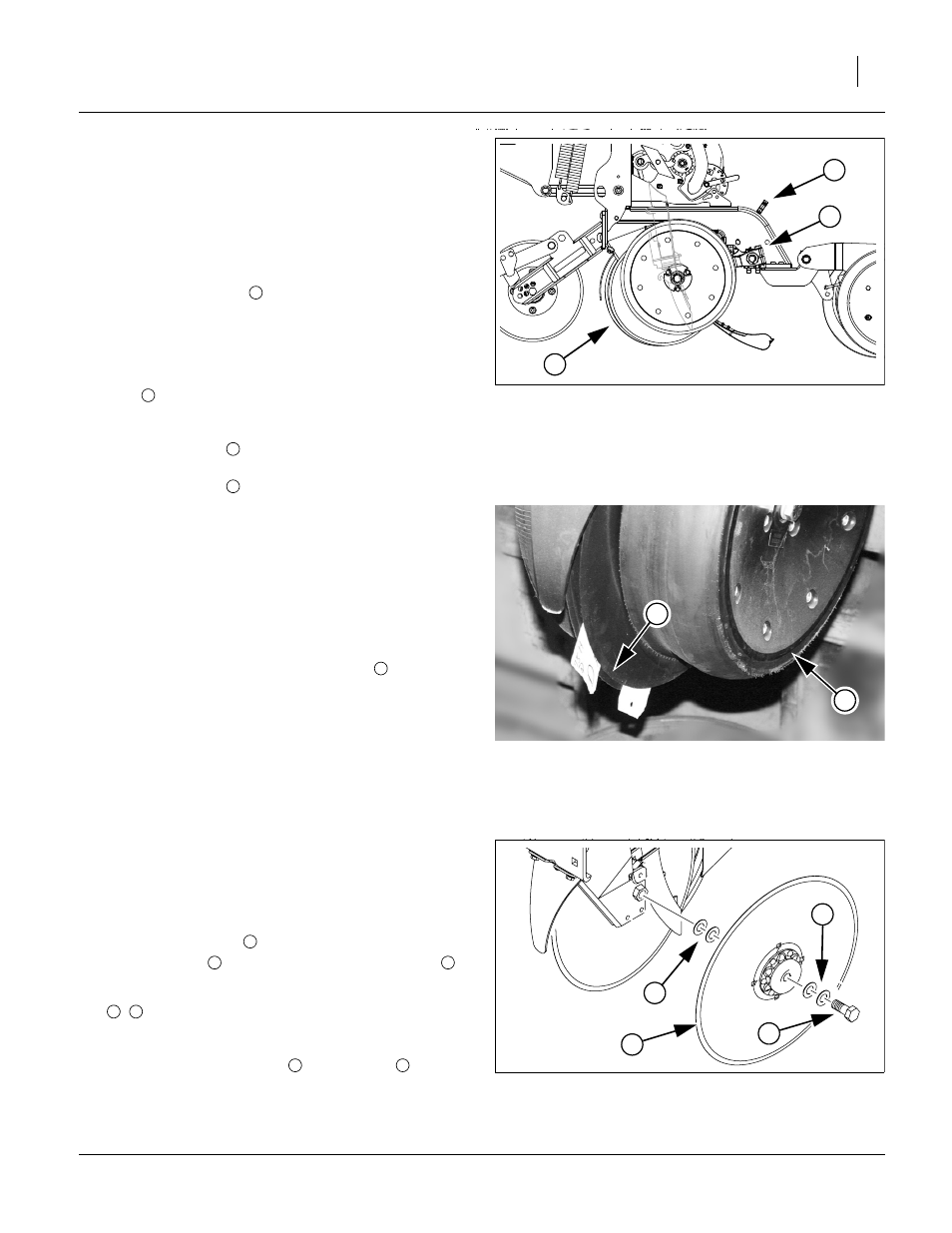

Регулировка дисков сошника
Сошники 25-ой серии имеют три параметра регулировки:
1. глубина высева
2. расстояние между дисками
3. расстояние между боковым копирующим колесом и
диском (стр. 69)
Регулировка глубины высева
См. рисунок 90
T-образная рукоятка
задает глубину высева,
ограничивая высоту хода боковых копирующих колес
относительно дисков сошника. Положение семенной
трубки зафиксировано относительно дисков и не требует
регулировки.
Для изменения глубины высева потяните T-образную
рукоятку вверх и назад, передвиньте ее вперед или
назад и установите в другую пару отверстий.
• Для уменьшения глубины высева, переместите T-
образную рукоятку вперед.
• Для увеличения глубины высева переместите T-
образную рукоятку назад.
Область контакта дисков сошника
См. рисунок 91
Угол и шахматное расположение сошников не подлежат
изменению, однако, можно регулировать расстояние
между их дисками, которое требует регулярной проверки
ввиду естественного износа деталей. При замене дисков
сошника необходимо переустанавливать прокладочные
шайбы.
При оптимальном расстоянии между дисками область их
контакта составляет примерно 2,5 см . Если вы
поместите два листа бумаги между дисками и продвинете
их до упора в области контакта дисков, расстояние между
ними должно быть в пределах от нуля (касание) до 3,8 см.
В случае нулевого расстояния (касания листков), помните,
что длина просвета между дисками не должна превышать
толщину двух листов бумаги.
Если область контакта дисков или просвет между ними
превышает норму, следует произвести регулировку путем
перемещения одной или нескольких гроверных шайб.
Регулировка расстояния между дисками
См. рисунок 91 и рисунок 92
1. Поднимите сеялку и установите замки цилиндров
подъема.
2. Снимите с регулируемого сошника боковые
копирующие колеса .
3. Снимите болт , удерживающий диск сошника с
одной стороны. Осторожно снимите диск. Не
потеряйте компоненты втулки и гроверные шайбы
, .
4. Для уменьшения расстояния между дисками
(типичный случай) следует переместить одну шайбу с
внутренней стороны диска на внешнюю .
5. Соберите сошник и снова проверьте область контакта
дисков.
2
3
1
Null4:
Figure 58
Регулировка сошника
29600 Рисунок 90
1
1
1
1
4
Null4:
Figure 59
Область контакта дисков сошника
26127
5
Рисунок 91
4
9
8
6
Null4:
Figure 60
Прокладочные шайбы диска сошника
26128
7
Рисунок 92
5
6 7
8 9
8 9
