Сцепление трактора с сеялкой
ОПАСНО! Возможно защемление:
Во избежание серьезной травмы или смерти не становитесь
между сеялкой и двигающимся трактором, т. к. вас или
части вашего тела может сдавить. Перед подключением
кабелей и шлангов следует выключить двигатель и
поставить трактор на стояночный тормоз.
Подсоединение гидравлических шлангов
ВНИМАНИЕ! Жидкость под высоким давлением:
Перед отключением гидравлических линий следует понизить
давление. Для определения утечки используйте бумагу или
картон и НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ ЖИДКОСТИ НА
КОЖНЫЕ ПОКРОВЫ. Надевайте защитные очки или маску
при работе с гидравликой. Вытекающая под давлением
жидкость способна проникнуть под кожу, что может
стать причиной серьезной травмы, при получении которой
следует немедленно обратиться к врачу.
С гидравликой должны работать только опытные
специалисты.
Гидравлические шланги Great Plains имеют цветовую
маркировку, что позволяет легко соотносить их с
соответствующими выходами трактора. Шланги,
подключаемые к одному удаленному клапану, обозначены
одним цветом.
См. рисунок 3
Чтобы различать шланги одного гидравлического контура,
смотрите на схему их подключения. Шланг, который
обозначен цилиндром с вытянутым штоком, крепится к
основанию цилиндра. Шланг, который обозначен
цилиндром с втянутым штоком, крепится к штоковой
полости цилиндра.
Для подключения гидровентилятора и гидромоторов
следует прикрепить шланг, обозначенный цилиндром с
втянутым штоком, к стороне нагнетания мотора, а шланг,
обозначенный цилиндром с вытянутым штоком, к
обратной стороне мотора.
Мотор гидровентилятора требует подключения третьей
линии, которая возвращает рабочую жидкость из картера
мотора вентилятора.
ПРИМЕЧАНИЕ! Можно повредить машину:
В первую очередь, перед подключением впускного и
обратного шланга, необходимо подсоединять сливной
шланг картера мотора, а отключать его следует в
последнюю очередь, чтобы не повредить мотор
вентилятора.
Уплотнение гидромотора для защиты
вентилятора
Сливной патрубок низкого давления (картера)
1. Прикрепите сливной шланг картера мотора к
сливному патрубку низкого давления.
Примечание: Сливной шланг картера мотора имеет
меньший шланг диаметром 0,6 см и
небольшой плоский соединитель.
2. Соедините обратный шланг низкого давления мотора
с обратным соединителем низкого давления. Он имеет
большую быстросменную муфту (2,7 см в диаметре).
ПРИМЕЧАНИЕ! Можно повредить машину:
НЕ подключайте сливной трубопровод картера к порту,
отключенному от питания.
3. Подключайте гидравлические шланги к удаленным
узлам трактора.
Цвет Функция гидравлики
Зеленый Складывание боковых секций/ маркеров/
вспомогательная гидравлика
Голубой Подъем / (и сцепление, если дышло на
гидравлическом управлении)
Черный Гидровентилятор
Желтый Гидропривод
Null4:

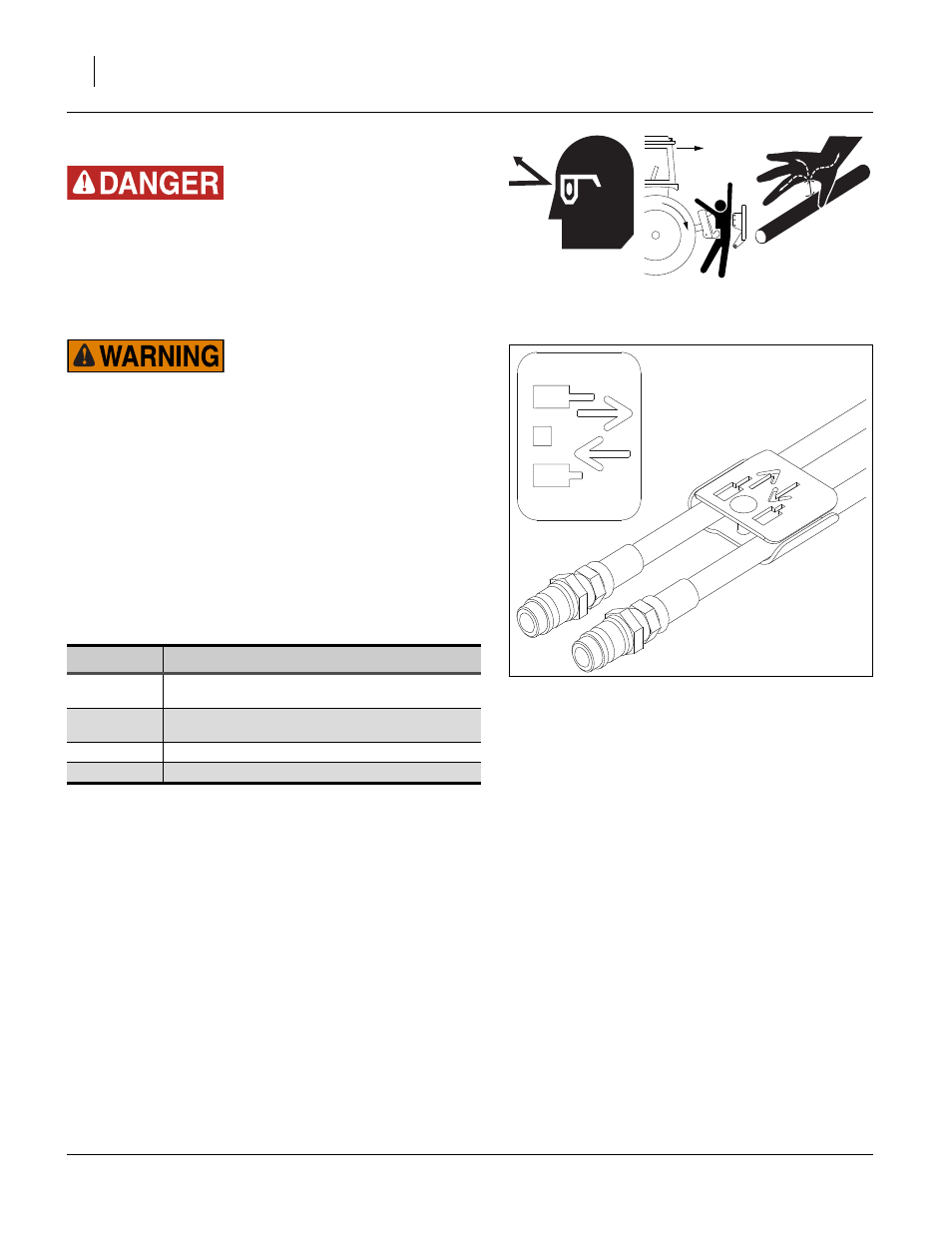

Figure 3
Схема подключения шлангов
27270 Рисунок 3
