Вспомогательные рядковые элементы
Регулировка очистителей рядков Terra-Tine™

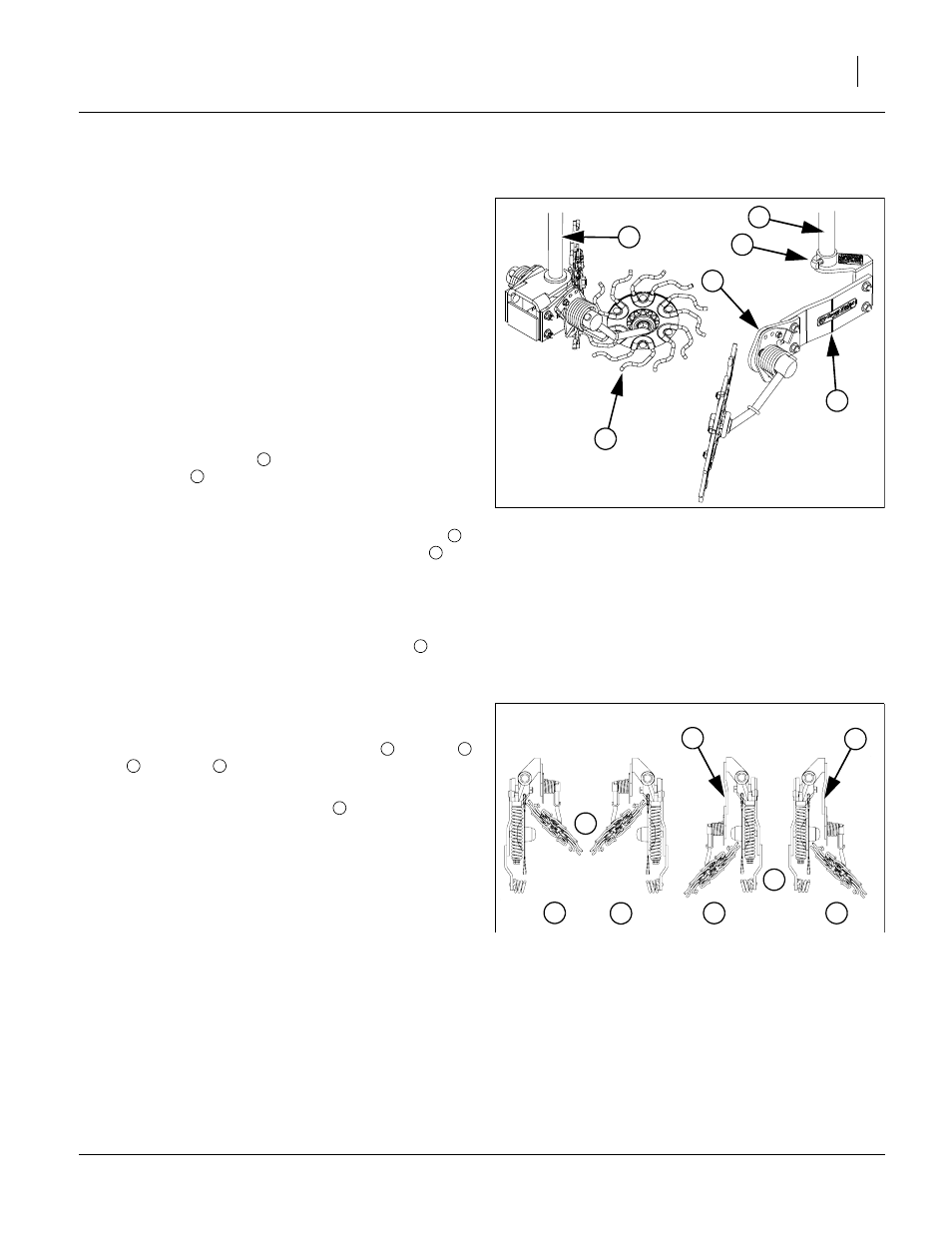

См. рисунки 73 - 75
Примечание: Осуществляйте любую регулировку только
после полного подъема сеялки.
ПРИМЕЧАНИЕ!
Возможно повреждение оборудования:
Убедитесь в том, что стойки очистителей рядков Terra-
Tine НЕ соприкасаются с лезвиями ножей или любыми
другими деталями, т.к. это может привести к сильному
износу, как стоек, так и элементов, с которыми они будут
находиться в контакте. Рекомендуемая минимальная
дистанция: 13 мм.
1. Выглубите нож и отрегулируйте высоту шейки
сердечника Terra-Tine
для того, чтобы расположить
зубцы стоек
на одном уровне с нижним краем лезвия
ножа.
2. Для поперечного выравнивания следует повернуть
крепление очистителя вокруг вертикального вала и
подтянуть четырехугольный зажимной винт
(на
изображении двуплечего очистителя зажимные болты
не показаны).
3. Если очистители рядков перекатываются через
пожнивные остатки вместо того, чтобы убирать их,
можно увеличить натяжение пружины
. См.
подробнее руководство эксплуатации очистителей
Terra-Tine.
Очистители рядков Terra-Tine и ножи
См. рисунок 73 и рисунок 74
Очиститель может располагаться спереди ,
сзади
,
справа
или слева
от ножа.
4. Регулировка “спереди назад” происходит путем
установки или снятия удлинения при расположении
очистителя рядков с одной из сторон втулки ножа в
зависимости от желаемой позиции очистителя или
дистанции до других элементов. Тестирование
показало, что наиболее удобное положение - позади
втулки, однако, позиция очистителя, в первую очередь,
должна зависеть от наличия безопасной дистанции
вокруг него.
Null4:
Figure 41
Двуплечий очиститель Terra-Tine и
одноплечий очиститель с удлинением
26060
26061
2
1
5
4
3
3
Рисунок 73
1
2
3
1
4
6
7
8
9
9
8
5
5
Null4:
Figure 42
Расположение очистителя Terra-Tine
по отношению к втулке ножа
13469
Рисунок 74
6
7
8
9
5
