Great Plains Manufacturing, Inc.
Table of Contents Index
Обслуживание и смазка
97
01/24/2012
Table of Contents Index
401-626M
-RUS

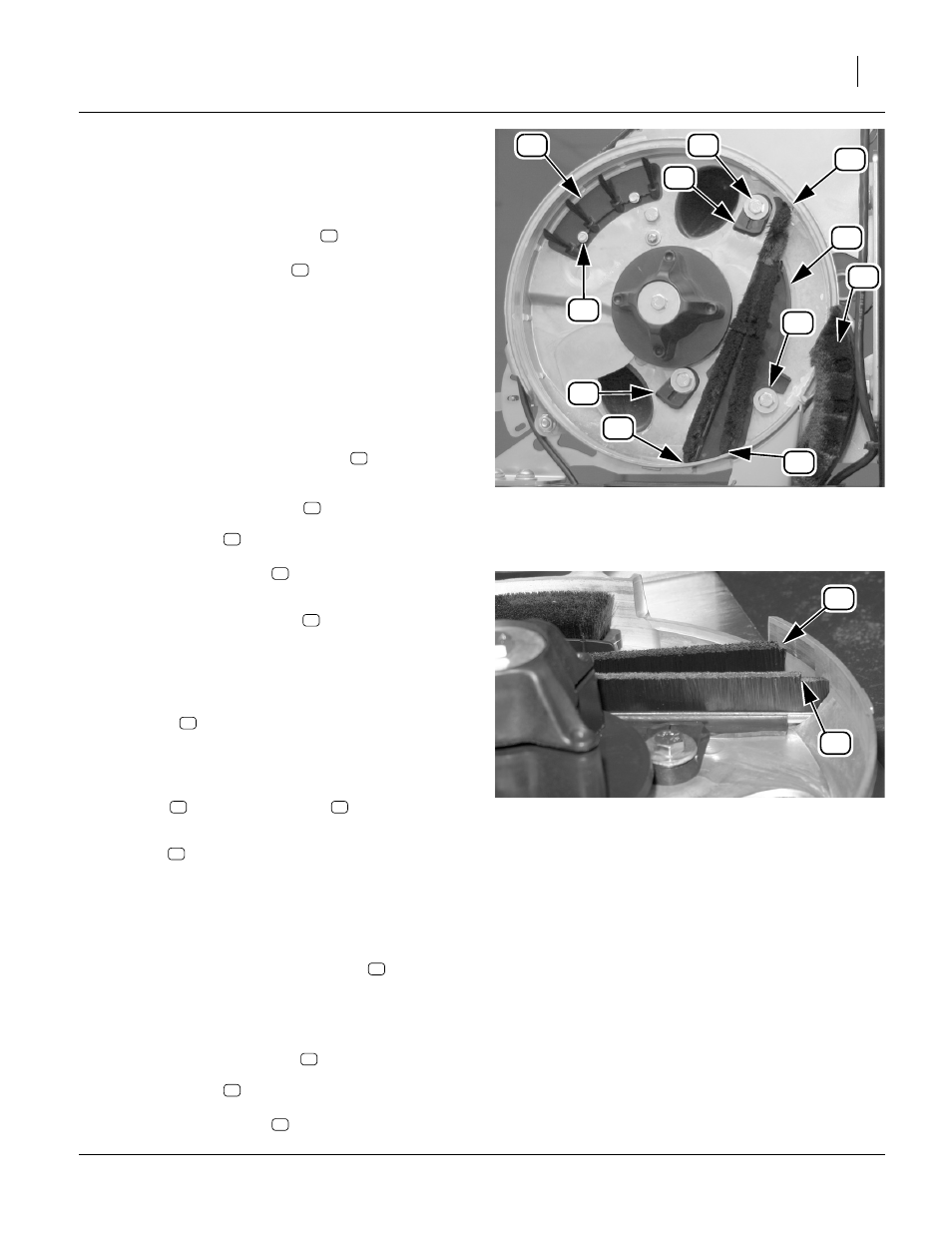

Замена щеток дозатора
При замене щетки см. каталог запасных частей (401-626P)
для установления текущего инвентарного номера.
См. рисунок 126
Замена щеток в виде пучков
1. Снимите и отложите в сторону два стяжных болта с
шестигранной головкой (10-24)
и стопорные гайки
с нейлоновой вставкой (не изображены).
2. Снимите основу с щетками
, и установите новую.
3. Установите шестигранные стяжные болты (10-24) и
стопорные гайки с нейлоновой вставкой. Аккуратно
затяните каждую гайку таким образом, чтобы
основание щеток плотно соприкасалось с головками
болтов.
4. Поверните гайки еще на пол оборота. Не затягивайте
крепежи до обычного усилия затяжки (10-24), так как
основание щеток может треснуть.
Замена узких длинных щеток
Примечание: Не ослабляйте и не снимайте ни один из трех
стяжных болтов (5/16-18)
на держателе
щетки.
1. Вставьте плоский конец большой отвертки в прорези
зажимов держателя щеток .
Поверните каждый
зажим по часовой стрелке для того, чтобы снять
держатель щеток
.
2. Приготовьтесь поймать широкую щетку для
проталкивания
семян
(она
упадет
после
ослабления зажимов). Сдвиньте держатель щеток
влево и вверх для того, чтобы высвободить ее
передний край из под шайбы .
Снимите держатель.
3. Снимите использованные щетки с держателя, сдвигая
их вниз по желобку.
См. рисунок 127
4. Вставьте новые щетки в желобки у основания
держателя таким образом, чтобы их концы с
насечками
оказались у основания.
См. рисунок 126
5. Проверьте правильность расположения узких щеток
путем пробной установки держателя щеток на место.
Концы длинной щетки должны точно входить в
верхние
и нижние задние
канавки кожуха
дозатора. Нижний конец короткой щетки должен четко
входить в нижнюю переднюю канавку кожуха
дозатора
. Если требуется значительное усилие для
того, чтобы установить держатель щеток на место,
узкая щетка, вероятно, является слишком длинной или
слишком низкой.
6. Ослабьте держатель узких щеток, поменяйте
положение широкой щетки для проталкивания семян
(см. ниже) и снова закрепите держатель узких щеток.
7. Начиная с нижнего, верните зажимы
в исходное
положение.
Замена широкой щетки для проталкивания семян
См. рисунок 126
1. Вставьте плоский конец большой отвертки в прорези
зажимов держателя щеток
. Поверните каждый
зажим по часовой стрелке для того, чтобы снять
держатель щеток
.
2. Приготовьтесь поймать широкую щетку для
проталкивания
семян
(она
упадет
после
ослабления зажимов). Сдвиньте держатель щеток
влево и вверх. Снимите широкую щетку.
3. Расположите новую широкую щетку плоской
стороной к кожуху дозатора и под уступы на переднем
конце держателя щеток.
4. Продвиньте держатель вперед/вниз для фиксации
широкой щетки. Верните нижний, а затем верхний
зажим в исходное положение.
13
14
16
11
13
17
19
12
15
Null4:
Figure 94
Замена щеток
29719
21
20
Рисунок 126
11
12
15
13
14
Null4:
Figure 95
Насечки узких щеток
29720
18
18
Рисунок 127
16
17
18
19
20
20
13
13
14
16
