8. Повторите данную процедуру для другого маркера.
9. Расположите штифтовый замок в соответствии с его
исходным положением, см. пункт 2.
10. Зашплинтуйте штоки цилиндров маркеров.
Замена срезного болта маркера
См. рисунок 134
Если маркер цепляется или наталкивается на препятствие,
предусмотрено
отсутствие
срезного
болта
при
складывании, разворот на штифте и отклонение в
обратную сторону.
Срезной болт представляет собой шестигранную стяжную
гайку,
1/2-13 x 2
1/2, типа болта: 5,
Инвентарный номер Great Plains: 802-130C, плюс
контргайка 1/2-13 , инвентарный номер Great Plains:
803-019C.
Установите новый срезной болт на вертикальные
планшайбы с противоположной стороны от шарнирного
болта.
Уплотнительный колпачок диска маркера
При повреждении уплотнительного колпачка со смазкой
для подшипников втулки диска маркера следует разобрать
и прочистить втулку, заправить ее смазочным веществом и
установить новый колпачок.
Null4:
ПРИМЕЧАНИЕ! Возможно повреждение
оборудования:
Замена срезного болта на болт большего размера может
привести к повреждению маркера, а замена его на болт
меньшего размера может привести к нежелательному
врезанию в металл.
Figure 102
Срезной болт маркера
29516
1
2

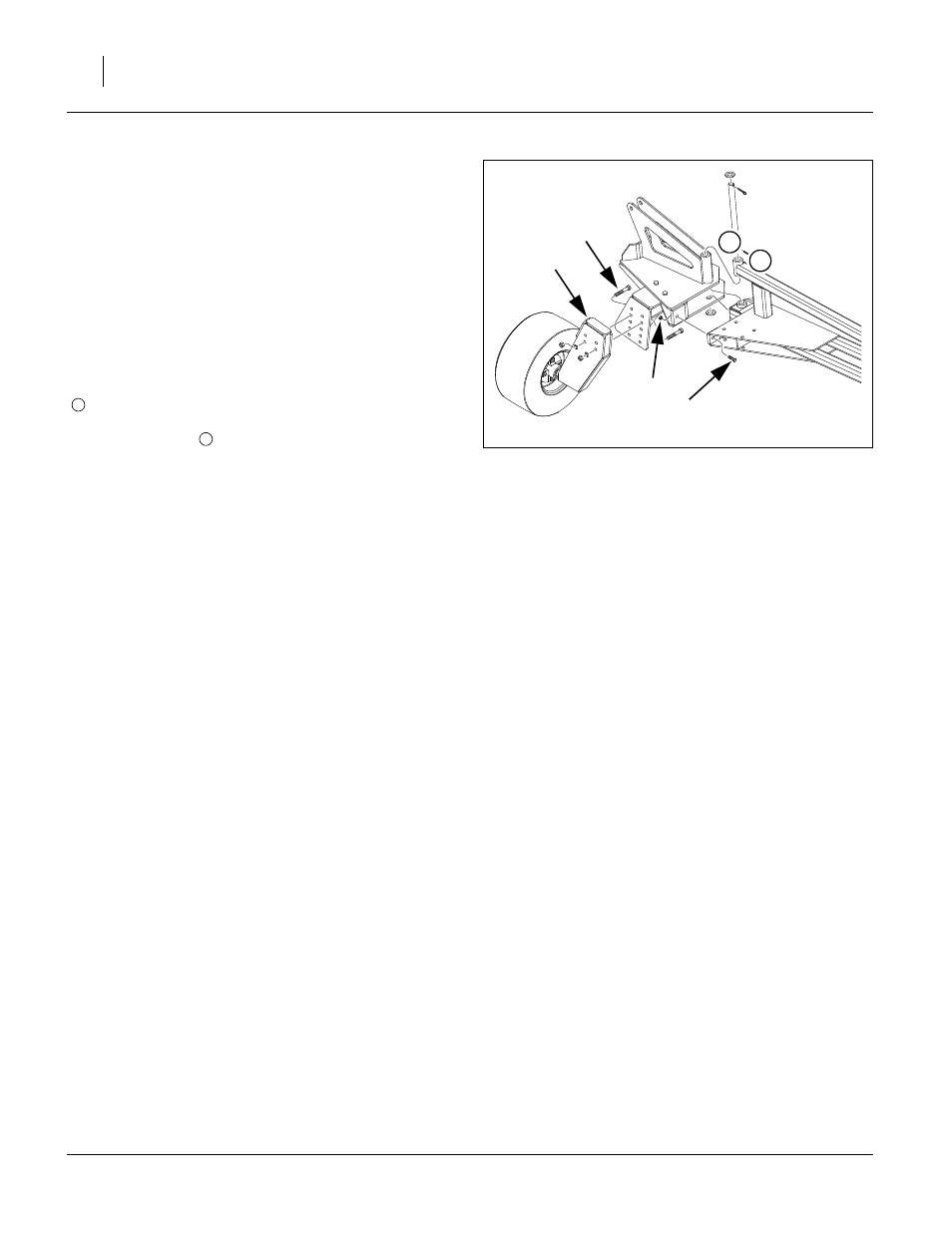

Рисунок 134
1
2
