66 YP2425A Table of Contents Index Great Plains Manufacturing, Inc.
401-626M Table of Contents Index 01/24/2012
Регулировка очистителей рядков
См. рисунок 84 и рисунок 85
Опционные очистители рядков Martin двух видов:
Очистители рядков, устанавливаемые на сошник
(обособленные), или
Очистители рядков, устанавливаемые на нож сошника (на
его опору, при наличии или отсутствии диска ножа).
Два параметра регулировки:
1. Расположение колеса (переднее или заднее крепежное
отверстие для более агрессивной или менее
агрессивной очистки)
2. Высота колеса, регулируется ограничителем.
Колебание рычагов очистителя. Ограничитель отвечает
только за самую нижнюю позицию.
На очистителях рядков, устанавливаемых на сошник,
шарнирная поперечная трубка на крепежной опоре
регулирует глубину работы. На очистителях рядков,
устанавливаемых на нож сошника (опору ножа),
опускающийся упорный блок регулирует высоту работы
очистителя.
Необходимо
регулировать очистители рядков в
соответствии с условиями эксплуатации, изменениями
сельскохозяйственных культур и износом ножей и
сошников. Оптимальной работой очистителя считается
уборка только пожнивных остатков без проникновения в
верхний слой почвы. Если допустить “заглубление”
очистителей, это может уменьшить плотность высева.
Рекомендуемая начальная глубина работы: концы стоек
находятся на уровне поверхности земли.
Осуществляйте регулировку при поднятой сеялке.
Устанавливайте замки цилиндра подъема. Проверяйте
качество затяжки болтов перед каждым сезоном
посадки, чтобы избежать пробуксовки.
Для регулировки очистителя рядков:
1. Измерьте расстояние от нижней стойки до земли и
определите, на какую высоту требуется переместить
очиститель.
2. Поместите рычаг на упор для того, чтобы облегчить
регулировку и не поранить себя. Ослабьте болты на
очистителях, устанавливаемых на опору ножа.
Снимите изогнутые штифты на очистителях,
устанавливаемых на сошник.
3. Закрепите рычаг на желаемой высоте.
4. Для
сошниковых очистителей: Сдвигайте
регулировочную трубку до тех пор, пока поперечная
трубка ни коснется рычага на желаемой высоте.
Установите изогнутый штифт в любую пару
наиболее выровненных отверстий.
5. Для очистителей, устанавливаемых на ножи:
Сдвигайте опускающийся упорный блок на рычаге
:
- назад по направлению к шарниру для уменьшения
глубины работы или
- вперед по направлению к стойкам для увеличения
глубины работы.
Затяните болты . Каждая возможная пара отверстий
изменяет высоту стоек примерно на 19 мм
6. Проверьте новую высоту.
См. подробнее о применении, регулировке и обслуживании
очистителей в руководстве по эксплуатации очистителей
рядков 204-085M-A.
Null4:
ОСТОРОЖНО! Острый объект:
Надевайте средства защиты для рук при регулировке
очистителей рядков, так как стойки, металлические края
и лезвия ножей достаточно острые.

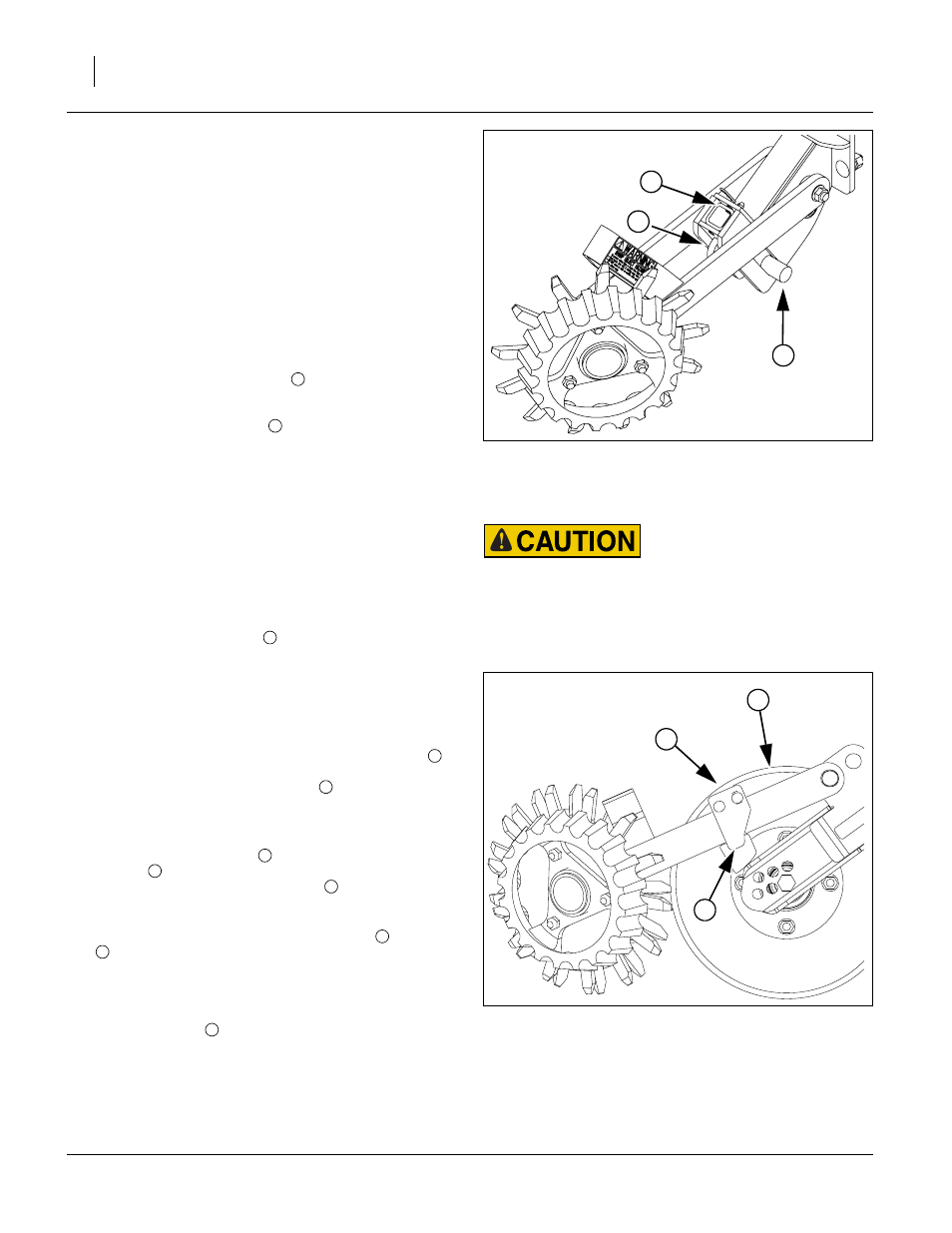

Figure 52
Регулировка очистителя рядков,
устанавливаемого на сошник
27308
3
2
1
Рисунок 84
3
6
5
Null4:
Figure 53
Регулировка очистителя рядков,
устанавливаемого на опору ножа
27343
6
4
5
Рисунок 85
5
2
1
3
2
6
4
5
