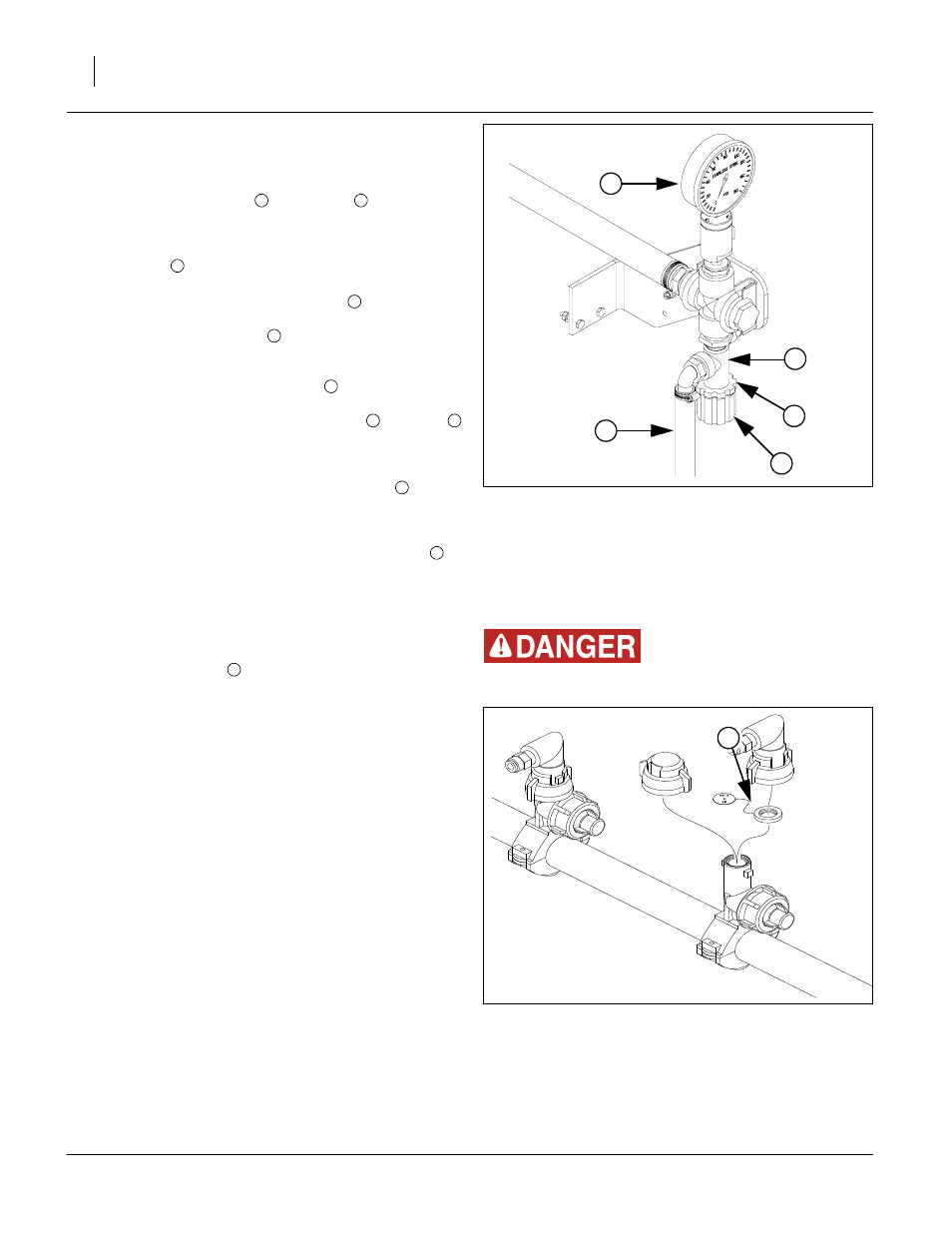

Предохранительный клапан
См. рисунок 71
При использовании системы внесения удобрений второго
типа на каждом насосе ходового привода устанавливается
предохранительный клапан и манометр
. Предохрани-
тельный клапан защищает шланги, линии и фитинги от
избыточного
давления.
Любой
продукт,
который
скапливается в предохранительном клапане, поступает в
сливную трубу для защиты насоса.
Чтобы настроить предохранительный клапан:
1. Ослабьте пластиковую контргайку
на рукоятке
предохранительного клапана.
2. Поворачивайте рукоятку по часовой стрелке (если
смотреть вниз) до тех пор, пока она ни разъединится с
внутренней пружиной.
3. Два раза поверните рукоятку
против часовой
стрелки. Начните работу.
4. Во время высева следите за манометром и сливом
предохранительного клапана.
5. Если клапан сбрасывает материал в сливную трубу, а
показания манометра ниже 448 кПа (65 psi), следует
остановить трактор и повернуть рукоятку
на 1/4
оборота по часовой стрелке. Продолжайте высев на
обычной рабочей скорости. Повторяйте эту процедуру
до тех пор, пока предохранительный клапан ни
перестанет сбрасывать материал в сливную трубу .
6. Если показания манометра выше 448 кПа (65 psi),
следует установить более крупные калибровочные
шайбы. Вернитесь к пункту 2 и повторите процедуру.
Калибровочные шайбы
См. рисунок 72
В целом, размер шайбы
должен быть достаточно мал для
того, чтобы создавать давление в шлангах не менее 103 кПа
(15 psi), но и достаточно крупным для того, чтобы давление
в шлангах не превышало 448 кПа (65 psi).
Для равномерного распределения потока удобрений по
всем сошникам требуется минимум давления. Для
снижения забивания шайб и снижения износа насоса,
следует использовать наиболее крупный размер шайб,
допустимых для вашей нормы внесения удобрений.
Альтернативные калибровочные шайбы перечислены в
каталоге норм высева.
Наиболее оптимальное давление для равномерного
распределения потока находится в диапазоне 138 - 276 кПа
(20-40 psi) при минимальном пропуске. Встроенные
стопорные клапаны на сошниках препятствуют падению
давления ниже103 кПа (15 psi).
В каталоге норм высева для данной пропашной сеялки
(инвентарный номер: 401-626B) есть таблица размеров
калибровочных шайб в галлонах на акр.
ПРИМЕЧАНИЕ!
Возможно
повреждение
системы/неравномерное
распределение удобрений:
Выберите подходящие калибровочные шайбы. Слишком
мелкий размер приведет к повреждению системы.
Слишком крупный размер приведет к неравномерному
распределению материала. Калибровочные шайбы не
влияют на норму внесения удобрений. Норма регулируется
на
корпусе
насоса.
Шайбы
только
создают
противодавление, регулирующее поток.
Null4:
Figure 39
Предохранительный клапан системы
25164
1
2
3
4
5
Рисунок 71
1
2
3
4
5
5
2
3
5
3
Null4:
Figure 40
Калибровочная шайба
29984
ОПАСНО! Агрохимикаты:
Надевайте перчатки при замене калибровочных шайб.
6
Рисунок 72
6
