Great Plains Manufacturing, Inc.
Table of Contents Index
Обслуживание и смазка
105
01/24/2012
Table of Contents Index
401-626M
-RUS

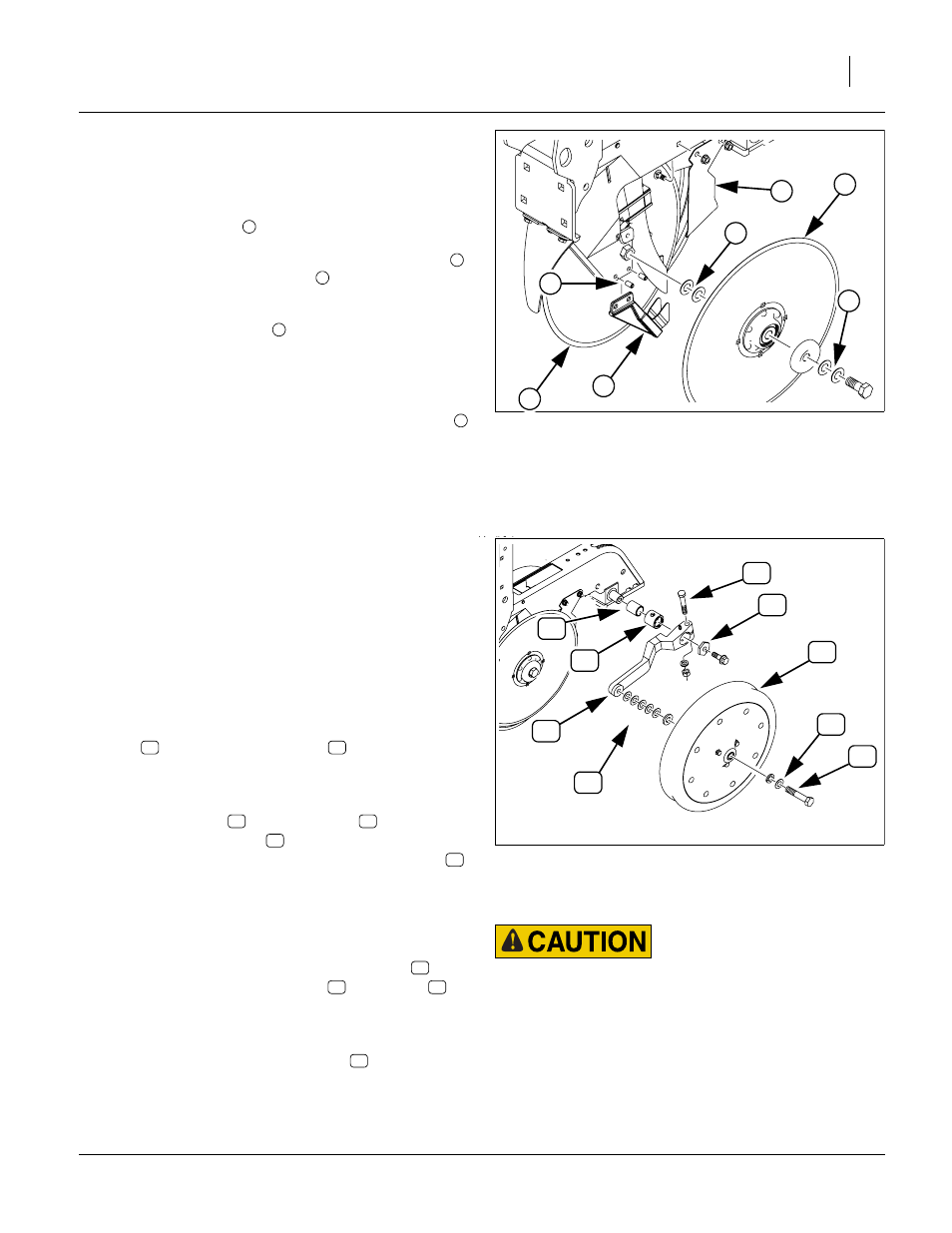

Разделители и чистики дисков
См. рисунок 140
1. Снимите боковые копирующие колеса с рычагов для
доступа к дискам сошников и чистикам дисков.
2. При поднятом сошнике проверьте степень износа
разделителя дисков
. Если ширина распределителя
составляет 13 мм или менее, его следует заменить.
Для замены разделителя следует снять диск
,
вывинтить роликовые штифты
и установить новый
распределитель.
3. При установке дисков на место следует поместить две
прокладочные шайбы
между подшипником и
стойкой каждого диска и затянуть болты.
Примечание: Для более изношенных дисков может
потребоваться
меньшее
количество
внутренних шайб.
4. Убедитесь в том, что внешние чистики дисков
имеют правильную форму для качественной очистки
дисков от грязи. Сгибайте и поворачивайте чистики до
правильного положения относительно дисков. Через
каждые 80 га поля проверяйте положение и состояние
внешних чистиков дисков, заменяя их на новые при
необходимости.
Боковые колеса сошников 25-ой серии
Рисунок 104
1. Поднимите боковое колесо сошника и сместите его в
обе стороны для проверки осевого люфта. Прокрутите
колесо для проверки жесткости подшипников. При
необходимости подшипники следует осмотреть и
заменить.
2. Боковые колеса настраиваются на заводе. Однако в
следствие естественного износа может возникнуть
необходимость
регулировать
их
положение
относительно дисков сошника. Ослабьте стопорный
болт
и сдвиньте рычаг
вовнутрь для
устранения зазора между колесом и диском. Если
требуется дополнительная регулировка, переходите к
пункту 3.
3. Снимите
болт
и
колесо
.
Снимите
прокладочные шайбы
с внутренней стороны
колеса и поместите их на внешнюю сторону
.
Всегда помещайте снимаемые с внутренней стороны
шайбы на внешнюю сторону колеса. После установки
колесо должно вращаться свободно и не задевать
рычаг на изгибе. Не устанавливайте больше шайб, чем
требуется.
4. Отсоедините
рычаг
бокового
колеса
от
конструкции. Снимите втулку
с муфты
и
проверьте ее на предмет износа. При необходимости
втулку следует заменить.
5. Во время установки боковых колес на место следует
выровнять метку на шестиграннике
с прорезью на
втулке. Поместите болт и затяните его.
6. Отрегулируйте боковые копирующие колеса. См.
“Регулировка боковых копирующих колес” на стр.
70.
Null4:
Примечание: В норме разделитель дисков имеет
небольшой люфт на держателе и между
дисками, что обеспечивает ему хорошую
работу.
Figure 108
Разделители и чистики
22839
1
2
3
4
5
2
4
Рисунок 140
1
2
3
4
5
14
11
17
16
10
18
13
15
12
Null4:
ОСТОРОЖНО! Острые края:
Будьте осторожны, работая с в данной области.
Диски сошников имеют острые края.
Figure 109
Регулировка расположения
копирующего колеса
21894
{
Рисунок 141
10
11
12
13
14
15
11
16
17
18
