Регулировка
51
01/24/2012
Table of Contents Index
401-626M
-RUS

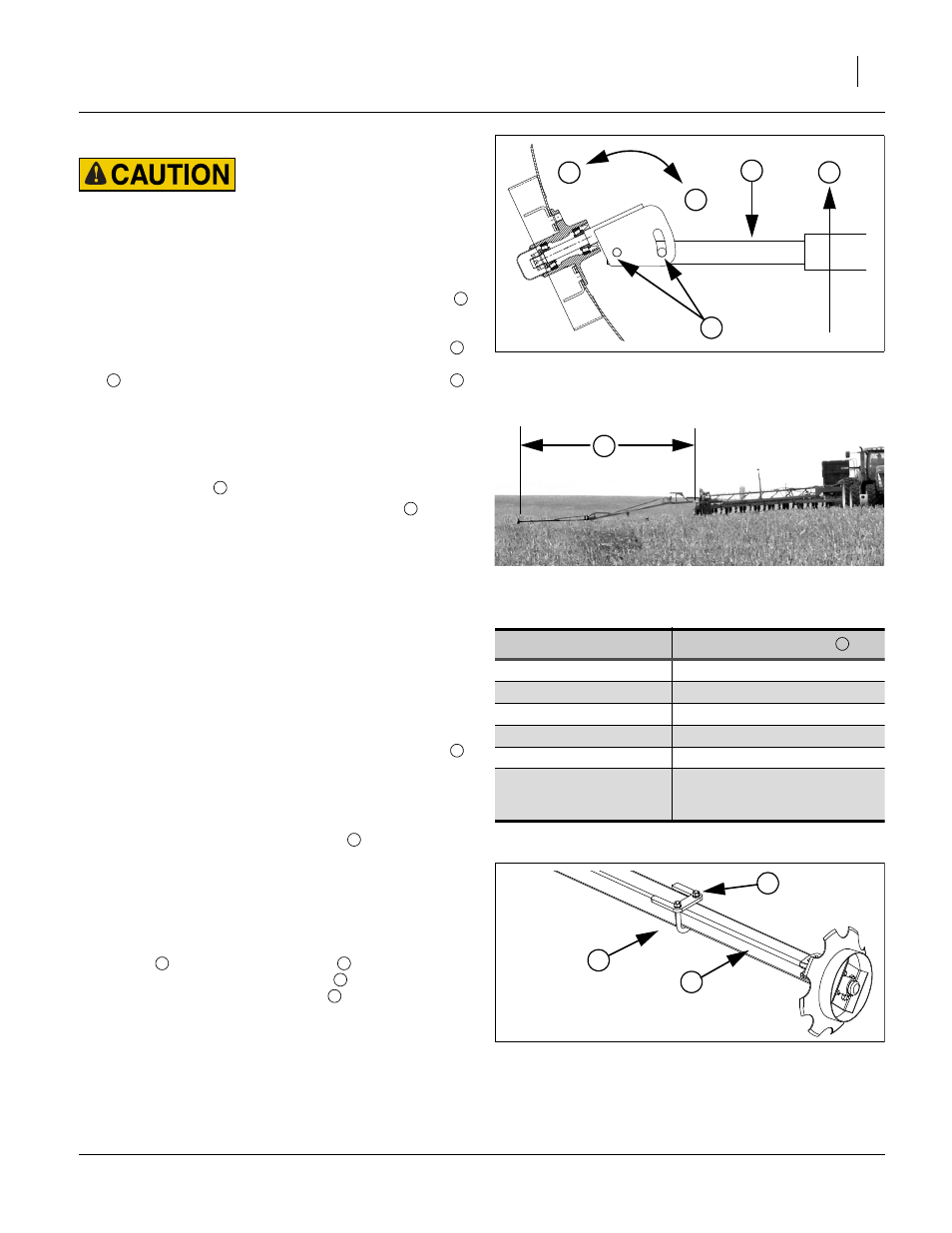

Регулировка диска маркера
ОСТОРОЖНО! Острые края диска:
Будьте осторожны при регулировке диска маркера, так
как края могут быть очень острыми.
См. рисунок 59
1. Чтобы изменить угол и ширину следа от диска
маркера, следует ослабить болты (1,3 см)
удерживающие диск в сборе.
Для того, чтобы сделать след маркера шире
,
следует увеличить угол диска по отношению к трубе
. Для того, чтобы сделать след маркера уже
,
следует уменьшить угол диска.
Примечание: Не делайте угол диска маркера больше того,
который требуется для четкого следа на
поле. Слишком большой угол увеличивает
износ всех элементов маркера.
2. Затяните болты .
Примечание: Направление движения маркера
может
способствовать увеличению угла диска.
Если болты плохо затянуты или ослабли,
угол диска начнет увеличиваться, что
сделает след маркера более широким.
Длина маркера
Длина маркера задается при первой настройке сеялки
YP2425A. Далее ее следует регулировать только в случае
изменения междурядья (включая блокировку двурядных
сошников для однорядного высева).
1. Переместите сеялку в безопасную зону, где можно
разложить оба маркера. Разложите и опустите сеялку.
Разложите один маркер.
2. Найдите в таблице справа исходную длину маркера .
Оба маркера сеялки должны иметь одинаковое
удлинение, если не предусмотрено иное.
См. рисунок 60 и рисунок 61
3. Отмерьте желаемую Длину маркера от центральной
линии крайнего сошника с внешней стороны каждой
секции (или действующего сошника при блокировке
двурядных сошников), а не от середины крайней пары
сошников.
4. Сделайте отметку на земле.
5. Чтобы изменить длину маркера, следует ослабить
гайки
на U-образном болте
, задвинуть или
выдвинуть трубку диска маркера в зависимости от
желаемой длины, затянуть гайки .
6. Повторите пункты 3-5 для второго маркера.
7. При опущенной сеялке, протяните ее вперед на
небольшое расстояние.
8. Проверьте совпадение следа маркера с отметкой на
земле. Сделайте необходимую регулировку для
получения табличного результата.
Null4:
Figure 27
Угол диска маркера
11757
T
2
1
N
W
T
Рисунок 59
2
W
1
N
Null4:
Figure 28
Длина маркера
26054
Междурядье
Длина маркера
38 см (один)
914 см
50 см (один)
940 см
70 см (один)
372 см
76 см (один)
952,5 см
76 см (один)
942 см
76 см (два),
задние сошники
заблокированы
942 см (левая сторона)
963 см (правая сторона)
E
E
Рисунок 60
2
T
E
Null4:
Figure 29
Удлинение маркера
26055
1
2
3
Рисунок 61
E
1
2
3
1
