Компоненты
См. рисунок 148 и рисунок 149
Система Row-Pro™ состоит из:
1. Система воздушного компрессора: один воздушный
компрессор (12V) с воздушным резервуаром ,
два
удлинительных кабеля ,
и один огнепроводный
шнур
.
2. Система измерения нагрузки: Модуль датчика
давления на грунт и датчик нагрузки .
3. Система
регулировки:
клапаны
и
пневмоцилиндры
.
Датчик нагрузки, модуль датчика и клапаны
Модуль датчика давления на грунт ,
датчик нагрузки и
клапаны
монтируются вместе на панели и
подсоединяются к проводам монитора Dickey-john
®
.
Датчик нагрузки, располагающийся по центру сошника,
соединяется с проводами монитора Dickey-john
®
рядом с
указателем .
Четыре линии проводки Dickey-john
®
ведут к клапанам
. По две линии (один впуск воздуха, один выпуск) для
каждого клапана.
Примечание: Для сеялок с одинарными рядками:
На каждую секцию сошников по одному
датчику нагрузки
и одному комплекту
клапана ,
расположенному по центру
секции.
Примечание: Для сеялок со сдвоенными рядками:
На каждую секцию сошников по два датчика
нагрузки и по два комплекта клапанов,
располагающиеся на длинном центральном
сошнике секции.
Проводка монитора подсоединяется к сеялке концами
, которые связаны с системой IntelliAg
®
.
Null4:
Электрическая система
Располагайте
компрессор
настолько
близко
к
аккумуляторной батарее трактора насколько это возможно,
используя
наименьшее
количество
электрических
соединений для минимизации перепада напряжений.
Соединение
батареи
оснащено
одним
большим
предохранителем - 60 А (автомеханический тип).
Примечание: Если ваш трактор имеет кабель (1034 кПа)
бортового компрессора с приводом от
двигателя, он может использоваться вместо
кабеля, предусмотренного для сеялки.
Подсоедините
бортовой
кабель
к
воздушному
резервуару
при
помощи
имеющихся проводов.
9
3
5
2
1
4
4
7
8
13
11
12
6
10
14
Null4:

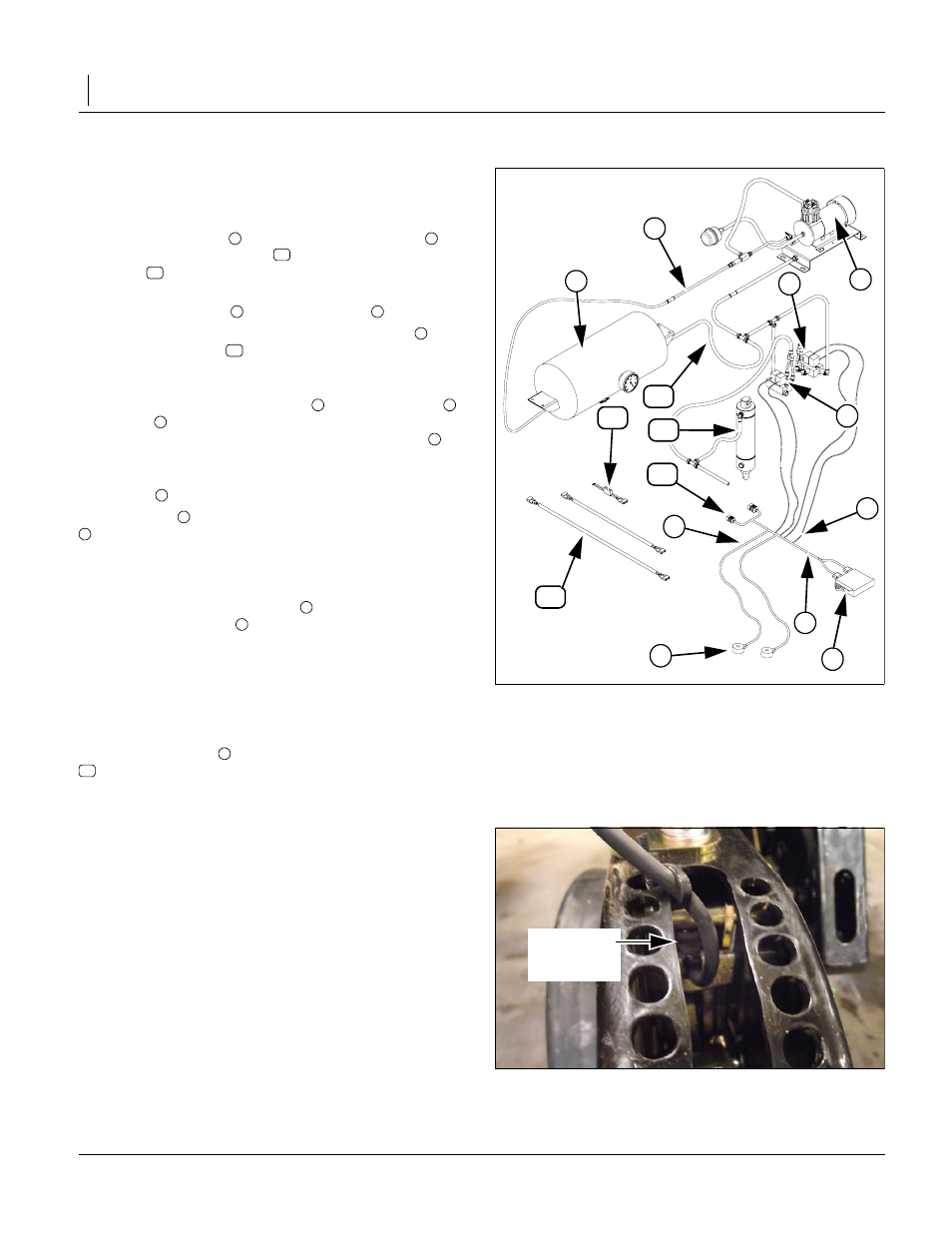

Figure 116
Компоненты системы Row-Pro™
31878
Рисунок 148
1
2
11
12
5
3
4
13
5
3
4
6
7
8
4
3
4
6
14
Null4:
Figure 117
Расположение датчика нагрузки
(сошник)
32089
Null4:
датчик
нагрузки
Рисунок 149
