Chapter 4 ______________________________________________________________Operation

60

M210796EN-C

История графиков

На графическом дисплее отображается тренд данных или
минимальное/максимальное значение выбранного параметра. График
обновляется автоматически в соответствии с измеряемыми данными.

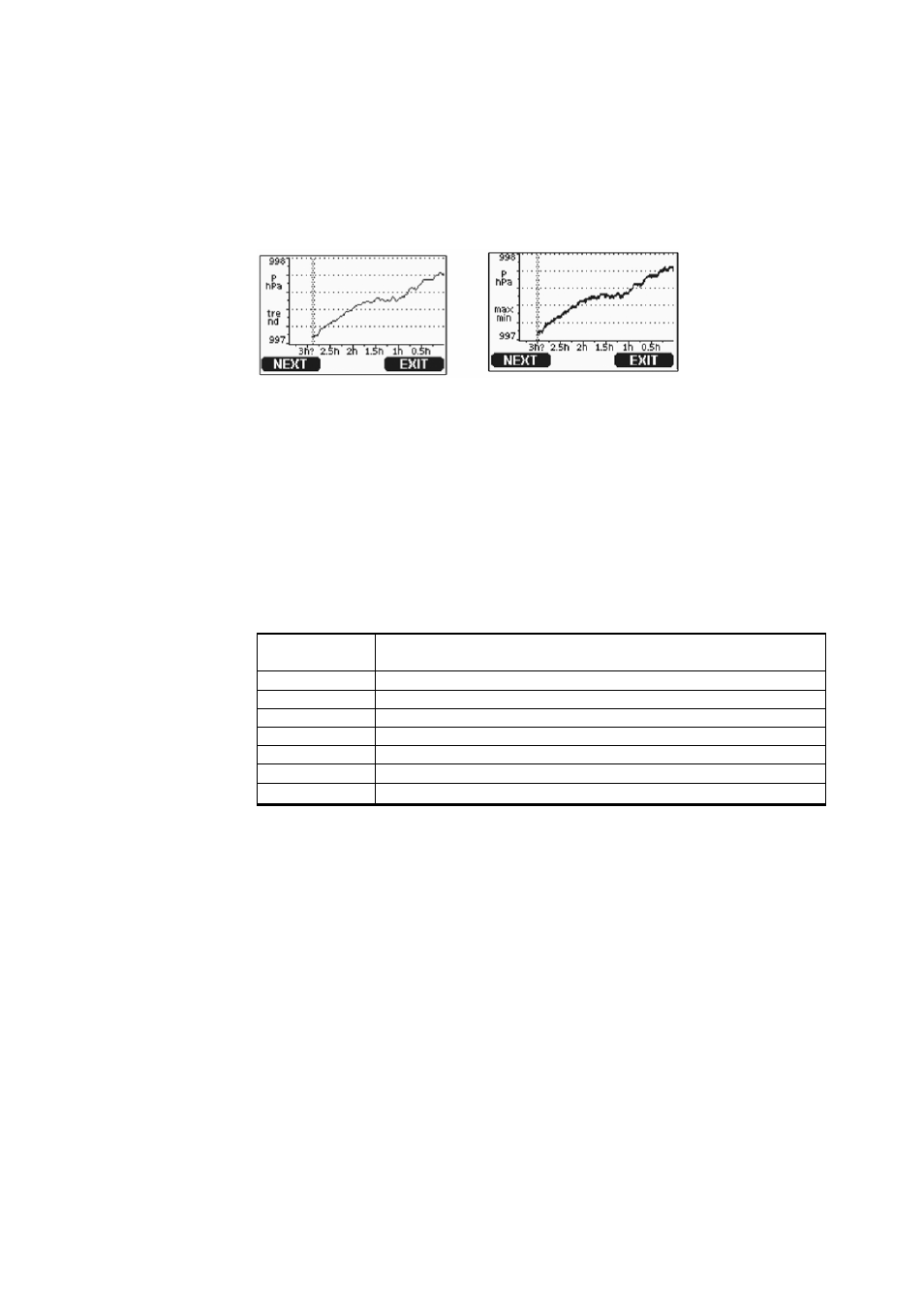

0706-052

Рисунок 38

.

Графический дисплей

График тренда: Показывает кривую средних значений. Каждое
значение вычисляется как среднее за период. См. Таблицу 12 ниже

График

мин/макс:

Показывает

минимальное/максимальное

значение в виде кривой. Каждое значение представляет собой
минимальное/максимальное за период. См. Таблицу 12 ниже

Таблица 12.

Периоды расчета трендов и

минимальных/максимальных значений

Расчетный
период

Период для расчета тренда/максимального и
минимального значений (разрешение)

20 минут

10 секунд

3 часа 90

секунд

1 день

12 минут

10 дней

2 часа

2 месяца 12

часов

1 год

3 дня

4 года*

12 дней

* Показывает максимальный период записи модуля регистрации
данных (только в том случае, если модуль установлен).
Графический дисплей позволяет использовать следующие функции:
- Для переключения между режимами отображения графика тренда
или минимального/максимального значения выбранных показателей
служит клавиша NEXT.
- Для возврата в основное меню используйте клавишу EXIT.
- Для просмотра графиков используйте стрелки вверх и вниз.
- Для перемещения курсора (вертикальной полосы) вдоль
временной оси служат стрелки вправо/влево. Курсор позволяет
просмотреть отдельные точки измерения. Числовое значение
положения курсора показано в верхнем левом углу. В правом углу
отображается время, прошедшее от выбранного момента до
