Appendix A ________________________________ probe installation kits and installation examples
VAISALA
171
Комплект для установки на трубе для датчика температуры (для PTU 307)
Комплект для установки в трубе для температурного датчика фирмы Vaisala
содержит фланец, поддерживающую планку, соединительную деталь,
уплотнительное кольцо и фиксирующие болты (4 шт.).
Коды заказа по
каталогу Vaisala: 215003.
0507-019

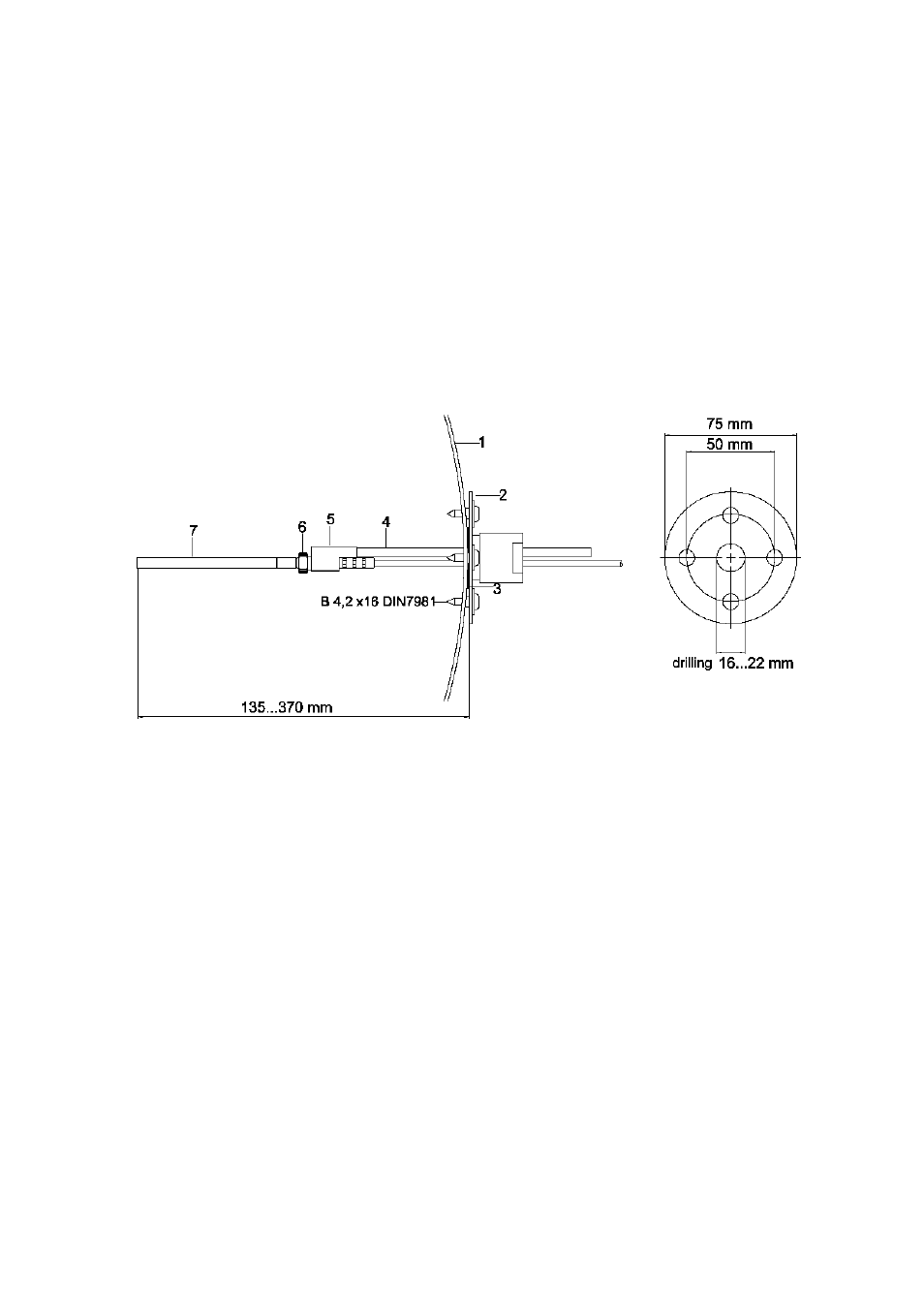

Рисунок 78
.
Комплект для установки в трубе для датчика
температуры
1 – С т е н к а т р у б ы
2 – Ф л а н е ц
3 – У п л о т н и т е л ь н о е к о л ь ц о
4 – Поддерживающая планка
5 – Соединительная деталь (для крепления к поддерживающей
планке)
6 - К
репежный фитинг (для крепления датчика)
7 – Датчик температуры (фиксируется при помощи
крепежного фитинга)
Комплекты для герметичной установки Swagelok (ДЛЯ PTU 307)
Установка датчика относительной влажности
Комплект для герметичной установки SWAGELOK для датчика относительной
влажности содержит соединитель Свагелок с резьбой ISO3/8" или NPT1/2".
Коды
заказа по каталогу Vaisala: SWG12ISO38 или
