Appendix A ________________________________ probe installation kits and installation examples
170
M210796EN-C
Приложение А
Установочные комплекты и примеры установки
Комплект для установки на трубе для PTU 303/307
Комплект для установки в трубе включает фланец, уплотнительное кольцо,
поддерживающую планку и соединительную деталь для головки сенсора, а так
же болты для крепления фланца на стенку трубы
Коды заказа по каталогу
Vaisala: 210697 (для PTU303 и PTU307) и 215003 для датчика
температуры
0508-021

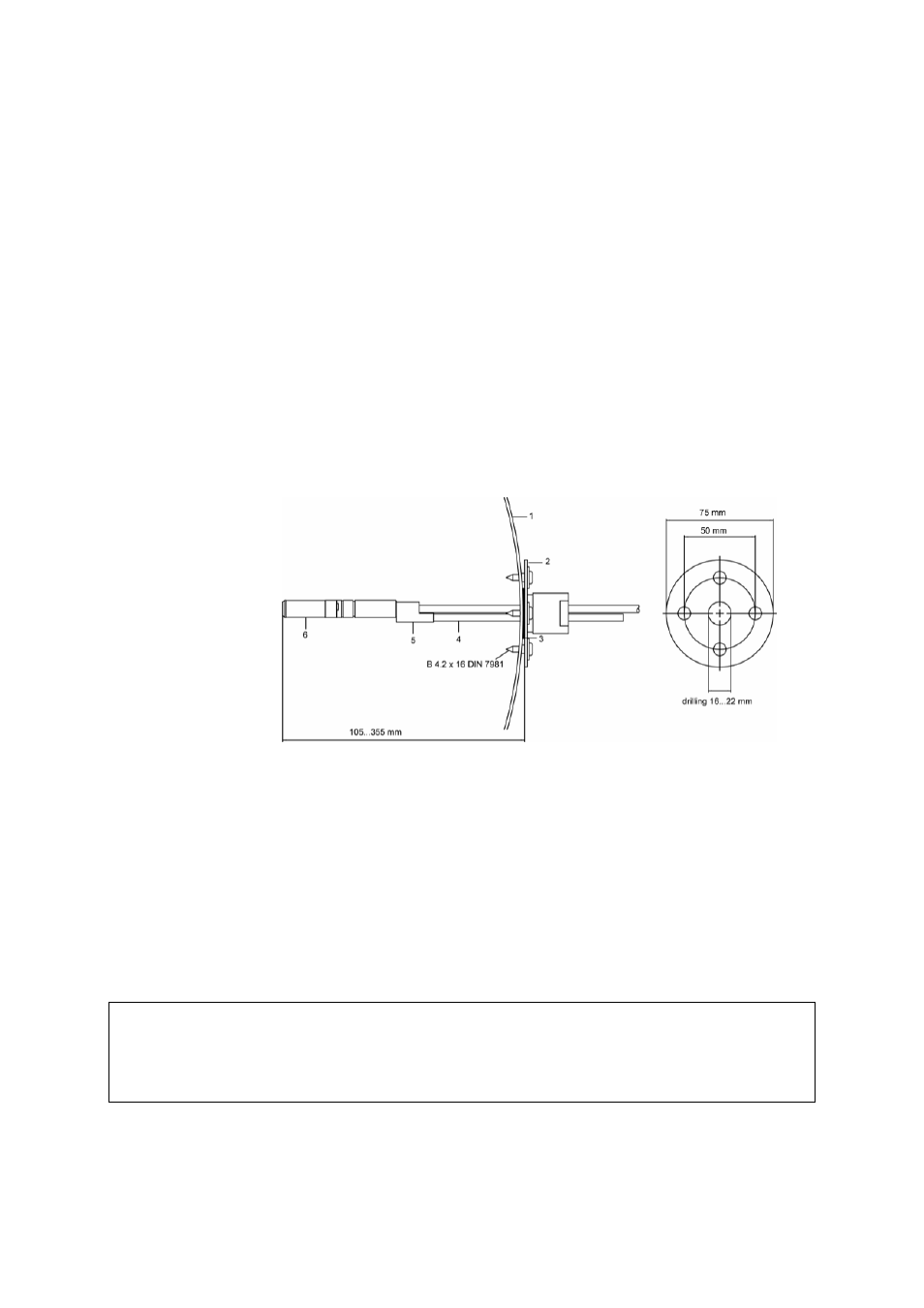

Рисунок 77
.
Комплект для установки в трубе
1 – С т е н к а т р у б ы
2 – Ф л а н е ц
3 – У п л о т н и т е л ь н о е к о л ь ц о
4 – Поддерживающая планка (не входит в комплект для HMT
335)
5 – Соединительная деталь (для крепления к поддерживающей
планке)
6 – Датчик относительной влажности
ПРИМЕЧАНИЕ!
При существенном различии температуры внутри и снаружи трубы,
поддерживающая планка должна быть установлена в трубу настолько
глубоко, насколько возможно.
Это позволит избежать ошибок, вызванных
теплопроводностью кабеля и планки.
