Инструкция по эксплуатации Vaisala PTU300
Страница 52
Интерфейс LAN
Дополнительный
интерфейс LAN позволяет
подключить
трансмиттер к сети Интернет. Интерфейс обеспечивает те же
функции, что и последовательное соединение. Для подключения
трансмиттера используется ПО MI 70 Link или сетевые клиентские
программы,
например, HyperTerminal. Одновременное
использование
интерфейса LAN и
последовательной
коммуникации через пользовательский порт невозможно.
Модуль интерфейса LAN устанавливается при заказе прибора на
фабрике или в сервисном центре Vaisala. После установки он
активируется автоматически. Физическое соединение к сети
осуществляется через коннектор RJ 45 на модуле интерфейса при
помощи стандартной витой пары кабеля Ethernet (10/100Base-T).
Трансмиттеры с возможностью установки интерфейса LAN
оборудуются соответствующим кабелем и кабельным сальником.
Интерфейс LAN использует как статические, так и динамические
настройки сети. Если интерфейс настроен на использование
динамических настроек, сеть должна быть оборудована сервером
DHCP.
Для настройки конфигурации сети используется дополнительный
дисплей и клавиатура, или сервисный порт. Инструкции см. в п.
«Подключение LAN». Данный
интерфейс
служит
для
конфигурации через интернет, для чего необходимо ввести его IP
адрес в адресное поле браузера. Рекомендации по проверке текущих
настроек и статуса интерфейса LAN см. в п. "Информационный
дисплей”.
0709-003

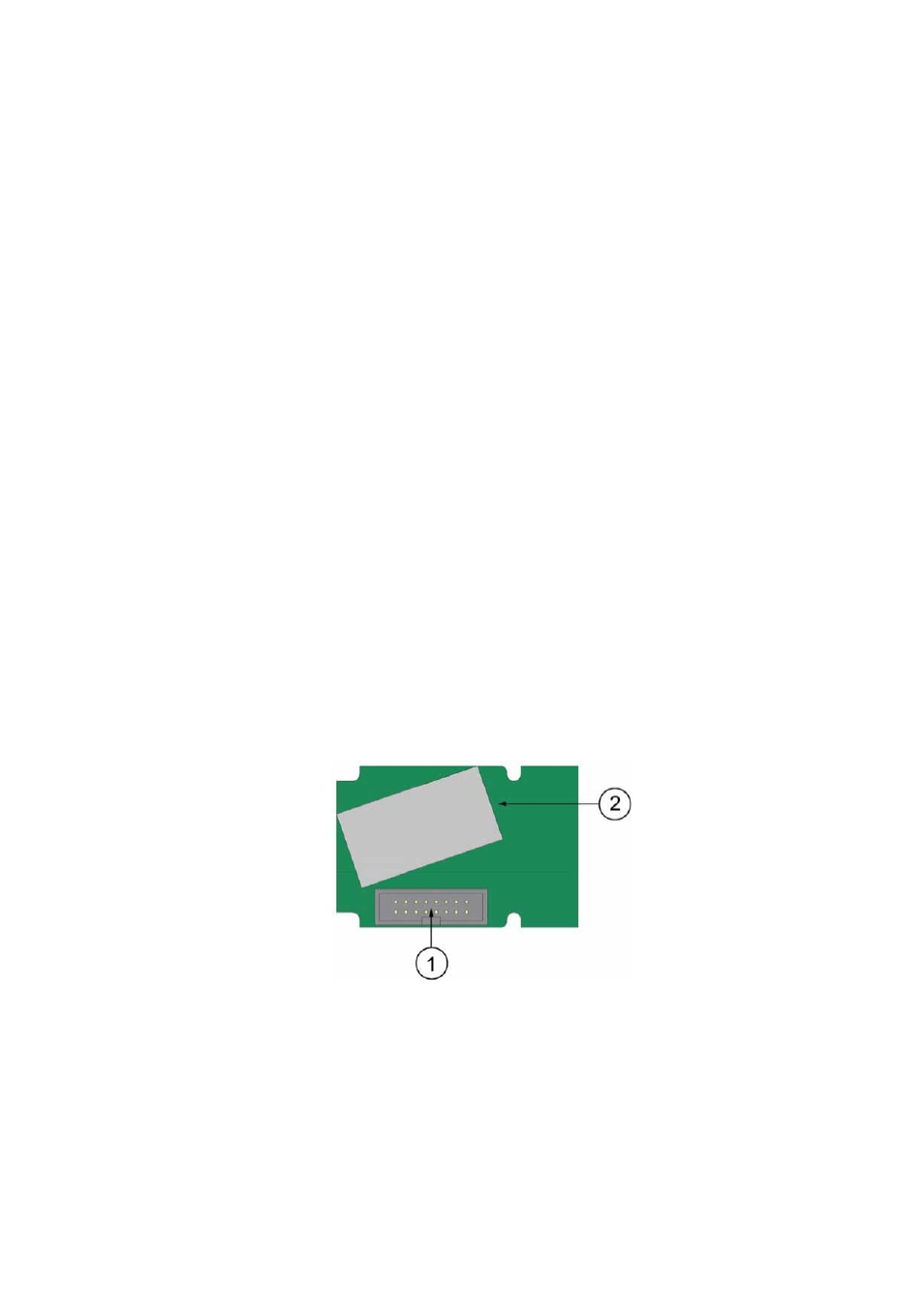

Рисунок 32
.
Модуль интерфейса LAN.
1. Коннектор плоского кабеля.
2. Коннектор RJ45 со светодиодным индикатором.
