Опциональные модули:
Модуль электропитания
Подключение модуля электропитания должно производиться
только квалифицированным специалистом. Подключение должно
осуществляться через легкодоступное устройство, позволяющее при
необходимости быстро отключить модуль от сети питания.
0506-027

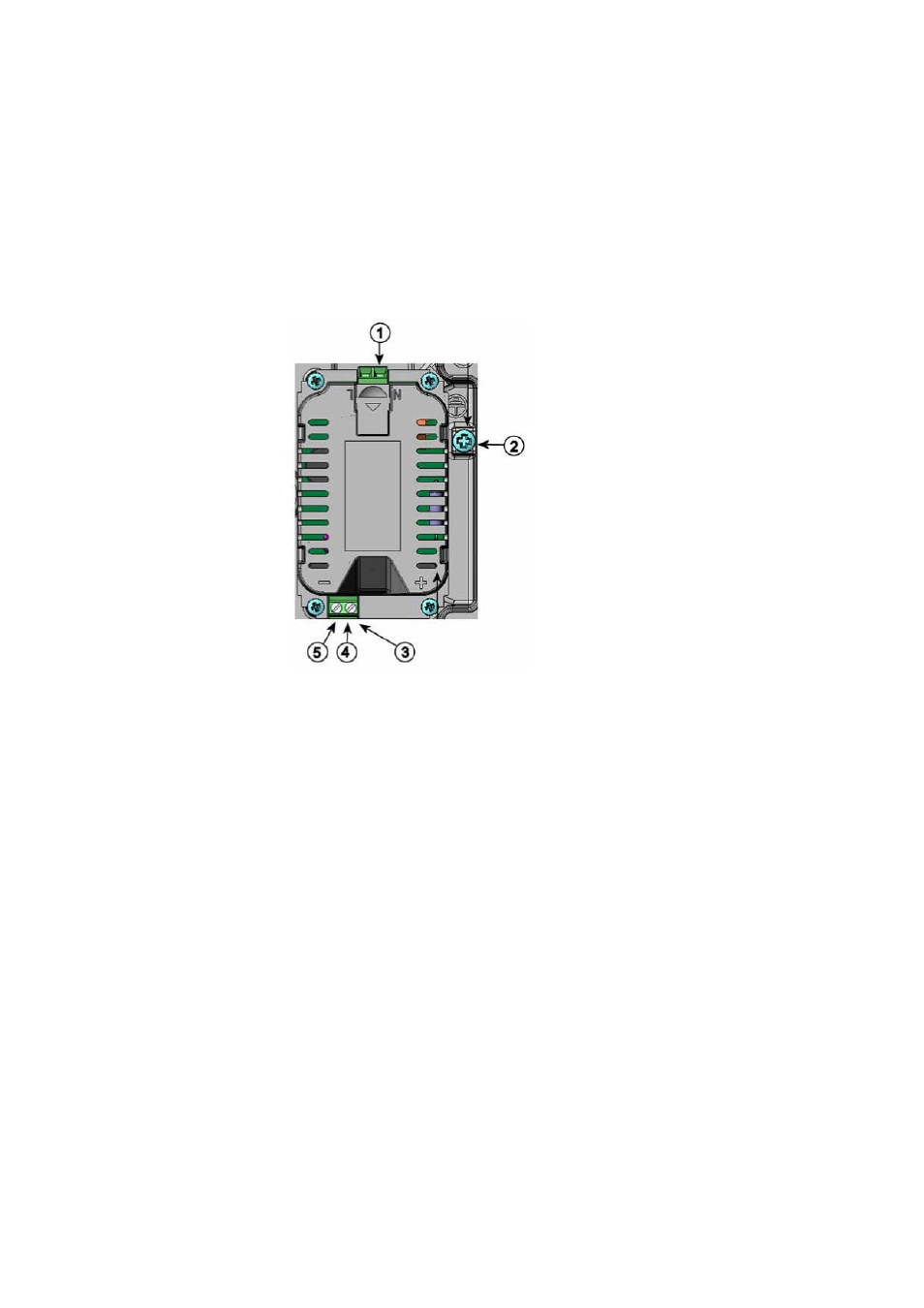

Рисунок 24
Модуль электропитания
1 - Терминалы для подключения напряжения переменного тока.
2 - Терминал заземления.
3 - Если модуль не был установлен на заводе: Подключите
провода данного терминала к терминалам POWER 10...36V 24V
материнской платы.
4 - +
5 - -
