Chapter 3 ____________________________________________________________ Installation
VAISALA
23
0804-065

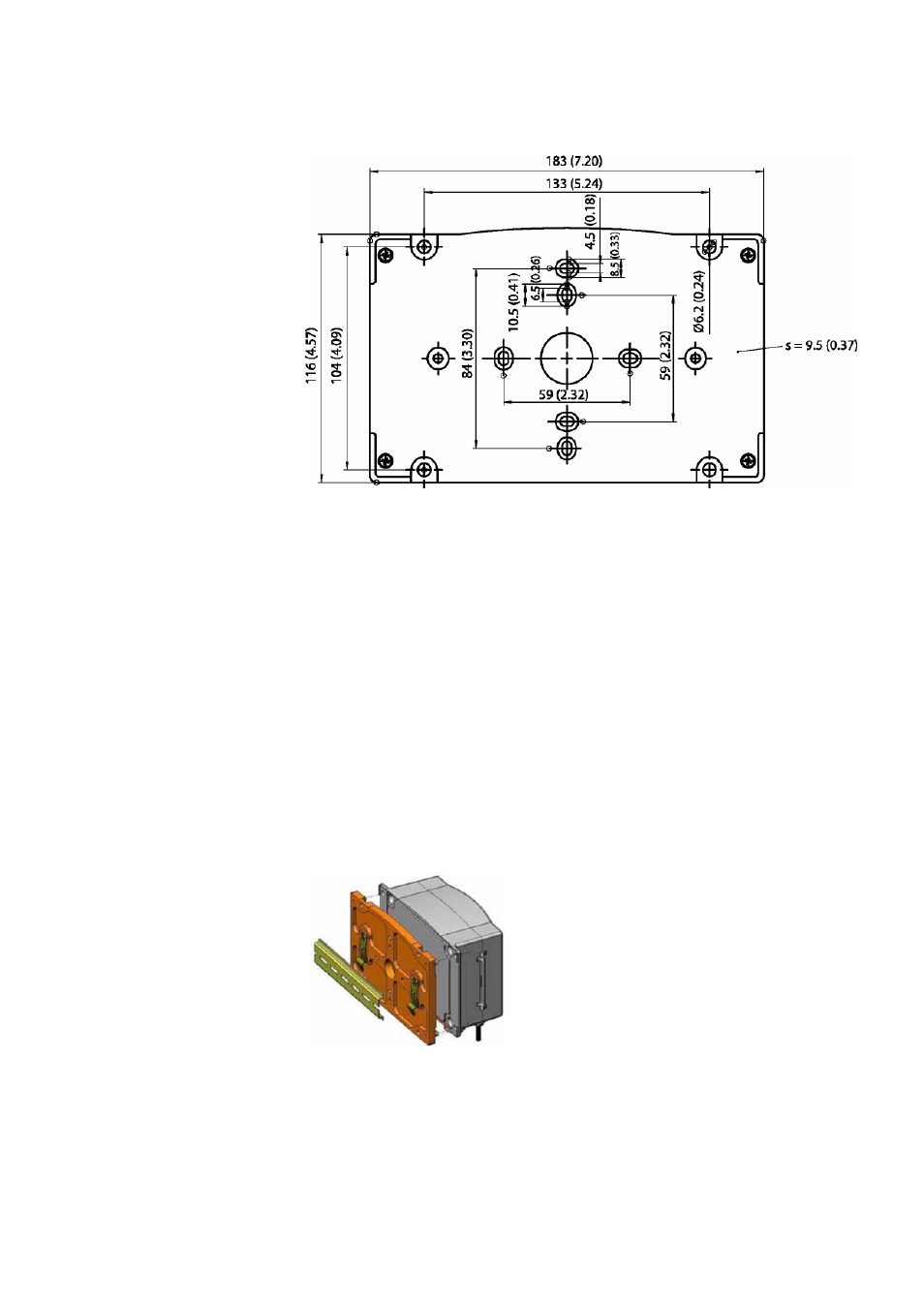

Рисунок 6
.
Размеры пластиковой крепежной пластины
(мм/дюймы)
Установка при помощи контактного рельса по стандарту DIN
Комплект для установки на рельс (код заказа Vaisala 215094)
включает комплект для установки на стену, 2 фиксатора и 2 болта
M4*10 DIN7985.
1.
Закрепите струнные держатели на пластиковой крепежной
пластине при помощи входящих в комплект болтов.
2.
Закрепите PTU 300 на крепежной пластине 4 болтами,
входящими в комплект.
3.
Надавите на трансмиттер так, чтобы фиксаторы попали в
рельс.
0503-002
Рисунок 7.
Установка при помощи контактного рельса по
стандарту DIN
