Установка на стену при помощи установочного комплекта
Установочный комплект (код заказа по каталогу Vaisala 214829)
позволяет закрепить трансмиттер непосредственно на стене или в
распределительном коробе. Для подключения кабелей через
заднюю стенку, удалите заглушку с отверстия для проводки перед
установкой.
0503-004

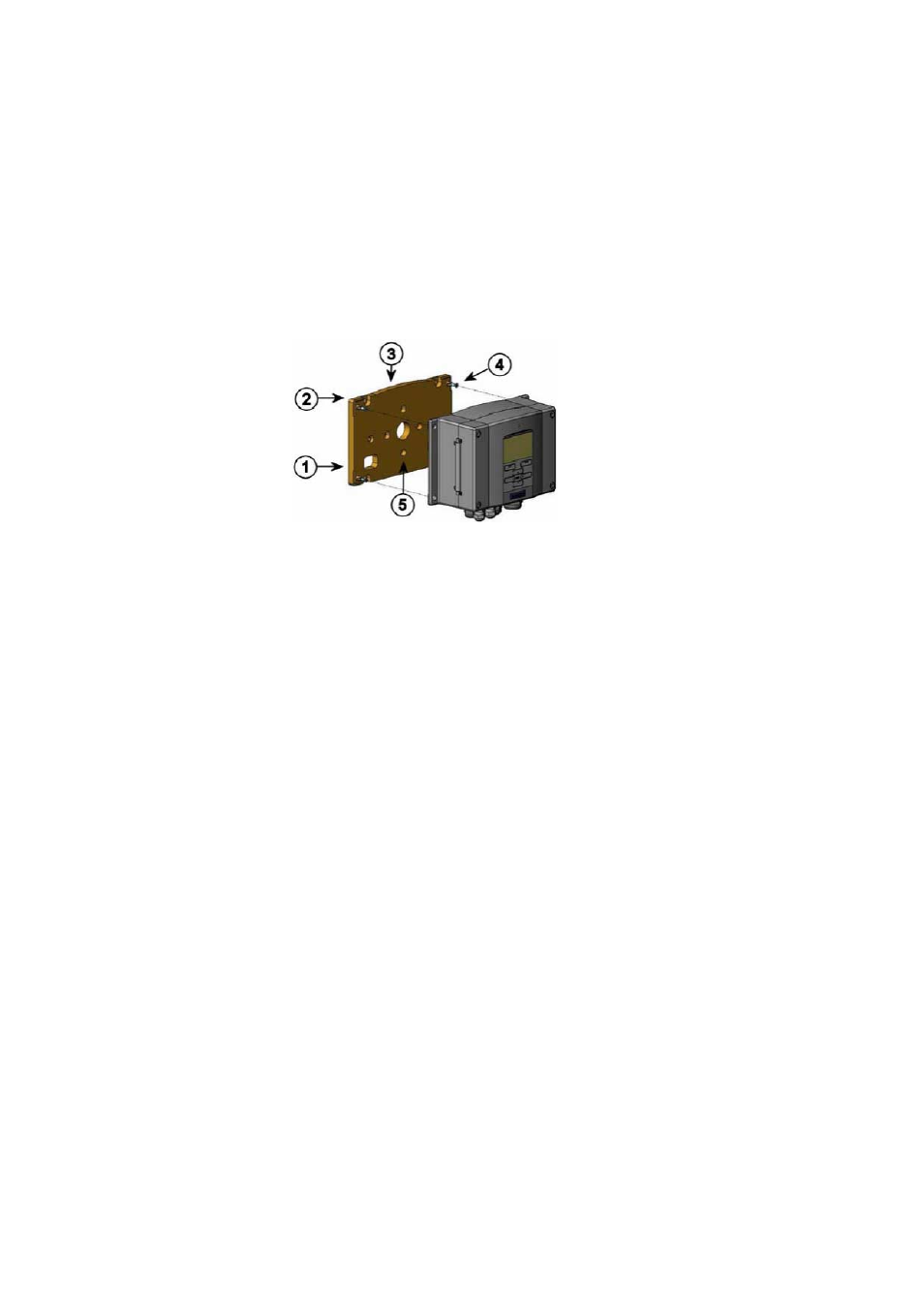

Рисунок 5
.
Установка при помощи установочного комплекта
1. Пластиковая крепежная пластина;
2. Закрепите пластину на стене при помощи 4 болтов М6 (не
входят в комплект);
3. Выгнутой стороной вверх
4. Закрепите трансмиттер на крепежной пластине при помощи
фиксирующих болтов М3 (входят в комплект поставки).
5. Отверстия для крепления на стене/в распределительном коробе.
