Установка и подключение
1. Отключите питание Если модуль аналогового выхода
установлен на заводе, перейдите к п.4.
2. Откройте крышку трансмиттера и зафиксируйте модуль
аналогового выхода в положении MODULE 1 при помощи 4
болтов. См. рис. 2.
3. Соедините модуль аналогового выхода и коннектор MODULE 1
материнской платы плоским кабелем.
4. Удалите защитную заглушку с кабельного сальника и
разберите провода.
5. Подключите провода к клеммам Ch+ Ch-.
6. Выберите выход тока/напряжения, установив переключатель
1 или 2 в положение On.
7. Выберите диапазон, переведя один из переключателей 3-7 в
положение On.
ПРИМЕЧАНИЕ!
Только один из переключателей 1 или 2 может находиться в
положении On.
Только один из переключателей 3...7 или может находиться в
положении On.
0508-029

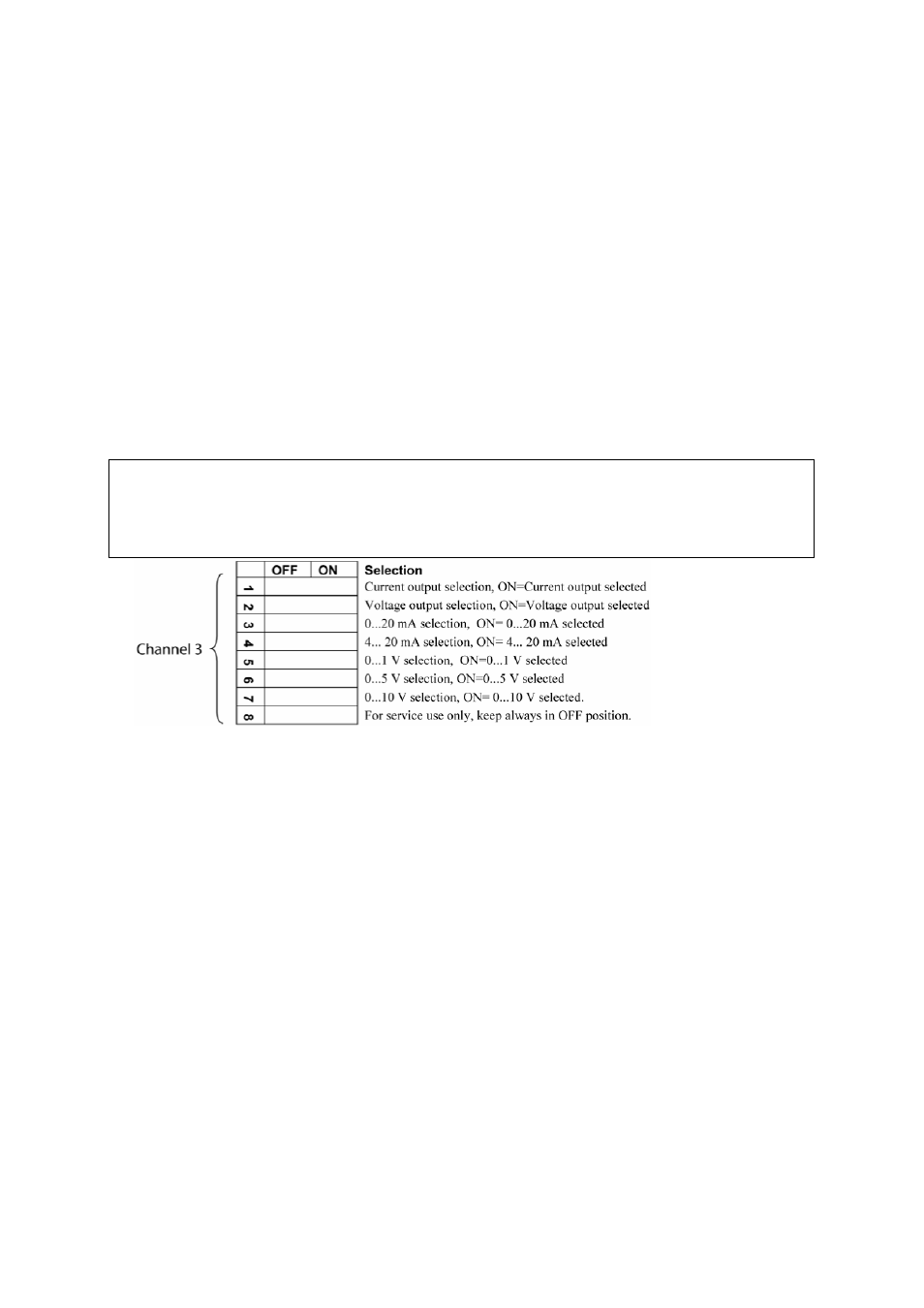

Рисунок 27
.
Выбор третьего аналогового выхода
8. Включите питание
9. Выберите
параметр
и
отмасштабируйте
канал
через
последовательную шину или при помощи дисплея/клавиатуры. См.
п. «Параметры аналогового выхода», «Тестирование аналогового
выхода», «Настройки индикатора ошибок аналогового выхода».
