User's Guide
18
M210796EN-C
0604-060

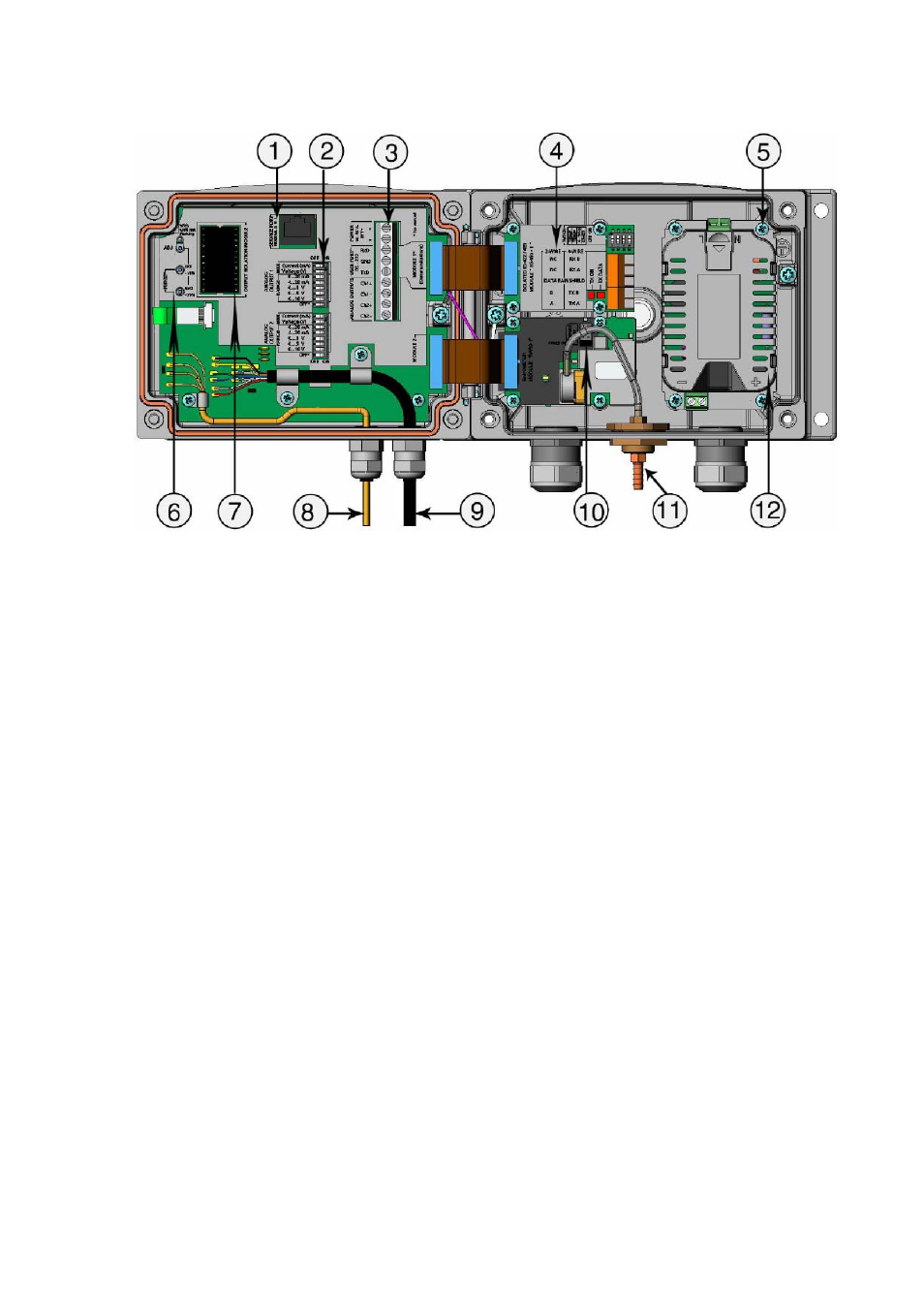

Рисунок 2
.
Схема трансмиттера
1. Сервисный порт (RS-232)
2. DIP - переключатели для настройки аналогового выхода
3. Контакты для подключения питания и кабелей
4. Модуль реле, RS-422/485, регистратора данных, LAN,
WLAN или аналогового выхода (опционально)
5. Коннектор заземления для модуля питания
6. Кнопки настройки (химической очистки) с
индикаторным светодиодом
7. Модуль изоляции выхода (опционально)
8. Кабель датчика температуры
9. Кабель датчика влажности
10. Модуль BARO1
11. Порт давления
12. Модуль источника питания
