2 - К р ы ш а
4 – Кабельный сальник для датчика температуры (например,
AGRO 1100.12.91.065)
5 - Датчик температуры
6 – Датчик относительной влажности
7 - Кабельный сальник для датчика относительной влажности
(например, AGRO 1160.20.145)
8 – Пластиковый адаптер для защиты датчика от
конденсирующейся воды Диаметр меньше диаметра трубы.
9 – Пластиковая трубка для датчиков (2шт).
10 – Трубка из нержавеющей стали, проходящая через крышу
11 – Две пластины, поддерживающие пластиковый адаптер
12 – Изолированный конец трубы
Метеорологический комплект (для PTU 307)
Метеорологический
комплект
для HMT 337 позволяет
использовать трансмиттер для получения надежных показателей
для использования в метеорологических целях. Более подробная
информация изложена в буклете по H MT 330 MIK и в бланке
заказа.
0601-044

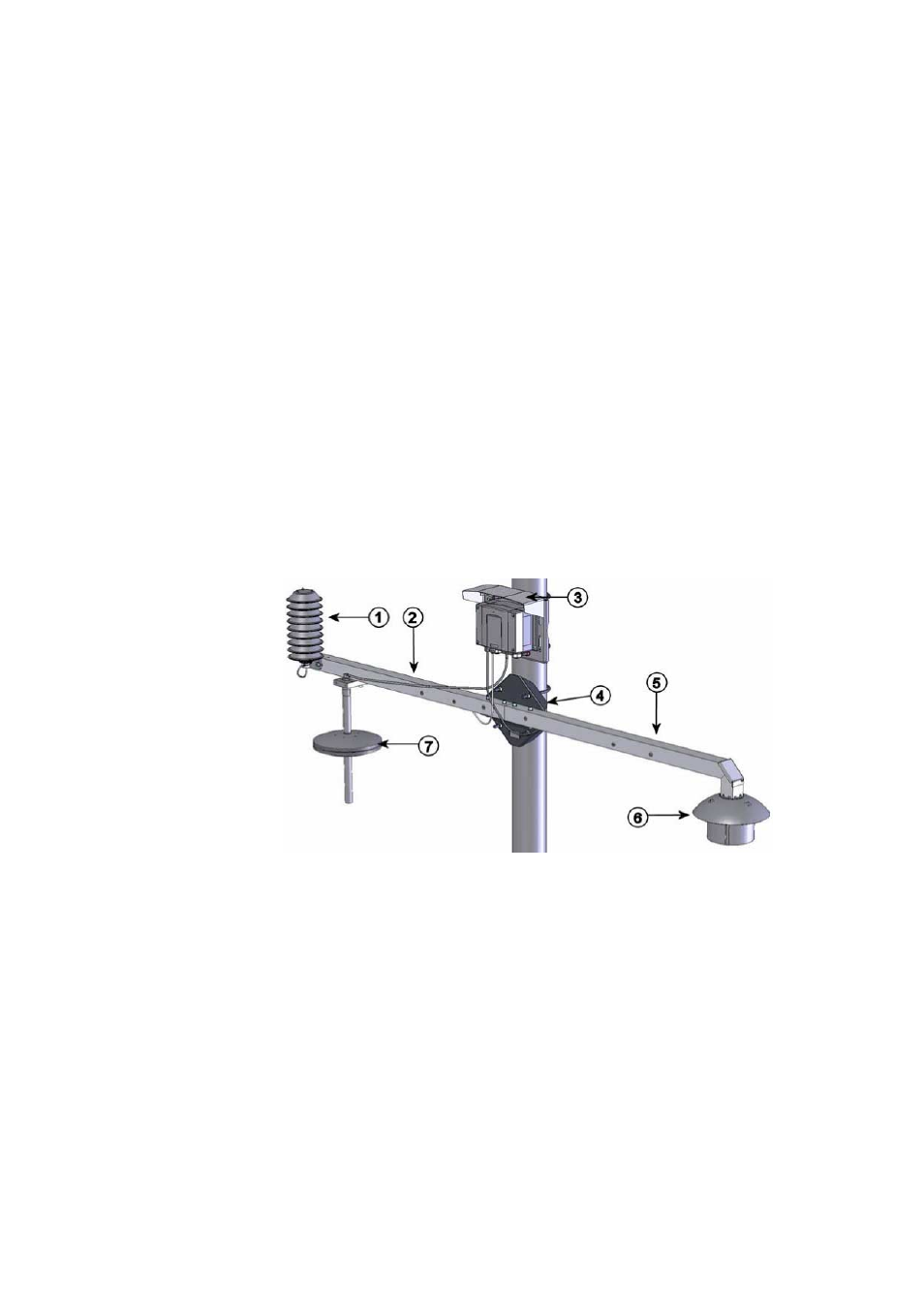

Рисунок 87
.
Метеорологический комплект для установки вне
помещений
1 – Радиационный щит для дополнительного датчика
температуры или датчика влажности
2 – П о д д е р ж и в а ю щ а я п л а н к а
3 – Пластина для крепления трансмиттера
4 -
Установочная пластина ля крепления поддерживающей планки
5 – Поддерживающая планка
6 – Радиационный щит для нагреваемого датчика влажности
7 – Головка статического давления
