User's Guide
24
M210796EN-C
Установка на трубопроводпри помощи установочного комплекта
Комплект для установки на трубопровод (код заказа Vaisala
215108) включает металлическую крепежную пластину и 4
шайбы для установки в трубопровод. При установке стрелки на
крепежной пластине должны показывать вверх (см. Рис.10).
Рисунок 8
.
Вертикальный трубопровод
1. Фиксирующие скобки М8 (2 шт. входят в комплект) для
отверстий 30-102мм.
2. Установочные шайбы М8 (4 шт.).
0503-007

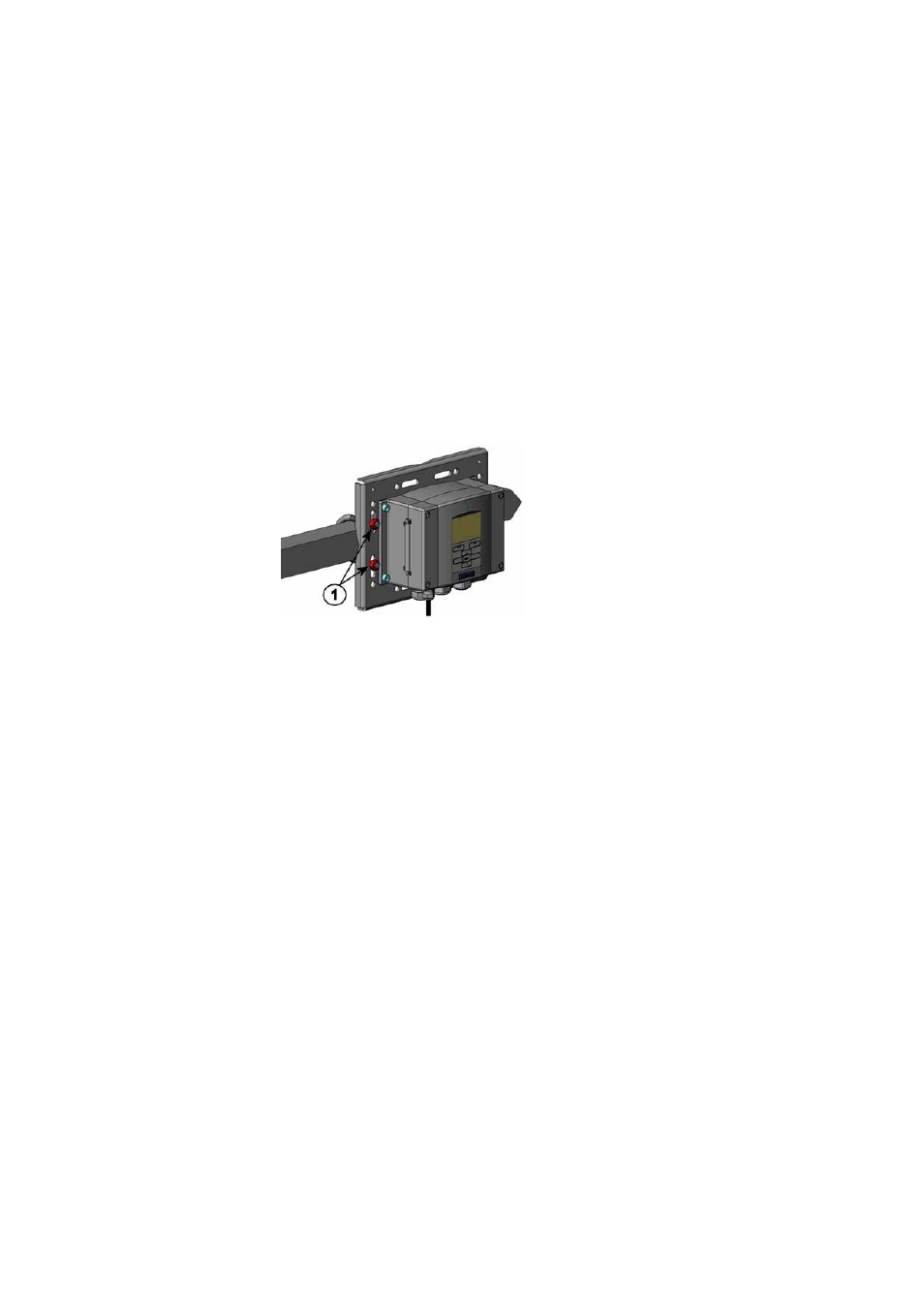

Рисунок 9
.
Горизонтальный трубопровод
1. Установочные шайбы М8 (4 шт.).
0503-006
