Chapter 3 ____________________________________________________________ Installation
VAISALA
49
Интерфейс RS-422/485
0503-029

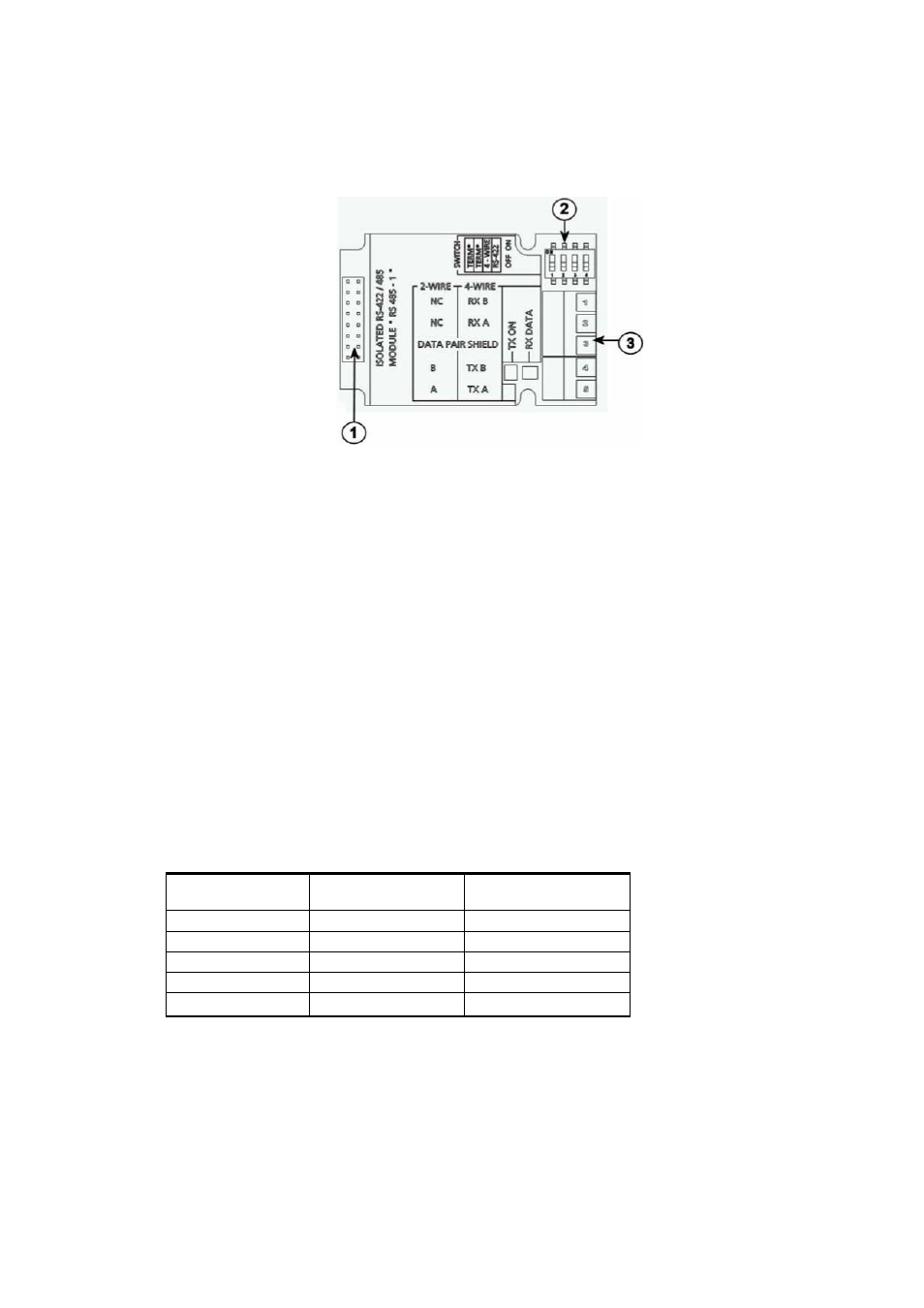

Рисунок 29
.
Модуль RS-485
1 - Плоские штыри
2 - Переключатели
3- Клемма для подключения кабелей
Установка и подключение
1. Отключите питание.
Если модуль RS-485 установлен на
заводе, перейдите к п.4.
2. Откройте крышку трансмиттера и зафиксируйте модуль
RS-485 на нижней части корпуса при помощи 4 болтов.
3.
Соедините модуль RS -485 и контакты MODULE 1
(Communications) материнской платы плоским
кабелем
4. Пропустите кабель сети через кабельный сальник.
5. Подключите витую пару (1 или 2) к клеммам как
показано в Таблице 8.
Таблица 8.
Подключение витой пары к клеммам
Клемма
Шина
данных (RS
Шина данных
(RS-485/422, 4-
1
Не подключен RxB
2
Не подключен RxA
3
Экран пары
Экран пары данных
4 B TxB
5 A TxA
