Штырьковый коннектор, Примечание – Инструкция по эксплуатации Vaisala PTU300
Страница 33
Chapter 3 ____________________________________________________________ Installation
VAISALA
33
8-
штырьковый коннектор
0503-026

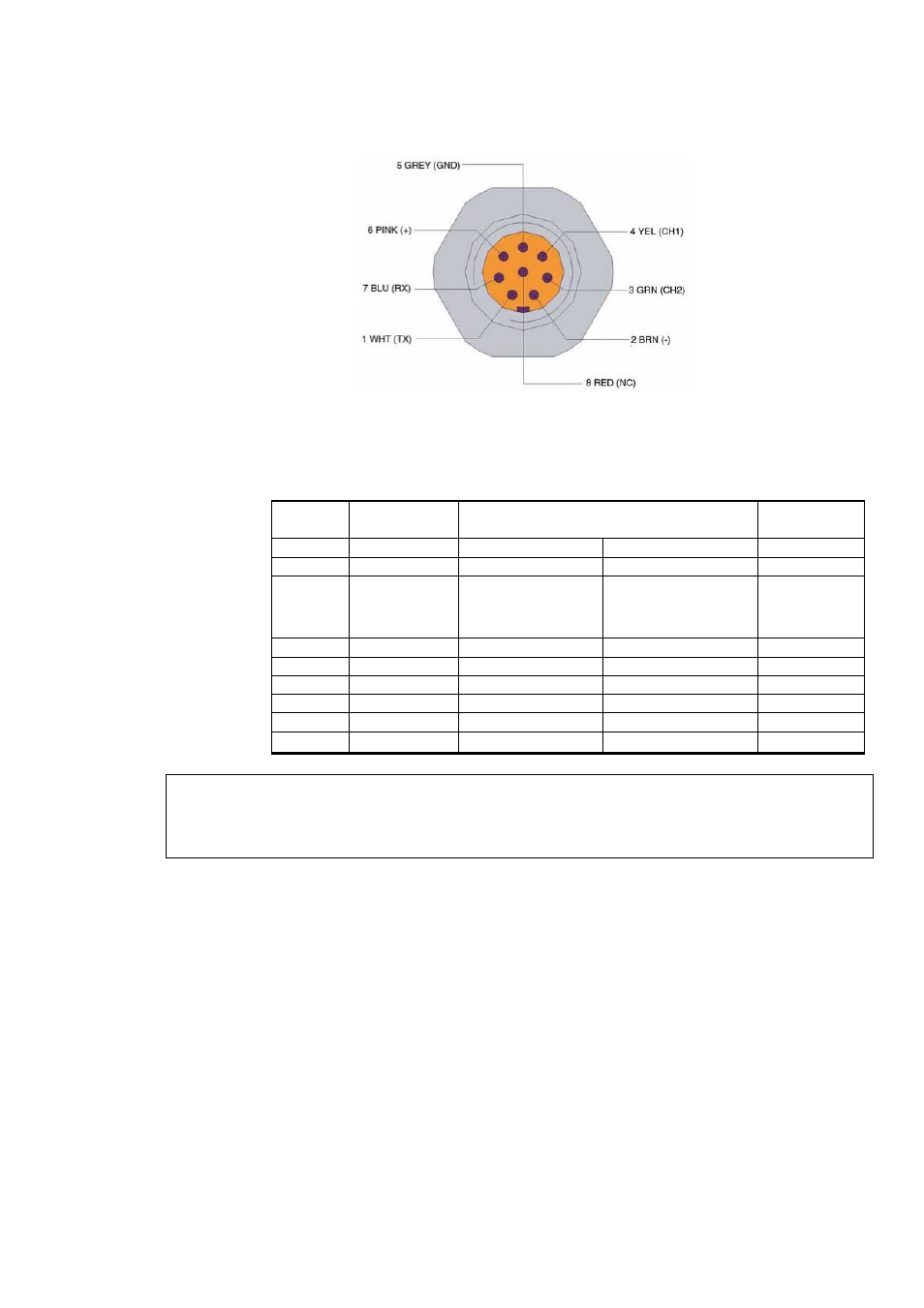

Рисунок 18
.
Подключение опционального 8-штырькового
коннектора
Таблица 6.
Подключение 8-штырькового коннектора
PIN/
Терминал
Провод
Последовательный сигнал
Аналоговый
сигнал
RS-232 (EIA-232)
RS-485 (EIA-485)
1
Белый
Выходные данные А
Ch 3-
2
Коричневый Последовательный
заземление
Последовательный
заземление
Сигнал
заземление
для каналов 1
и 2
3
Зеленый
-
-
Ch 2~
4
Желтый
-
-
Ch 1~
5
Серый
Питание
Питание
Питание
6
Розовый
Питание
Питание
Питание
7
Синий
Вход данных RX
B
Ch 3~
8
Экран/красныйЭкран кабеля
Экран кабеля
Экран кабеля
ПРИМЕЧАНИЕ!
8-штырьковый коннектор нельзя использовать с
модулями реле и электропитания, использующими переменный
ток.
