User's Guide
Коннектор D9

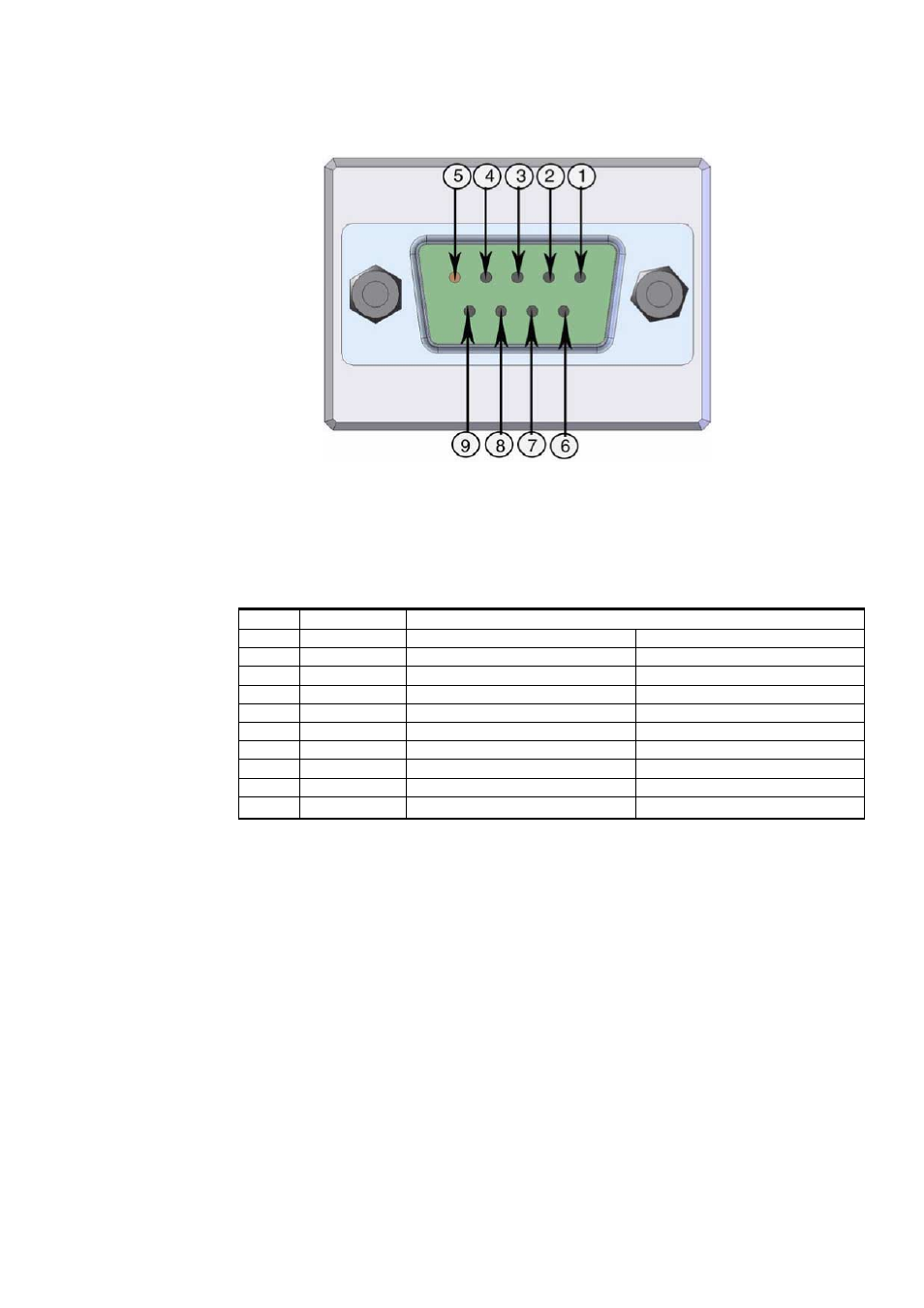

Рисунок 19
.
Подключение опционального 9-штырькового
коннектора
Таблица 7
.
Назначение контактов последовательного выхода
RS-232/485
Контакт Цвет
Последовательный сигнал
RS-232C
RS-485
1
Красный
2
Белый
ТХ
3
Черный RX
4
Желтый
5
Коричневый
Заземление
6
Зеленый
LO
7
Синий
Заземление напряжения
Заземление напряжения
8
Серый HI
9
Оранжевый Напряжение питания 10-30
Напряжение питания 10-30
