Пример установки через крышу – Инструкция по эксплуатации Vaisala PTU300

Страница 178

Advertising
background image

178

M210796EN-C

1 - Тефлоновый рукав
2 - Кабельный сальник, например, AGRO
1100.12.91.065.
3 - Хомут для кабеля из нержавеющей стали или аналогичный.

4 – Запечатать силиконом
5 - Датчик температуры
6 – Датчик относительной влажности

7 -HMP247CG, кабельный сальник AGRO

ПРИМЕЧАНИЕ!

Кабель должен свободно провисать, чтобы конденсированная влага не

попадала на головку датчика

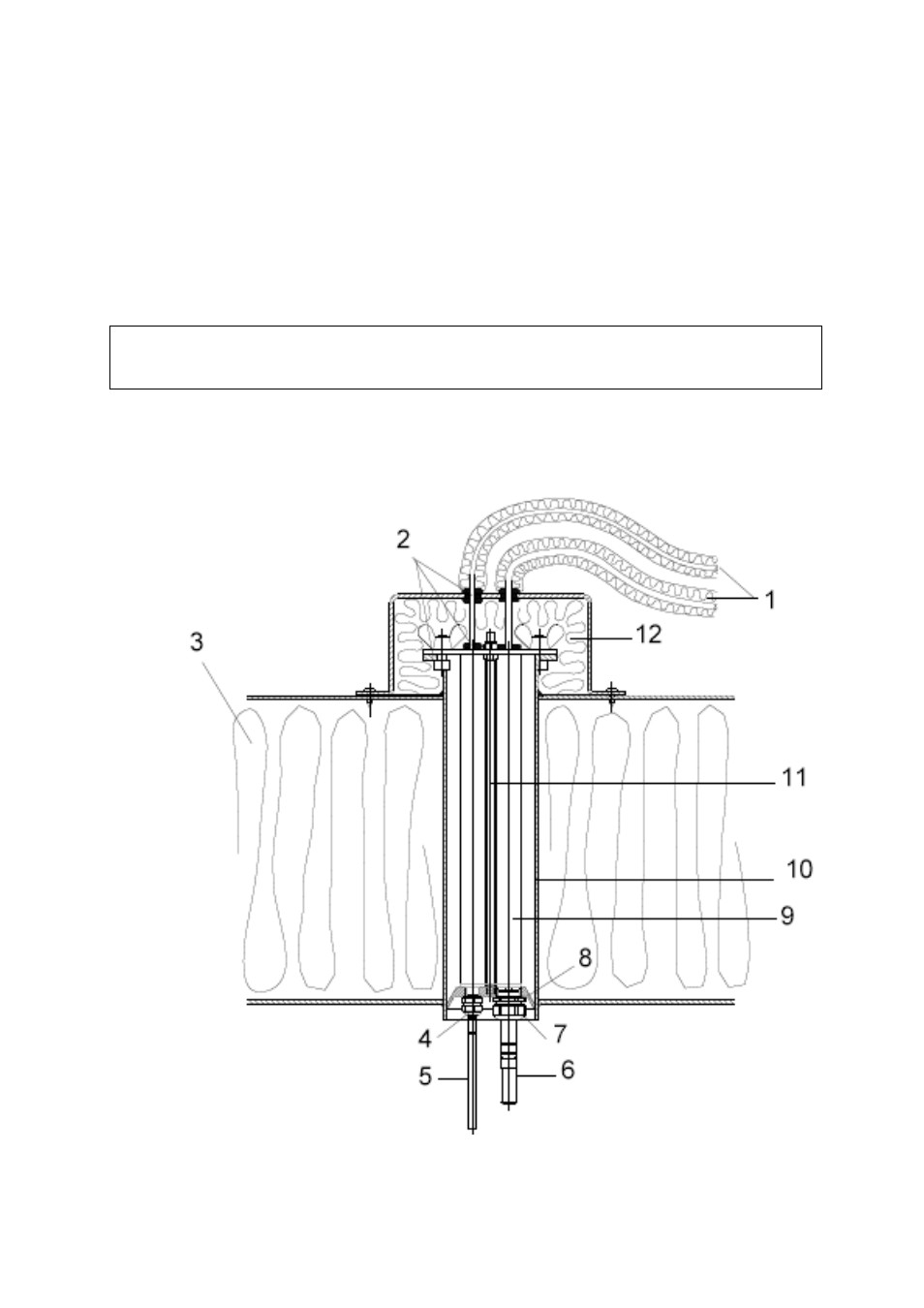

Пример установки через крышу

Рисунок 86

.

Пример установки через крышу

1 – Изолированные кабели датчика
2 – У п л о т н и т е л и
