Инструкция по эксплуатации Vaisala PTU300
Страница 32
User's Guide
0506-028

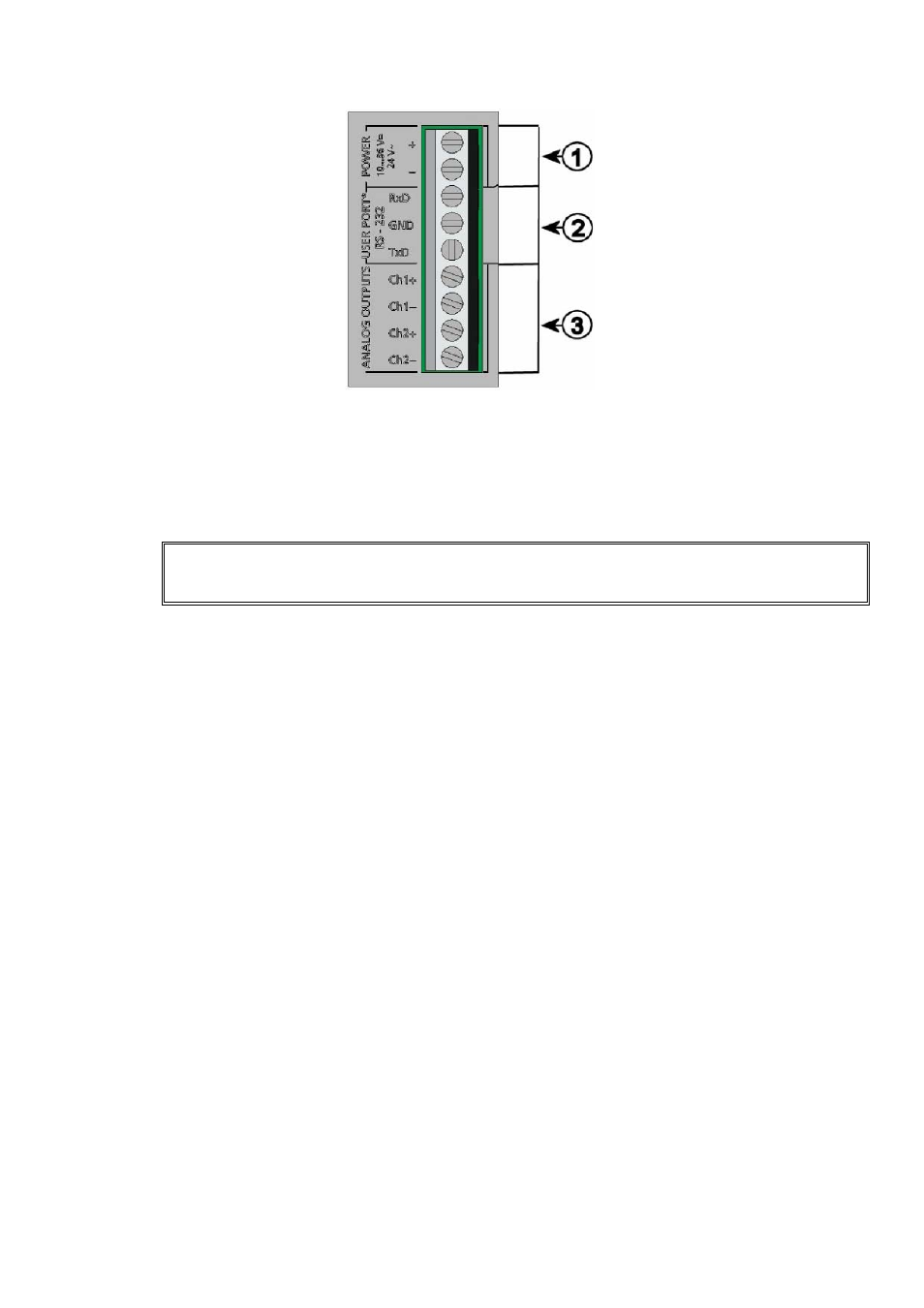

Рисунок 17
.
Контактная группа материнской платы
1. Терминалы электропитания 10- 35 VDC, 24 VAC
2. Пользовательский порт (терминал RS-232).
3. Терминалы аналоговых сигналов.
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что провода обесточены.
1.
Откройте крышку трансмиттера, открутив 4 болта
2.
Подсоедините кабель электропитания и сигнала из
кабельного входа внизу трансмиттера, см. инструкцию по
заземлению на предыдущей странице.
3.
Подсоедините кабели аналоговых выходов к терминалам:
Ch1 +, Ch1-, Ch2+, Ch2-.
Соедините кабели
пользовательского порта RS 232 с терминалами RxD,
GND и TxD.
Более подробная информация о
подключении RS-232 см. п. «Соединение
последовательной шины».
4.
При подключении опциональных модулей
руководствуйтесь инструкциями соответствующих
пунктов.
5.
Подключите провода электропитания к контактам: POWER
10...35V+ 24V~ к терминалам (+) и (-). При использовании
питания 24 VAC, см. инструкции ниже.
6.
Включите питание. При нормальной работе
светодиод непрерывно горит.
7.
Закройте крышку и закрутите болты. Трансмиттер готов к
использованию.
