User's Guide
50 M210796EN-C
6. При использовании RS-485 (или RS-422) для подключения
одного PTU 300 к мастер-компьютеру, переведите
переключатели 1 и 2 в положение On. Убедитесь, что со
стороны мастера шина также терминирована (при помощи
отдельной или внутренней заглушки).
При подключении нескольких трансмиттеров к одной шине
RS-485, убедитесь, что переключатели 1 и 2 переведены в
положение Off и терминируйте шину с обеих сторон при
помощи отдельной заглушки. Это позволит отсоединить
любой трансмиттер без блокирования работы шины.
ПРИМЕЧАНИЕ! При использовании внутренней заглушки трансмиттера со
стороны шины RS 485 (вместо отдельной заглушки), удаление
данного трансмиттера приведет к блокированию работы шины.
7. При помощи переключателя 3 выберите тип шины (4- или 2-
жильная).
В режиме 4-жильной шины головной компьютер
направляет данные PTU 300 через терминалы RxA и RxB, а
получает – через терминалы TxA и TxB.

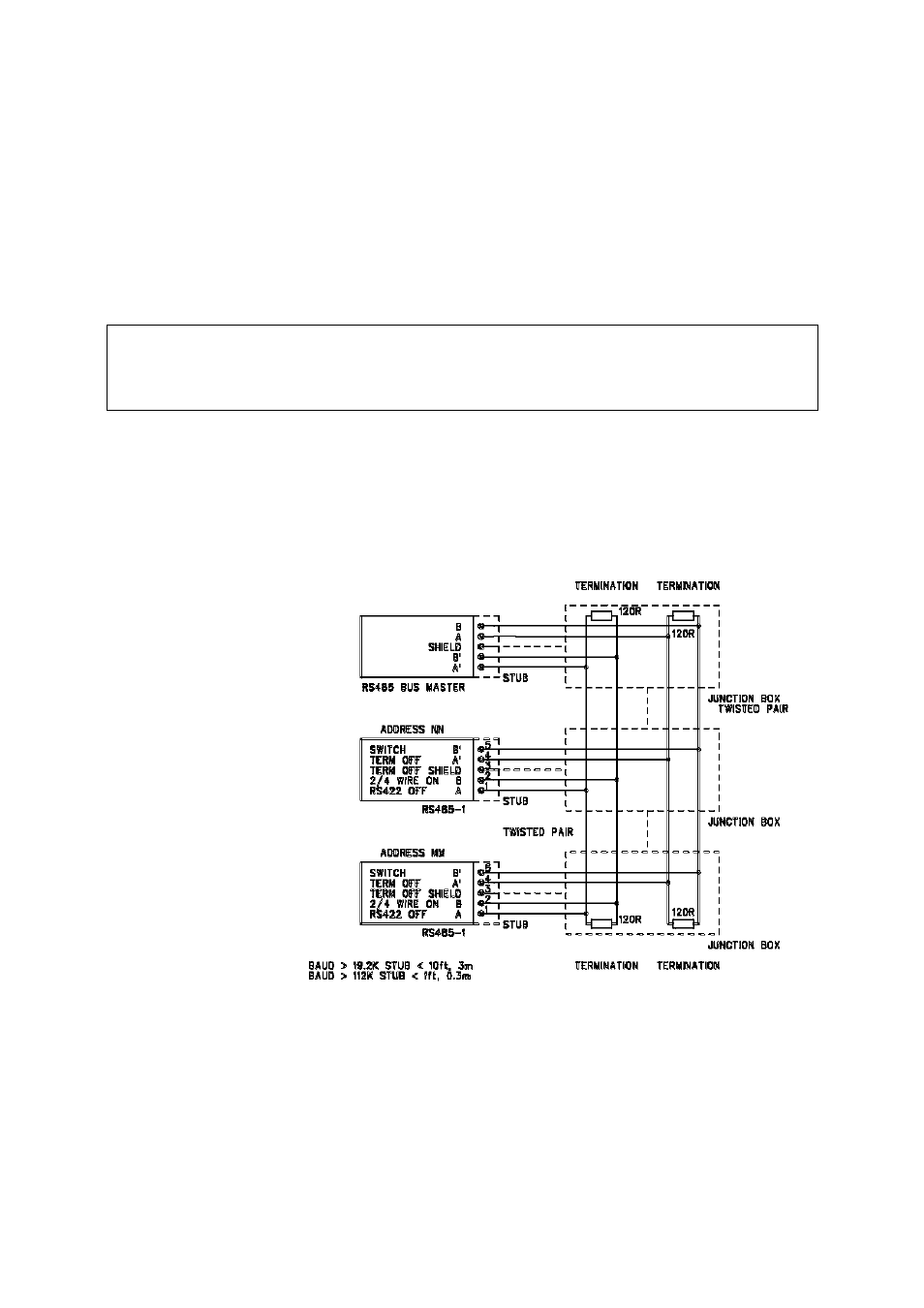

Рисунок 30 . 4-жильная шина RS-485
