Гальваническая изоляция выхода
При необходимости гальванического разделения линии
электропитания и других сигналов, закажите PTU 300 с
дополнительным модулем изоляционного выхода. Этот
модуль предупреждает образование опасных заземляющих
петель.
ПРИМЕЧАНИЕ! При использовании модуля электропитания, модуль
изоляции выхода не требуется.

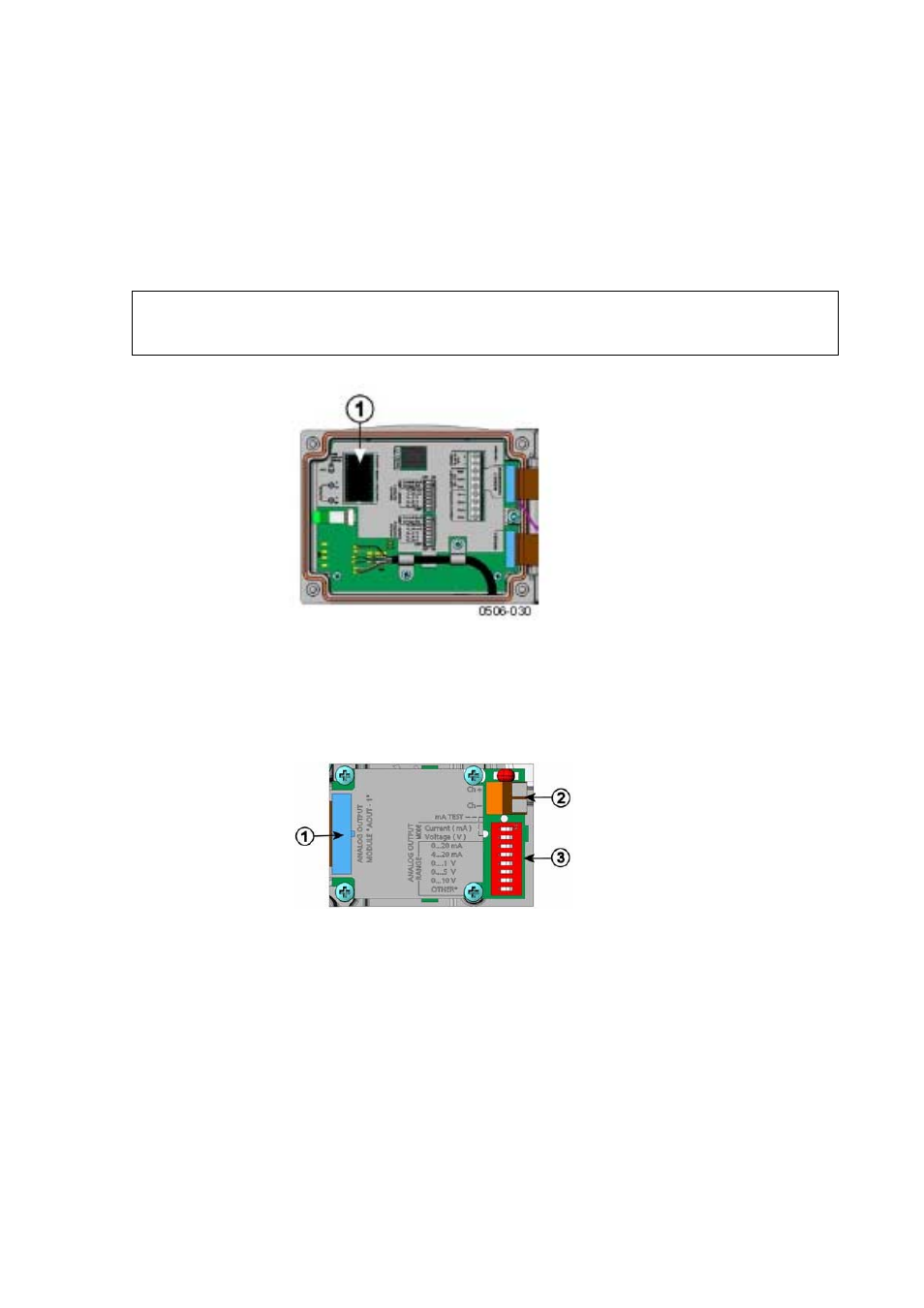

Рисунок 25 Модуль гальванической изоляции выхода
1 Модуль гальванической изоляции выхода
Третий аналоговый выход
0503-030
Рисунок 26. Третий аналоговый выход
1 Плоские штыри
2 Клеммы для сигнальной шины
3 DIP-переключатели для выбора режима и диапазона вывода
данных
