Chapter 3 ____________________________________________________________ Installation
VAISALA
35
Подключение источника питания 24 VAC
Для каждого трансмиттера рекомендуется использовать отдельный
трансформатор. (см. рис.20) При подключении нескольких
трансмиттеров к одному трансформатору переменного тока,
необходимо следить, чтобы фаза (-) всегда была подключена к
разъему (+) каждого из трансмиттеров. (см. нижний рис. 20)
ВНИМАНИЕ!
Использование источника питания 24VAC
Во избежание повреждения или возгорания, если какой-либо из
проводов 24 VAC заземлен или подключен к терминалам "-", «0»
или «GND» любого другого прибора, необходимо подключить тот
же самый провод прибора к терминалу «-».
0703-041

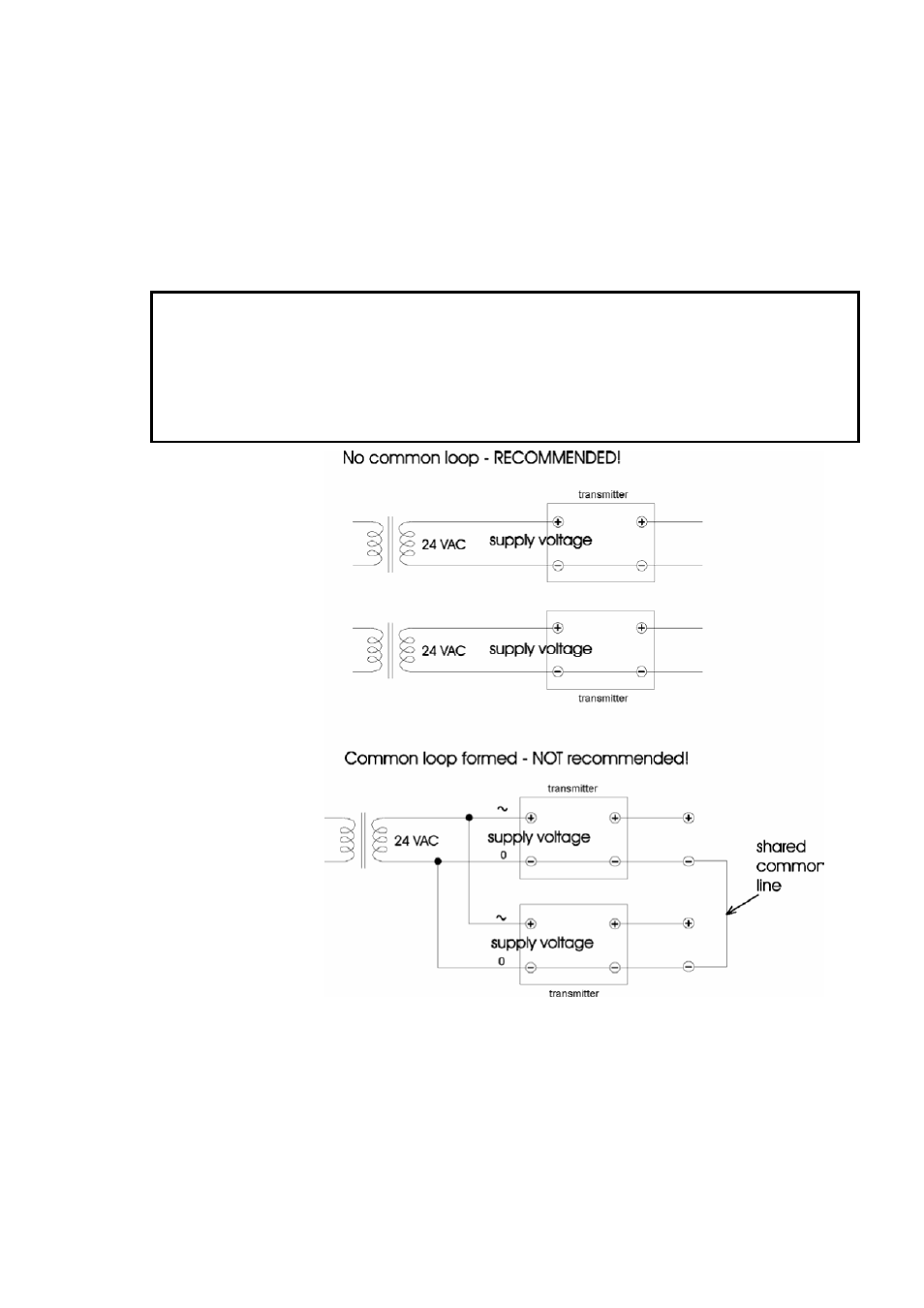

Рисунок 20.
Подключение источника питания 24 VAC
