7. Наружная Лестница
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI 89

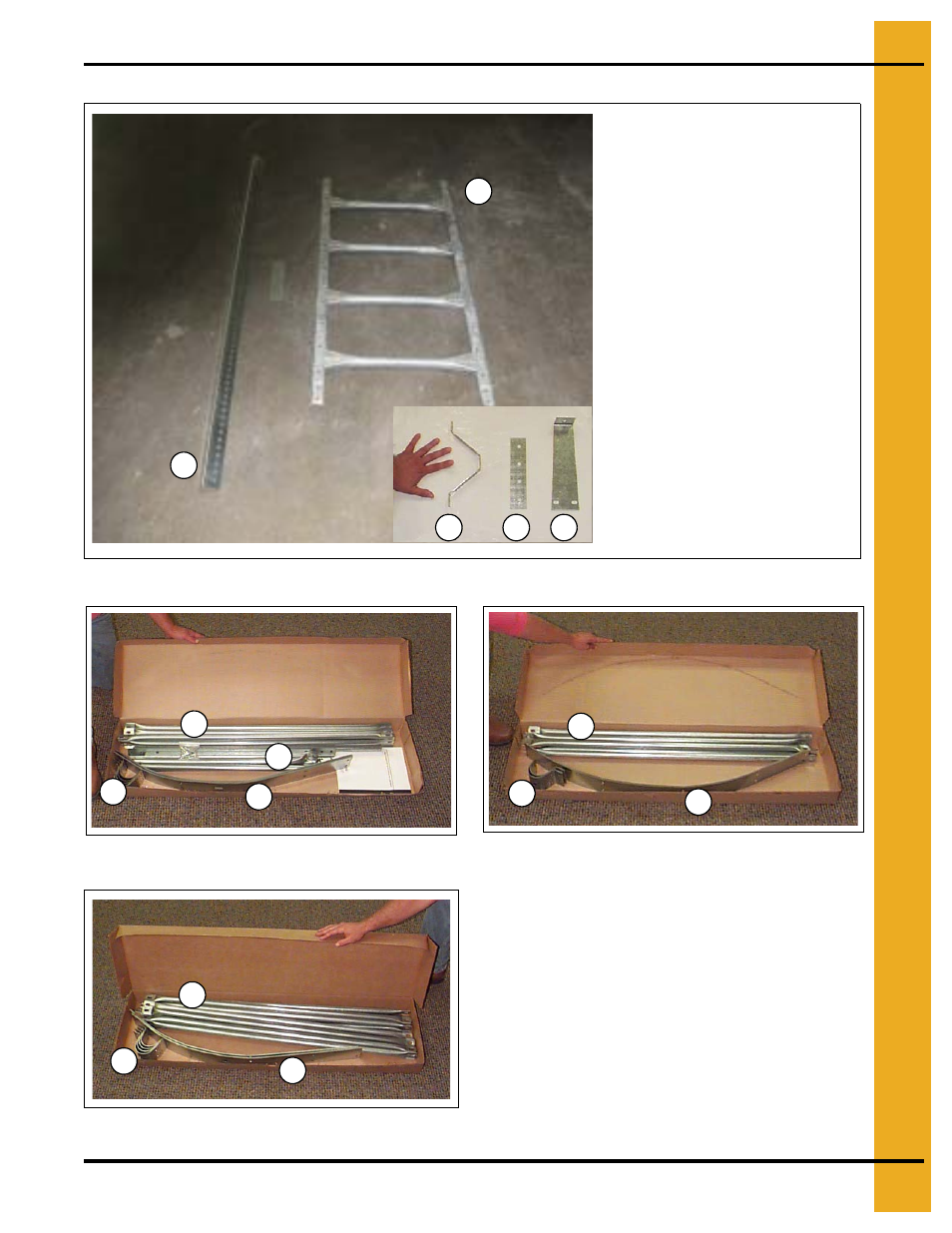

Чертёж 7Г
Чертёж 7Д Верхнее Защитное Ограждение
Чертёж 7Е Надставка к Защитному Ограждению
Чертёж 7Ж Куполообразное защитное
ограждение имеет более длинные
куполообразные полуобода
Защитное ограждение
A. 44" вертикальные опоры
B. Кронштейны защитного ограждения
C. Полуобода защитного ограждения
D. Крайние (концевые) трубки и центральные
трубки
3
1
2
4 5
Наружная лестница
1. Секция собранной 44"
лестницы (применяется
также на внутренней
лестнице)
2. Ребро жёсткости наружной
лестницы
3. Опора внутренней
лестницы (применяется
только на внутренней
лестнице)
4. Стыковой соединитель на
ребре жёсткости лестницы
5. Кронштейн наружной
лестницы
A
D
C
B
A
B
C
A
B
C
