110 PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
9. Подъём Сушилки
См. в Разделе Ориентирования на стр. 19 размеры сушилки, детали, рекомендации по
установке стенных пролётов и т.д. См. в Приложении А на стр. 436 инструменты и оборудование,
в Приложении Б на стр. 438 крепёж и т.д.
Этапы Подъёма Сушилки
Соединитель (Сращивание)
Вертикального Швеллера
Соедините вертикальные швеллеры при
помощи соединителей вертикального
швеллера.
Используйте 3/8" x 1" оцинкованные стальные
болты и гайки.

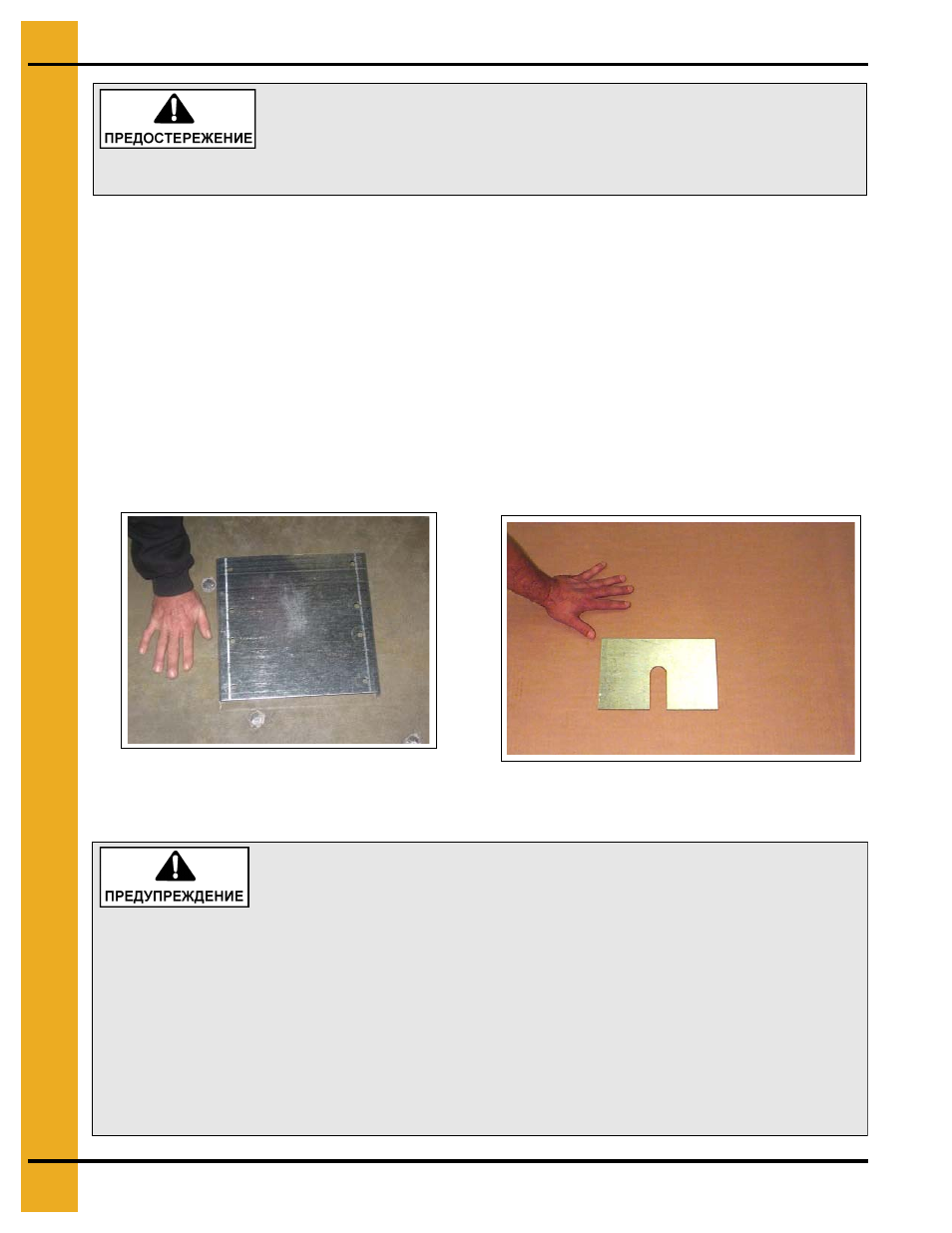

Чертёж 9А Соединитель вертикального
швеллера, 10 калибра.
Универсальная Прокладка
(Шимм)
Для того чтобы выровнять сушилку,
проложите на подпорки сушилки
универсальную прокладку (шимм).
Используйте универсальные прокладки
только для выравнивания домкратов и
собранной сушилки.
Чертёж 9Б Универсальная прокладка (шимм).
Используйте только для выравнивания
домкратов и собранной сушилки.
Важные Меры Предосторожности:
У сушилки острые края. Данные острые края могут причинить
серьёзную физическую травму. Используйте соответствующую
персональную защитную экипировку. Применяйте безопасные
методы подъёма.
Применяйте меры безопасности при каждом
подъёме сушилки.
Завинтите все болты на сушилке (кроме деталей нижней
части лестницы).
Проверьте на наличие допусков до установленных линий
электропередач, оборудования и сооружений.
(См. Разделе
Ориентирования на стр. 19.)
Не поднимайте сушилку при сильном ветре, способном сместить
установленную на домкратах сушилку.
Придвиньте следующий комплект вертикальных швеллеров
поближе к сушилке и установите на них соединители швеллеров.
