21. Разргузочный Бункер
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
229

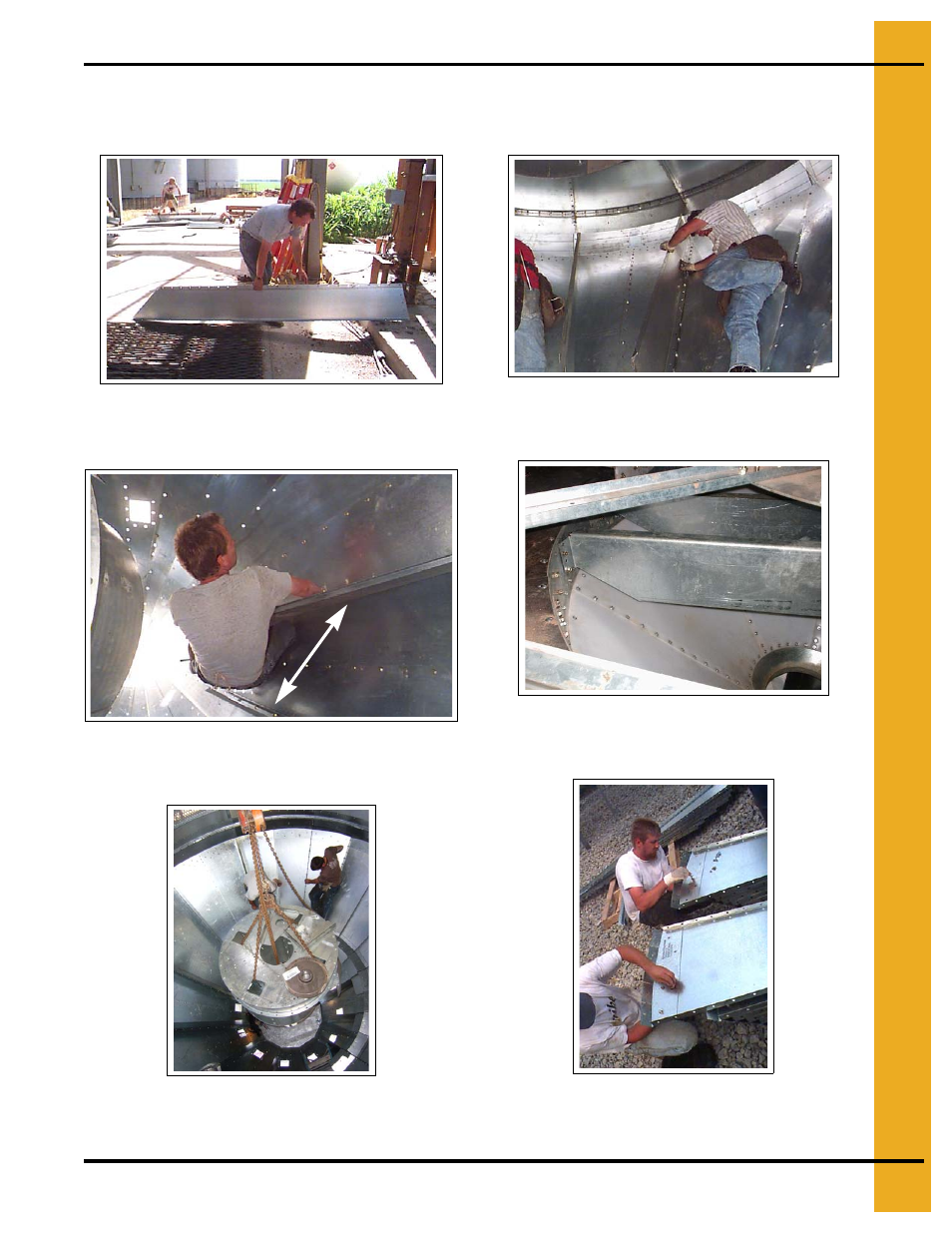

Пример Разгрузочного Бункера (Поперечное Сечение) - Все
Модели (Продолжение)
Чертёж 21АВ Занесение лотков бункера
(правостороннего/левостороннего) в сушилку
через проём в полу секции охлаждения.
Чертёж 21АГ Вид сверху - Правосторонний и
левосторонний лотки бункера соединяют друг
друга (стрелка).
Чертёж 21АД Вид сверху - Монтаж
правосторонних и левосторонних лотков бункера
таким образом, чтобы они соединяли друг друга.
Чертёж 21АЕ Вид снизу - Монтаж
правосторонних и левосторонних
лотков бункера.
Чертёж 21АЖ Вставьте болты в
правосторонние/левосторонние лотки,
затем завинтите их.
Чертёж 21АЗ Предварительный монтаж
одной (1) внутренней полки бункера на каждую
внутреннюю панель бункера.
