23. Топливный Трубопровод
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
243
Рекомендации по Установке Топливного Трубопровода
(Продолжение)

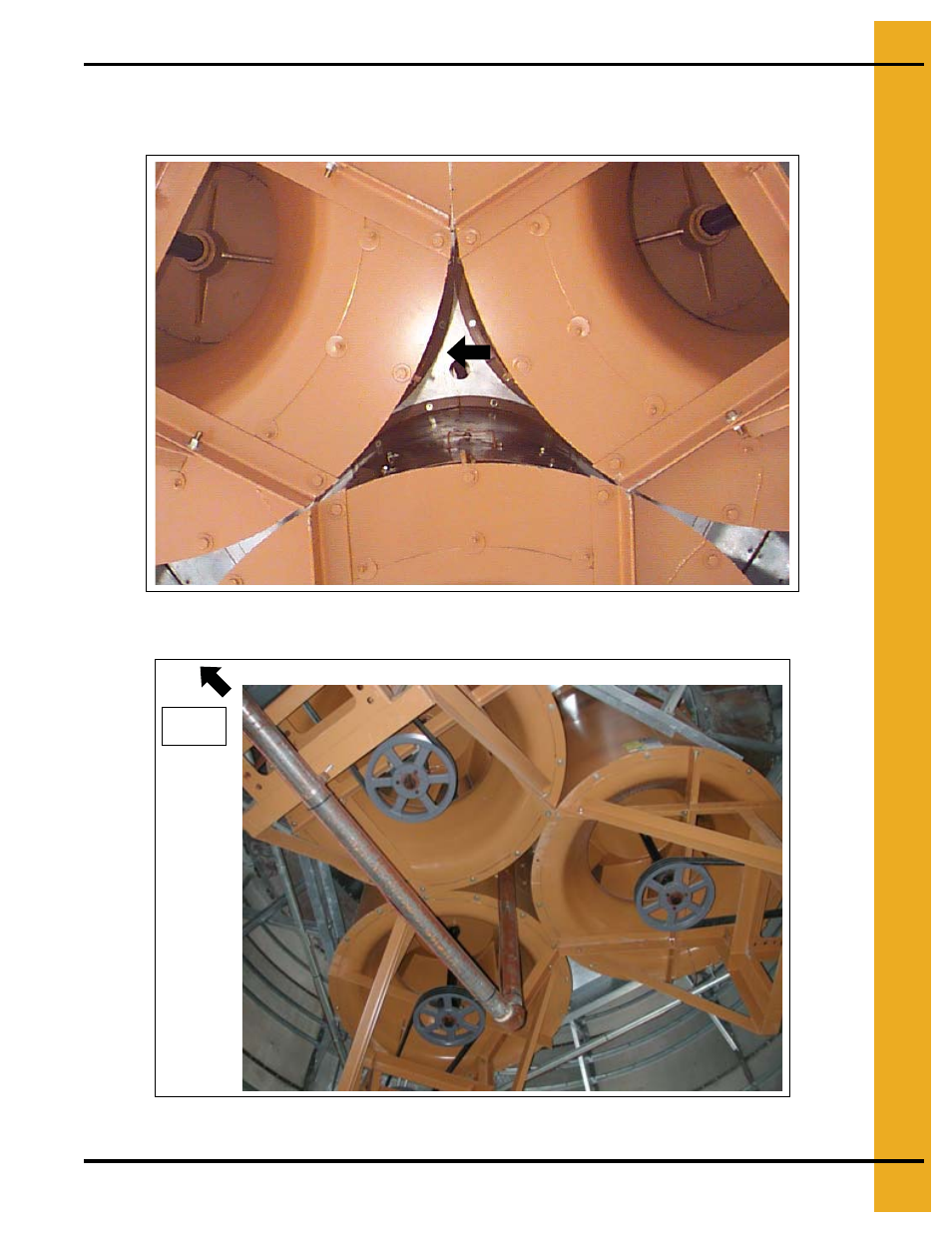

Чертёж 23Н Топливный трубопровод прокладывается в секцию охлаждения через предварительно
проделанное отверстие в центре стыкового соединителя корпуса вентиляторов (стрелка).
Чертёж 23О Непосредственно под вентиляторами трубу топливного трубопровода поворачивают на
90° градусо, протягивая через секцию охлаждения к окну сушилки.
К окну
сушилки
