15. Вентиляторы, Разделительный Бункер, Мостки Переходного Патрубка
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
173
Разделительный Бункер (Продолжение)
2. Совместите и вставьте болты в нижние кляммеры (редко расставленные) на секциях
наружного разделительного бункера и в нижние кляммеры на секциях внутреннего
разделительного бункера.
Используйте 5/16" x 1-1/4" оцинкованные болты и гайки. Создайте у кляммеров интервалы,
разместив между ними 3/8" гайку.
Скрепите болтами секции наружного разделительного бункера.
Используйте 5/16" x 3/4" оцинкованные болты и гайки.
3. Просверлите отверстия в стенных пролётах, которые будут соответствовать отверстиям под
болты на верхних кляммерах наружного разделительного бункера. Вставьте болты.
Используйте 5/16" x 3/4" оцинкованные болты и гайки.
ПРИМЕЧАНИЕ: Не завинчивайте плотно болты разделительного бункера, пока не будут
установлены мостки переходного патрубка.

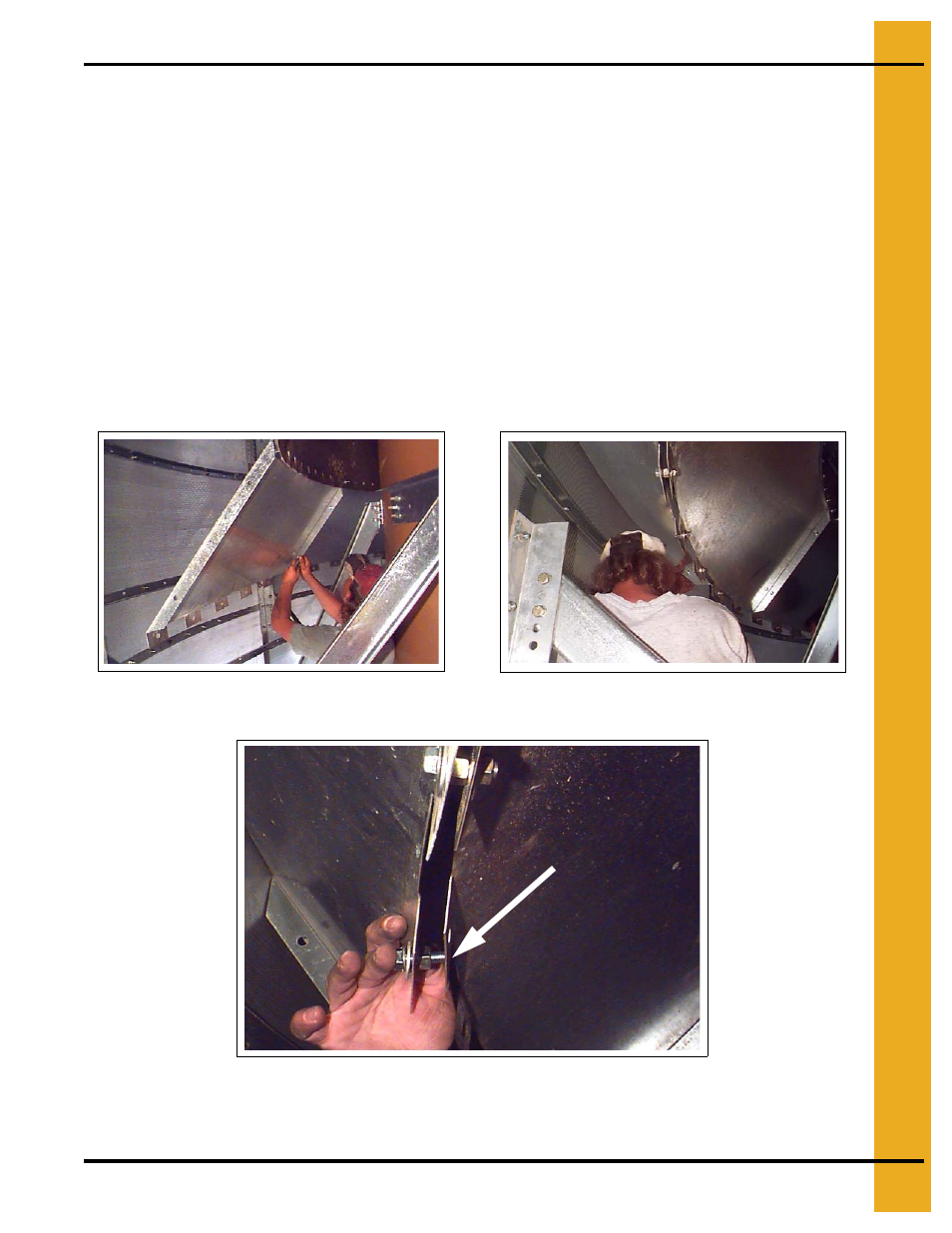

Чертёж 15АЫ Скрепление болтами секций
внутреннего разделительного бункера.
Чертёж 15БА Крепление болтами наружного
разделительного бункера к внутреннему бункеру.
Чертёж 15ББ Крупный План - Использование 3/8" гайки (стрелка) для создания
интервала в 1/4" между наружным и внутренним разделительными бункерами.
ПРИМЕЧАНИЕ: Когда наружная гайка будет установлена, расстояние между кляммерами составит
1/4". (Данный зазор играет критическую роль для удаления отходов.)
