18. Двери и Окна
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
191
Предварительная Сборка Оконных Наборов (Продолжение)

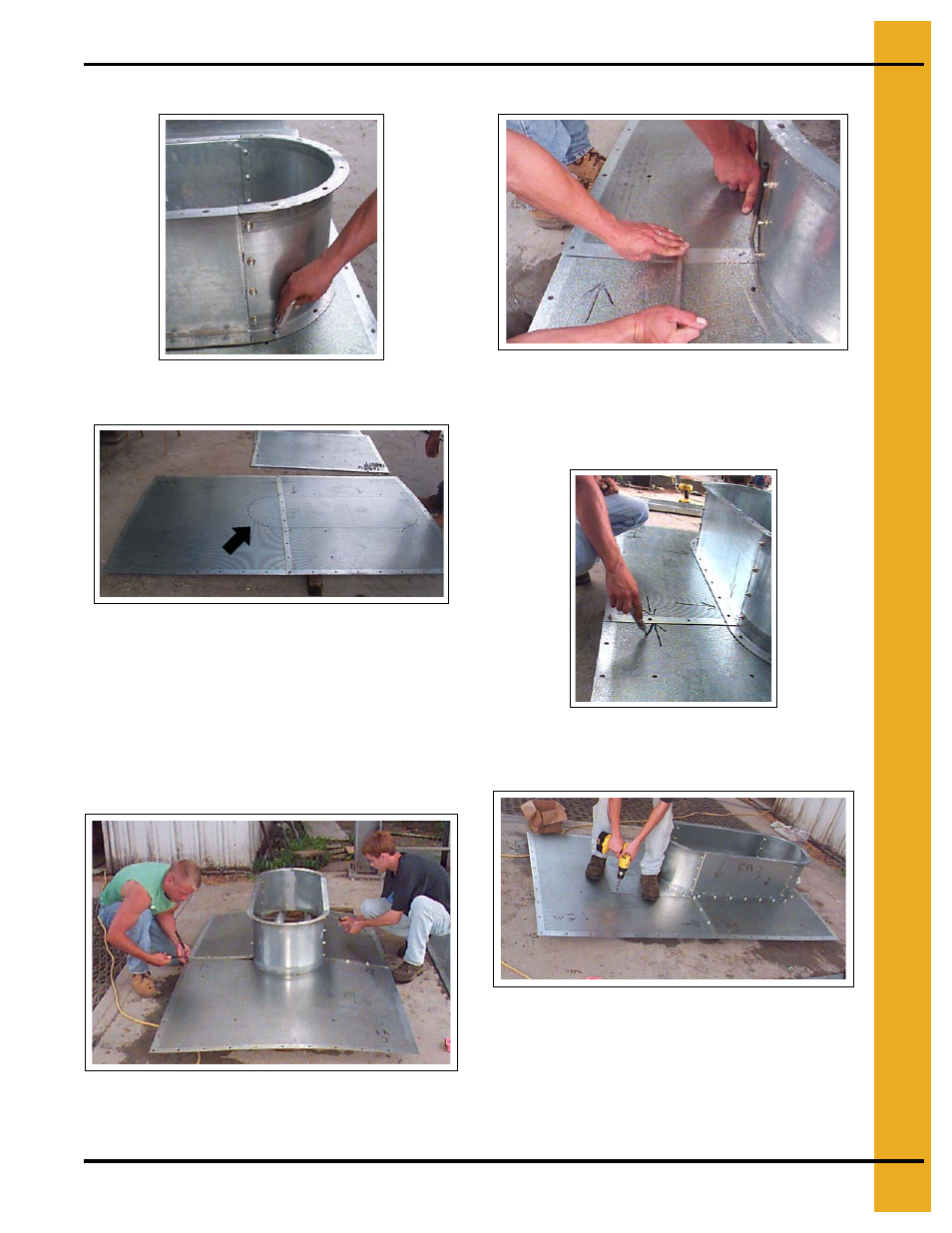

Чертёж 18Н Крупный План - Разметка отверстий
под болты на оконной раме.
Чертёж 18О Помеченная линия (стрелкой)
является внутренним периметром оконной рамы.
Отрезайте по наружному краю, потому что
стенные пролёты будут расположены под
оконными рамами.
ПРИМЕЧАНИЕ: Можете сохранить вырезанную из
стенных пролётов форму, чтобы
использовать в качестве шаблона
на следующей сушилке.
Чертёж 18П После вырезки контура окна
совместите оконную раму со стенными
пролётами и высверлите отверстия под болты.
Чертёж 18Р Крупный План - Совмещение стенных
пролётов с оконной рамой для высверливания
отверстий под болты. Обратите внимание, что
стенные пролёты устанавливаются поверх
полки профиля оконной рамы.
Чертёж 18С Сделайте пометки на каждом
пролёте. Нарисуйте стрелку, указывающую
“верх” при монтаже.
Чертёж 18Т Прикрепите болтами оконную раму к
стенным пролётам.
Просверлите отверстия для воздушных
отражателей по низу оконной рамы на
расстоянии 1" x 1" от углов.
