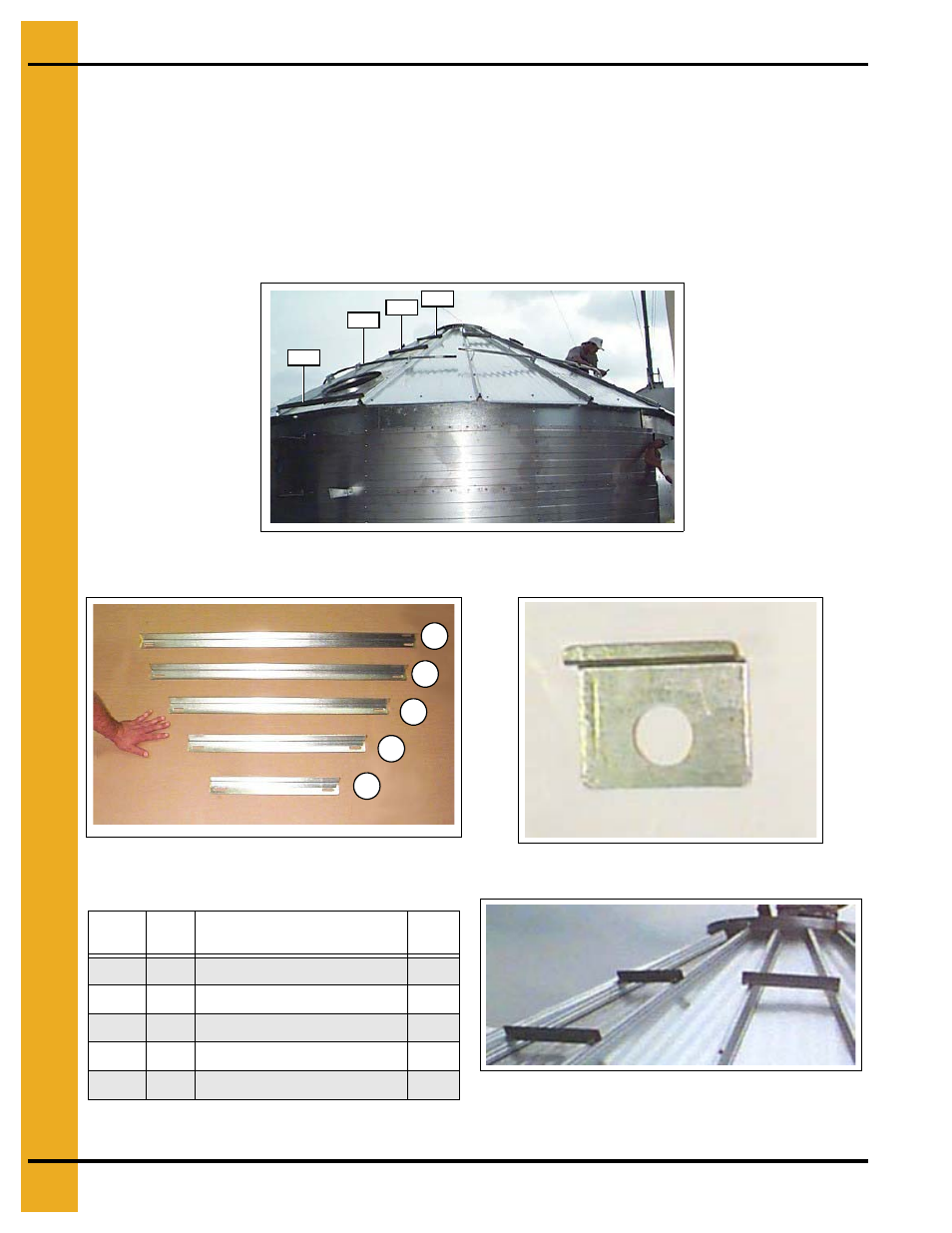

6. Крыша Башни
78
PNEG-707R 12', 18', 24' и 30' Коммерческие Сушилки Башенного Типа GSI
Во время монтажа кровельных пролётов башни установите на них кровельные перекладины и
зажимы пружинного кольца.
Посчитайте отверстия для болтов (ВН) от низа ребра кровельного пролёта.
•
Комплект из четырёх (4) кровельных перекладин - установить на кровельном пролёте с
отверстием под люк для доступа в отверстия - ВН1, ВН3, ВН4 и ВН5.
•
Оставшиеся кровельные перекладины установить в отверстия ВН5 через один пролёт.
•
Установите зажимы пружинного кольца в каждое отверстие ВН3.
Чертёж 6Х Отверстия для болтов (ВН), предназначенные для кровельных
перекладин башни и зажимов пружинного кольца.
Чертёж 6Ц
Чертёж 6Ч Зажим пружинного кольца (4")
Чертёж 6Ш Крупный план - кровельные
перекладины установлены на рёбра кровельных
пролётов башни.
BH1
BH3
BH4
BH5
Ссылка
№
Длина
Деталь
Кол-во
A
41-1/4" Кровельная перекладина башни
1
B
36"
Кровельная перекладина башни
1
C
29"
Кровельная перекладина башни
1
D
22"
Кровельная перекладина башни
9
E
15"
Кровельная перекладина башни
1
A
B
C
D
E
